电视机的行偏转线圈是行输出级的负载，同行输出变压器一样，在工作时流过的电流较大，若使用环境潮湿或线圈本身绝缘处理不好，时间长了会出现漆包线锈蚀，造成匝间短路，导致电视机无法正常工作。
由于电视机的行偏转线圈呈马鞍形，如果没有专用工具，一般情况下难以绕制，而且市售成品也不易买到，我试着对其进行修复，效果较为满意，现把修复过程介绍给大家。
例1：一台罗马尼亚244型20英寸黑白电视机。开机后屏幕正中有一个缩小的短形光栅，亮度微弱。

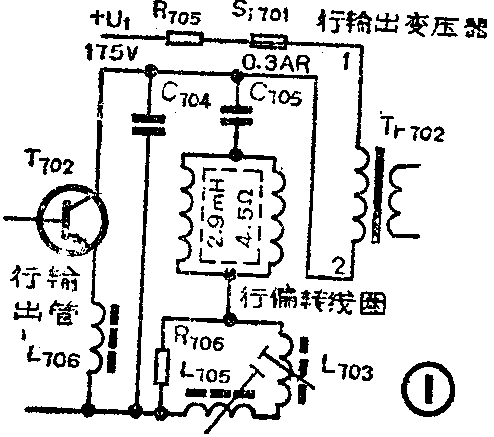

分析与检修：该机行输出级工作电压正常值为175伏，现测得此电压仅为105伏，并且电源调整管及行输出管严重发烫（据用户反映，该机曾请人修过，检查中发现电源部分及行输出级的保险管S\(_{i7}\)01都被用5A保险管代替，这种做法极不可取）。有关电路简化于图1中。显然，光栅缩小是直流工作电压下降引起的。行输出管发烫说明行电流过大，因此故障可能产生于行输出级或行偏转回路中。行输出级的故障则可能是行输出变压器匝间短路。当焊下行偏转线圈一端时，行输出级直流工作电压恢复正常值，看来故障点在行偏转回路中。用万用表检测电容C705，无漏电现象，再进一步检查行偏转线圈。
电视机行偏转线圈是两组并联，两组线圈所用漆包线同线径、同匝数，它们的电阻值应完全相同，而该机两线圈的阻值却分别是2.2Ω和1.4Ω，可见阻值小的一组内部有匝间短路。把偏转线圈从显象管上取下，发现在贴近管颈的一面的线圈表面有一小黑斑，擦净后露出两相邻漆包线间有打火而烧结在一起的痕迹。用小刀把烧结点轻轻剥离，再测线圈阻值也成为2.2Ω了。在漆包线破损处涂上绝缘清漆，待于后将偏转线圈原样装回，通电试验，机器恢复正常。
例2：一台上海牌Z647－1A型14英寸彩电，开机后光栅亮度正常，但行幅不足，并伴有水平方向的枕形失真。
分析与检修：有光栅且帧幅满屏，可初步判断电源、行输出及帧扫描部分工作正常。故障可能在行扫描电路中。其简化电路见图2。测量电容器C\(_{513}\)，C525，均正常，随即将并联的两组行偏转线圈的绕组分开，分别测量它们的电阻值，结果测得阻值不等。很明显，阻值小的一组出现了局部短路现象、修复前，考虑到为了尽量不破坏显象管的会聚与色纯，在拆卸偏转组件前把它在管颈上的位置做了标记，以免重装时错位，并注意避免移动线圈后部的磁环组。组件取下后，在行偏转线圈的所有能见处均未发现短路点，只好将绕组从骨架上拆出，也未见到短路现象，估计短路点在绕组内部，修复时为了保证线圈的完好，采用边轻轻掰裂线圈边测量电阻值的方法，这样能使原来胶固成胎的线圈匝间移位，从而排除短路。为防止线圈松散变形，事先用透明胶带纸等距缠上几道，随掰随移动掰动位置，直到掰至此线圈的阻值与另一线圈相同为止。待整形、侵渍处理后，照原样仔细装配，然后按所做标记固定在管颈上，开机后电路恢复正常工作。(李兴平)
