状态选择开关（MODE SELECT SW）是录象机中一个比较特殊的开关，它的输入端是受录象机的机械传动控制，它的输出信号是给微处理器提供判断依据。因此，状态选择开关实际上是录象机中的机械传动部分与电子电路的接口部件。下面以松下NV－450MC录象机为例，介绍状态选择开关的作用及故障检修。
工作原理

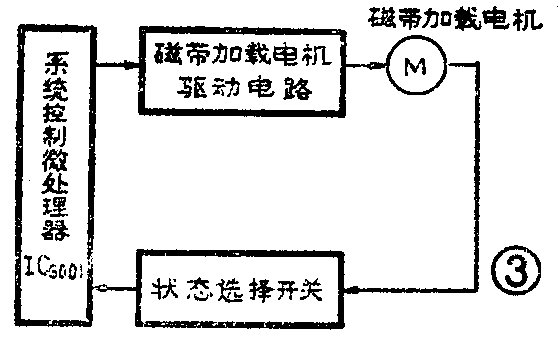

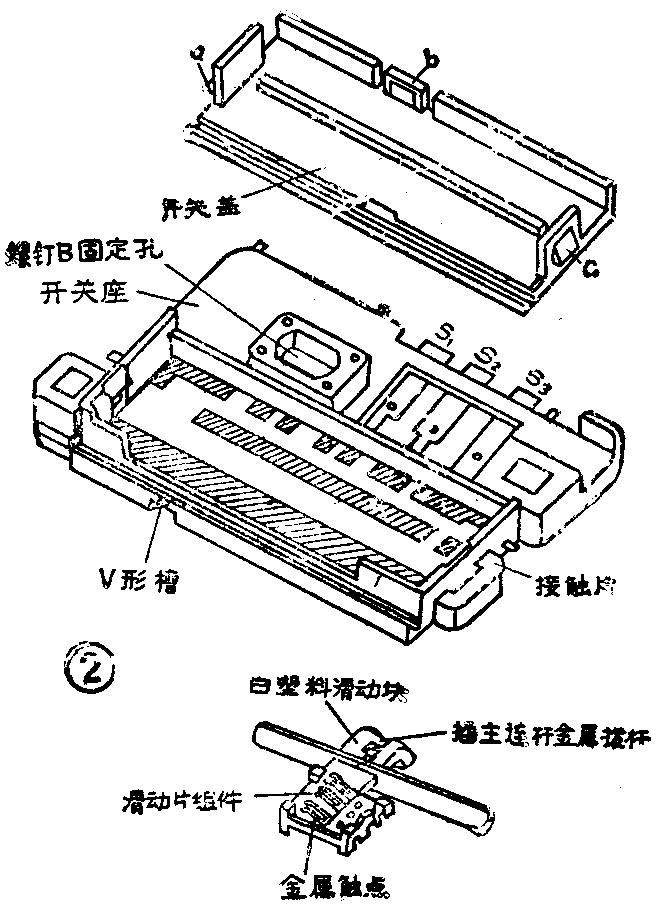

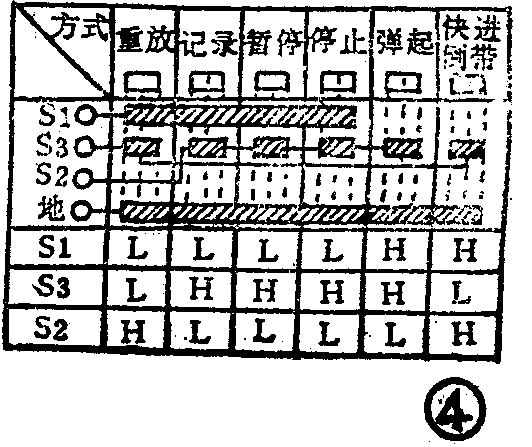

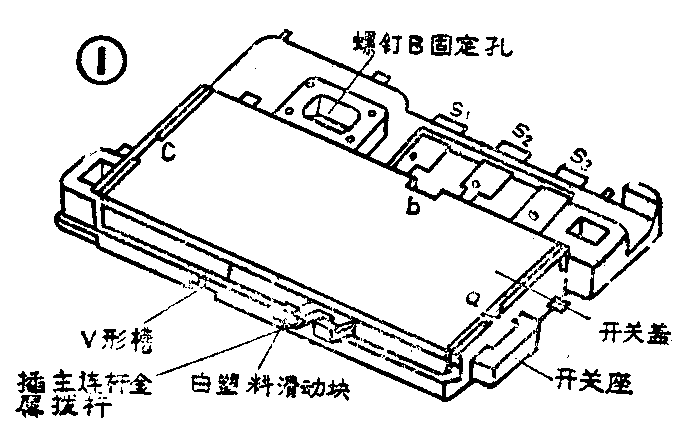

状态选择开关的外形如图1所示，其内部结构如图2所示。实际上它是一种滑动开关，靠机械动作，即滑动组件在开关座中的不同位置，得到一组电平信号s\(_{1}\)、s2、s\(_{3}\)，这组信号分别输入到中央微处理器的。状态选择开关的滑动组件是靠主连杆上的拨杆移动的，主连杆的动作受加载电机驱动凸齿轮控制，而加载电机的转动与否由微处理器决定。例如：当按下录象机的重放键时，微处理器先指挥加载电机正转，以驱动加载机构将磁带从带盒中勾出并且包绕在转动的磁鼓上。当磁带加载到位时，主连杆上的拨杆将开关中的滑动组件移到某个位置上，则输出的s1、s\(_{2}\)、s3信号立刻通知微处理器，使微处理器发出停止载的指令，同时主导轴电机开始转动，电路进入重放状态。由此可见，状态选择开关实际是工作在一种由机械和电路混合组成的闭环系统中，在这个系统中状态选择开关起着一种反馈信息的作用。状态选择开关与微处理器的关系如图3所示，在各种工作状态下，滑动组件的位置及s\(_{1}\)、s2、s\(_{3}\)的输出电位如图4所示。
故障检修
在NV－450MC录象机中，功能控制或机械传动部分发生故障，有很多情况是由状态选择开关引起的。例如：录象机接通电源开关后，主导轴电机转动几秒钟便自动停机，面板上VTR指示灯也熄灭；有时录象机能重放，但按开盒键时，穿带机构不产生卸带动作，磁带盒受阻取不出，致使磁带严重绞伤等等。上述故障一方面要检查机械系统是否需要擦试、清洗或润滑，另一方面也要重点检查状态选择开关。因为如果状态选择开关工作不正常，向微处理器提供错误的位置信号电平，会导致微处理器作出错误判断或对录象机实行保护性停机。
状态选择开关是靠螺丝钉B固定在录象机的底盘上。它最容易发生的故障有两个，一是它在录象机底盘上的安装位置没有调整好；二是开关的接触点有接触不良的现象。
状态选择开关的安装位置在出厂前已经调整好，一般情况不需要调整，但由于机器受到振动或长时间使用，该开关的固定螺钉B可能会松动。遇到这种情况，就需要对开关的安装位置进行重新调整。具体步骤是首先使机器处于完全卸带状态（即开盒状态），断掉电源，拧松固定螺钉B，用手轻轻移动开关的位置，使开关上的V型槽对准主连杆的拨杆，然后再将固定螺钉B拧紧。
状态选择开关接触不良故障主要是开关中的接触点长期被氧化或表面附有污垢造成的。解决的办法有两个，一是换新配件，二是对旧开关进行修复。修复的方法是在机器处于完全卸带的状态下断掉电源，拧下固定螺钉B，拆下开关。用小起子撬开关盖上的a、b、c三处，见图1和图2，拆下开关盖，取出滑动片组件，剩下的是带有固定接触片的开关座，用小片细砂纸仔细打磨开关座上的接触片以及滑动片组件上的金属触点，把上面附着的污垢擦掉，再用脱脂棉团蘸取95％的酒精清洗，凉干后，按照与拆卸相反的顺序进行装配。先将开关盖装好，用手拨动其自塑料滑块，使其中心孔上的V型槽与开关座上的V型槽对齐。检查一下录象机是否处在开盒状态，在开盒状态下，将开关安装在底盘上，将主连杆上的拨杆插进白塑料滑块的中心孔中，拧上固定螺钉B，在螺钉B还未完全拧紧时，再仔细复查一下主连杆上的金属拨杆是否已对准开关上的V型槽。如果没有对准，稍微移动一下整个开关的位置，使之确实对准，拧紧固定螺钉B，即可开机试看。(周振福)
