随着电子技术的飞跃发展，许多仪表、整机都趋向高精度、小型化，这样对元器件等产品提出了各种要求。例如对大量使用的电磁继电器就有如下要求：1．体积小，重量轻，能焊在印刷电路板上。2．耗电少，可与半导体器件、集成电路等兼容。3．规格品种多，触点电流可在几个毫安到10安范围内选择。4．有一定的适应环境的能力，能符合整机线路板的整体清洗的要求等等。上海无线电八厂生产的JRC—21F、JRC—22F、JRC—22FA、JRC—21FB四个系列的超小型继电器基本上符合上述要求，因此投产以来受到用户的欢迎。本文介绍这些继电器的结构、性能特点及使用注意事项，供读者参考。
结构特点

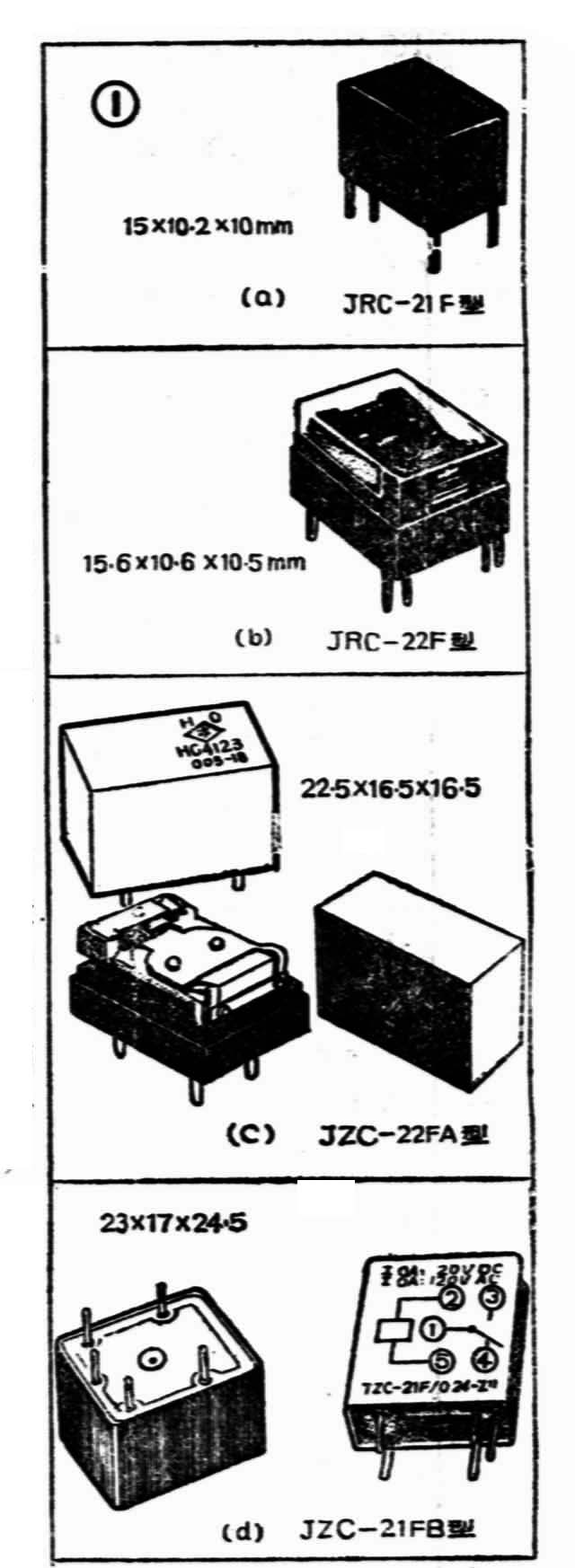

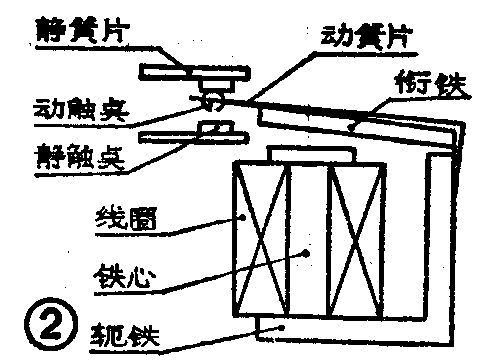

上述几种超小型继电器的外形见图1，其中（a）、（b）两种系列为小功率继电器；（c）、（d）所示的两种系列为中功率继电器。它们的内部结构示意图见图2，作为继电器主体的塑料骨架上安装了线圈，固定了外罩。此骨架又是静触点簧片的支撑座。动簧片与薄片式弹簧连成一体。在没有激励状态下，薄片式弹簧给衔铁提供复原力，出现一对常闭接点。此类继电器的引线脚的间距符合国际通用的印刷网络标准。另外，继电器的底部用环氧封结，能防尘埃侵入又可进行整体清洗。
主要参数与特点
上述介绍的四种系列超小型继电器在性能上具有下列特点：1．规格品种较多，额定电压范围从直流3～48V，能满足用户使用要求。2．功耗小，大多数仅有0.36瓦。3．触点的负载能力适中，多数在2A～10A之间（DC24V）。电气寿命为10\(^{5}\)次，机械寿命为107次。4．有较高的品质因素，有一定的绝缘强度。5．有较强的适应环境能力、工作环境温度为-40～＋70℃。44页上列出了不同规格继电器的主要参数，供读者选用时参考。
使用注意事项
1．超小型继电器体积小、重量轻，而且采用塑料封装，使用时要轻拿轻放。播向印刷板时几个脚要同时插入，不要硬掰，以防止引脚松动或断裂。
2．焊接时不要用100W以上的电烙铁。
3．在进行整体清洗后，如再要使用，应将贴在继电器外罩上的薄膜撕下，将外罩上的小孔露出。
4．防止过强的冲击和振动。(戈蓉蓉)
