本文介绍的集成电路收音机，电路简单，仅用两节5号电池供电，适合初学者制作。

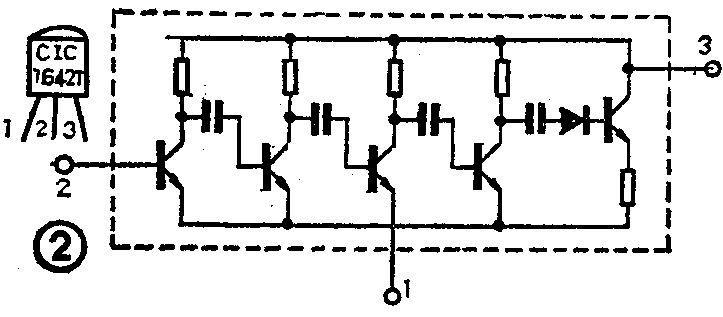

收音机电路见图1。此电路与以前介绍过的直放式四管机相比，不同处在于采用了CIC7642T集成电路。此集成电路的内部框图见图2，它包括五级高阻抗、高增益的高频放大电路以及检波电路。因此从调谐回路接收到的高频信号，从集成电路②端输入后，由③端输出的就是音频信号。集成电路①端接电源负极。电路中R\(_{1}\)为偏流电阻，它使集成电路的工作电流在正常范围内。调节W2可降低收音机的噪声和减小失真。
元件选择
磁性天线中的磁棒选用5×15×50（mm）的那一种。天线线圈用线径为0.12mm的高强度漆包线绕制。L\(_{1}\)为115圈，L2为11圈。B\(_{1}\)为输入变压器，选用0.06mm漆包线绕制。初级绕2600圈，次级绕1300圈，留出中心抽头。B2为输出变压器，初级用0.21mm漆包线绕400圈，留出中心动抽头；次级用0.35mm漆包线绕100圈；线圈中用E14高硅钢片交叉插入装满制成变压器。三极管RG\(_{2}\)选用3DG6、3DG201、9014等硅管，要求BVceo≥10V，β≥100；BG\(_{3}\)、BG4选用3AX31、3AX81等锗管，要求BV\(_{ceo}\)≥10V，β≥40。扬声器选用214英寸、8欧的。

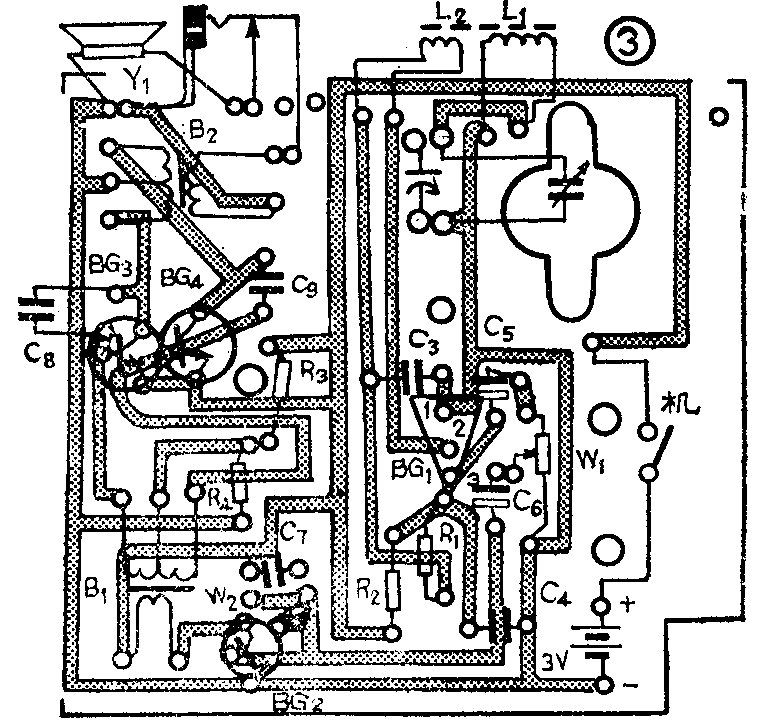

收音机的印刷电路板见图3所示，焊接时先焊阻容元件等，最后焊接集成电路CIC7642T，并要把电源切断后再焊接，以防集成电路击穿。
调试与试听
接上3V电源，可先测量各点对地电压。先测BG\(_{3}\)、BG4，C极对地应为2.8V，b极对地为0.2V，电流为5mA左右，否则应检查电路连接有否问题以及三极管极性是否接错。再测BG\(_{2}\)的C极对地电压应为1.9V，b极对地电压为0.35V，工作电流为1mA。若电压值正常可用手拿改锥碰基极b，应有低频“喀喀”声，表示后面低放部分正常。再测7642T集成块，②点对地电压0.25V，③点对地电压为1.5V，工作电流为0.5mA。此时旋动C2应有电台播音声，否则应检查R\(_{1}\)偏流电阻阻值是否正确。
如已能收音了，此时可调C\(_{2}\)到容量最小处，应收听到1500kHz左右的高端电台，否则可调整微调电容C1，使收音机能接收到中波段高端电台。接着调节C\(_{2}\)到容量最大处，应能收到中央人民广播电台的节目（频率为540kHz），否则需要增加L1圈数，直到收到中波段低端电台。最后调整W\(_{2}\)，使音频信号失真与噪声最小为止，这样一台集成电路收音机就制成了。（张德礼）
