匙坠式定时器NS303

🏠 首页 《无线电》杂志 1990年 🔗 第1期 🔗 第35页 王胜建 🔗

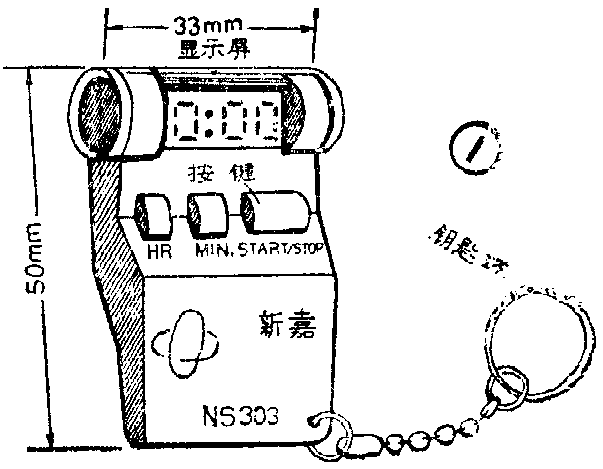

本文介绍一种体积小巧的钥匙坠式多功能定时器,这种定时器的外形如图1所示。它的主要特点是采用晶振时基定时,所以精度高;1.5V钮扣电池供电体积小;除定时外还可做秒表等使用。它可以取代其它各种长延时定时器,用于睡眠定时、服药定时、约会提醒定时等并可用于停车场、厨房等场所是一种能提高人们工作效率的通用定时器。

图1
图1 🔍原图 (603×469)

使用方法

同时按小时(HR)和分钟(MIN)设定键,蜂鸣器鸣叫,定时器复位,显示0:00;分别按HR和MIN键可设定定时时间(最长为19小时59分);而后按开始/停止(START/STOP)键,定时器开始逆向计时,冒号开始闪动。每过1分钟,显示屏的数字减一。当离预定时刻还差10分钟和5分钟的时候(即显示屏显示0:10和0:05时),蜂鸣器将分别鸣叫2秒钟,提醒使用者预定时刻将至。当预定时刻到时,显示屏显示0:00且蜂鸣器将持续鸣叫1分钟,此时按START/STOP键将止鸣,且定时重新开始。若欲重新设定定时时间或不再使用,可同时按HR和MIN键使定时器复位。若蜂鸣器持续鸣叫1分钟后仍无任何键按下,定时器将自动处于复位状态。

在复位状态下按START/STOP键,定时器将做为秒表使用。此时显示屏左两位显示分钟,右两位显示秒,最大显示时间为19分59秒(19:59),而后自动复零并重新开始。计时过程中按START/STOP键计时将暂停;同时按HR和MIN键定时器复位。

工作原理

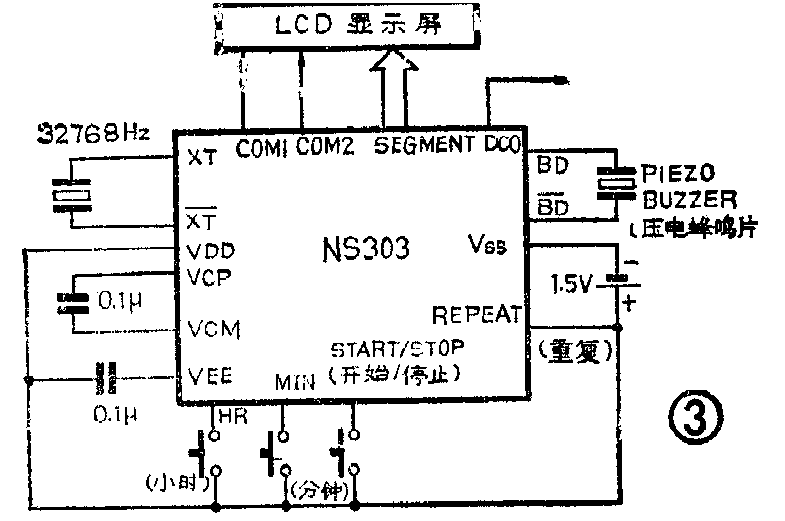

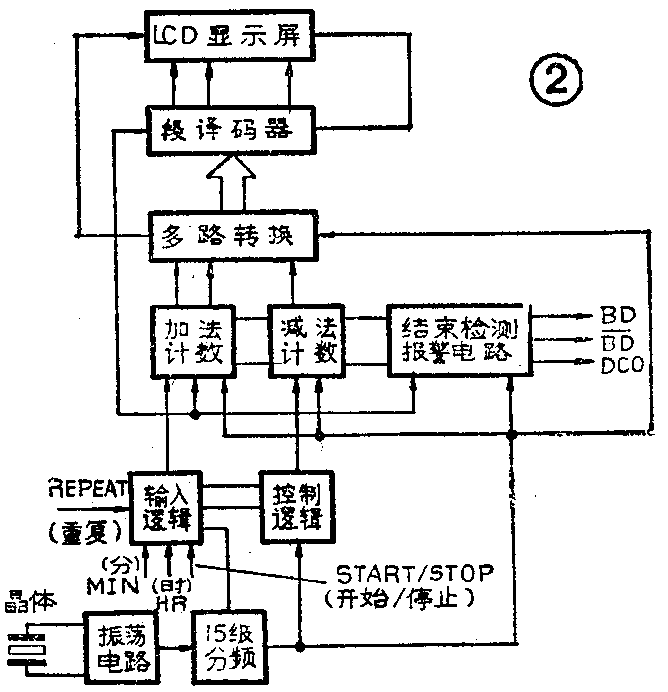

该定时器由一片3位半LCD(液晶)显示器,一块减法/加法计数定时器电路NS303及32768Hz石英晶体,两只0.1μF电容等组成,图2是NS303芯片的内部逻辑框图;图3为该定时器的典型应用电路。除驱动蜂鸣片报时外,NS303电路还可制成高精度的时间继电器等,为此下面详细介绍一下NS303各引脚的功能:

图2
图2 🔍原图 (668×692)
图3
图3 🔍原图 (785×521)

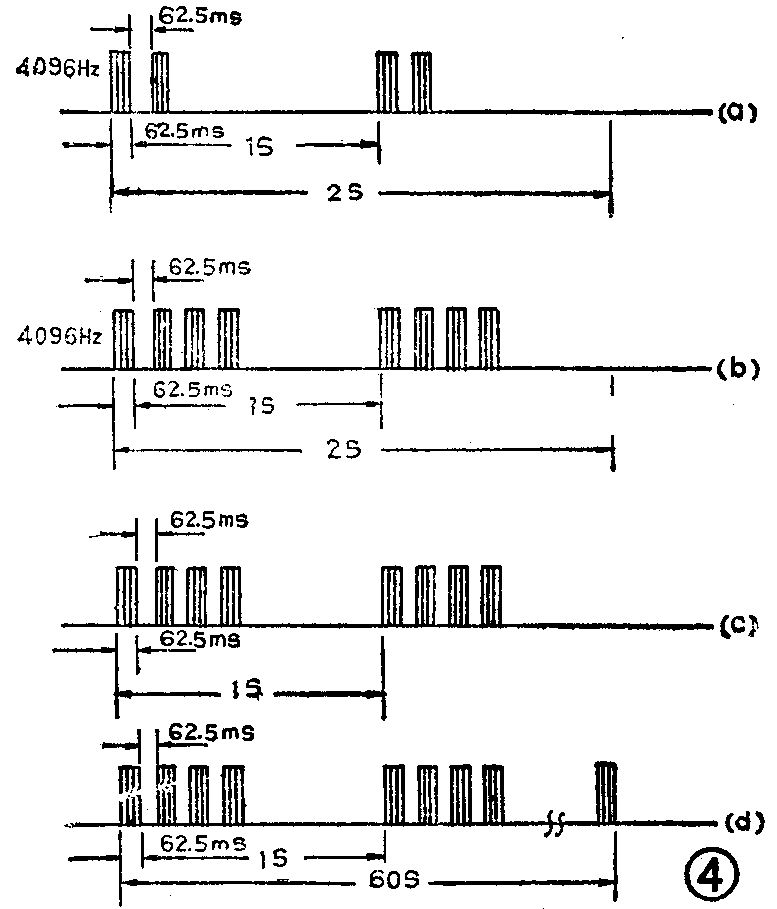

1.23脚:REPEAT重复功能控制输入脚。当此脚与地相接时重复功能取消,即:定时结束蜂鸣器鸣叫时,若按START/STOP键,则定时器开始做秒表使用,正向计时。一般此脚与电源正极相接,此时按START/STOP键后,定时器将按原先设定的时间重新定时。直至同时按MIN、HR键复位为止,即实现重复定时的功能;2脚:V\(_{SS}\)接地端;24脚:VDD正电源端;21、22脚:XT和X—T外接晶振端;5、26、27脚:V\(_{EE}\)、VCP、V\(_{CM}\)内部倍压振荡级的输出及倍压电容连接端,由倍压级将1.5V电压升压后供IC和LCD显示屏使用;6、7脚:B—D和BD压电蜂鸣片驱动瑞。B—D输出的是BD的反相信号,使用时可从BD或B—D脚引出信号经放大后驱动扬声器等。图4绘出了从BD端输出的各种信号。其中4(a)是离预定时刻还有10分钟时的提醒信号,4(b)是还剩5分钟时的提醒信号,4(d)是定时时刻到时的信号,4(c)为同时按HR、MIN键复位时的信号;3、25脚:MIN分钟和HR小时设定输入端。这两端平时经芯片内部的下拉电阻拉至低电平,按正电源时有效,用于分别设定定时的时、分两端,同时接正电源时芯片复位;4脚:START/STOP开始/停止输入端,此端平时也被下拉为低电平,接电源正时有效;28脚:DCO定时器直流输出控制端,此端平时为高电平,当定时时刻到,蜂鸣器鸣叫的同时,此端跳变为低电平并直到同时按HR、MIN键复位或1分钟以后芯片自动复位时为止;8、20及9~19脚:COM1、COM\(_{2}\)和SEGMENT为LCD显示屏的两个公共极及各笔段的驱动端。(王胜建)

图4
图4 🔍原图 (777×909)
