为解决停电问题，广大爱好者在自制简单实用的逆变器时虽然可使用UPS120A、UPS220A等逆变专用模块（详见本刊89年3期P33），但这些模块的额定功率较小，不适合用在大功率的场合。本文介绍一种专门为2kW以下逆变器设计的推动电路UPK2436，它的推动功率大、外围电路简单、工作电压范围宽且频率稳定度较高。

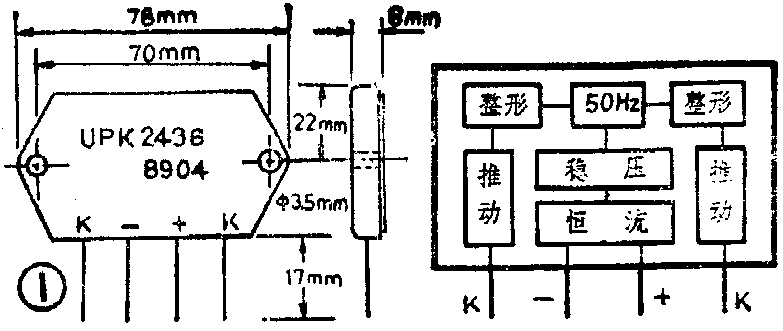

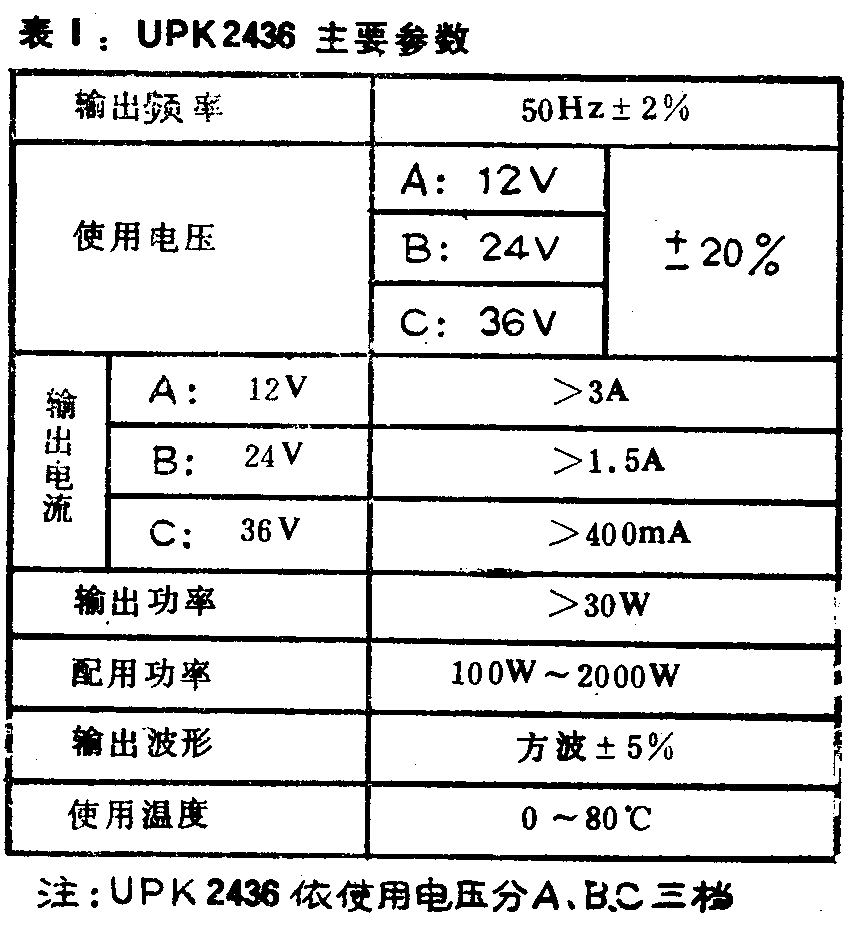

UPK2436的外形及内部结构框图如图1所示，由于使用电压较宽，其内部设有恒流及稳压电路，以保证供电电压在11～38V时，50Hz振荡器能稳定工作。50Hz振荡器的输出经整形后加至推动级，从而在两个K端输出稳定、对称的50Hz方波。UPK2436的主要参数见表1。

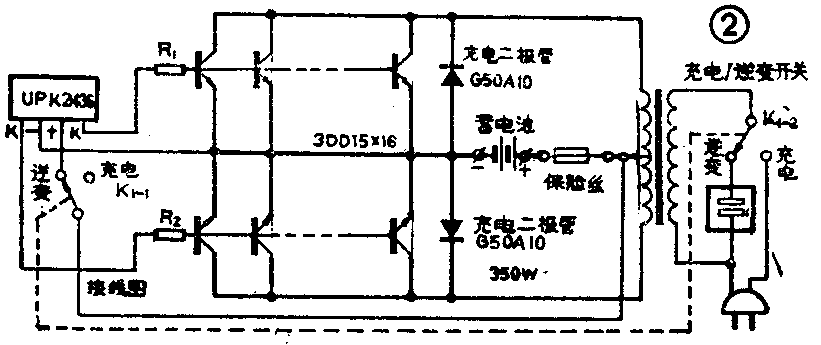

UPK2436推动电路可以用来推动3DD15或类似的普通三极管来制作大功率的逆变器，其电路如图2所示。图中的R\(_{1}\)及R2需用大功率的水泥电阻或用500W的电炉丝改制，其阻值与配用的三极管放大倍数有关，通常可按：
R=\(\frac{V×6×β}{P}\)\(_{OMAX}\)=（Ω）计算。式中的V是逆变器供电电压；β是三极管的放大倍数；POMAX为逆变功率。例1：电压12V，已知3DD15功率管在大电流的放大倍数为10，用16只功率管组成350W逆变器，套入式中为：12×6×10÷350=2Ω。例2：供电电压12V，用6只2N5886组成350W逆变器，已测试2N5886功率放大倍数为15，套入式中为：12×6×15÷350=3Ω。需要特别说明的是，式中的三极管的放大倍数β是指在大电流下的放大倍数，而不是在普通的小功率β表上测得的，且图2中每边各管子的放大倍数应一致。

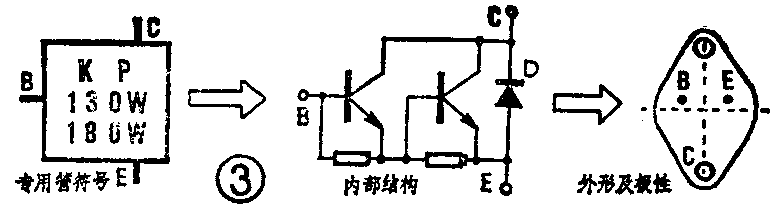

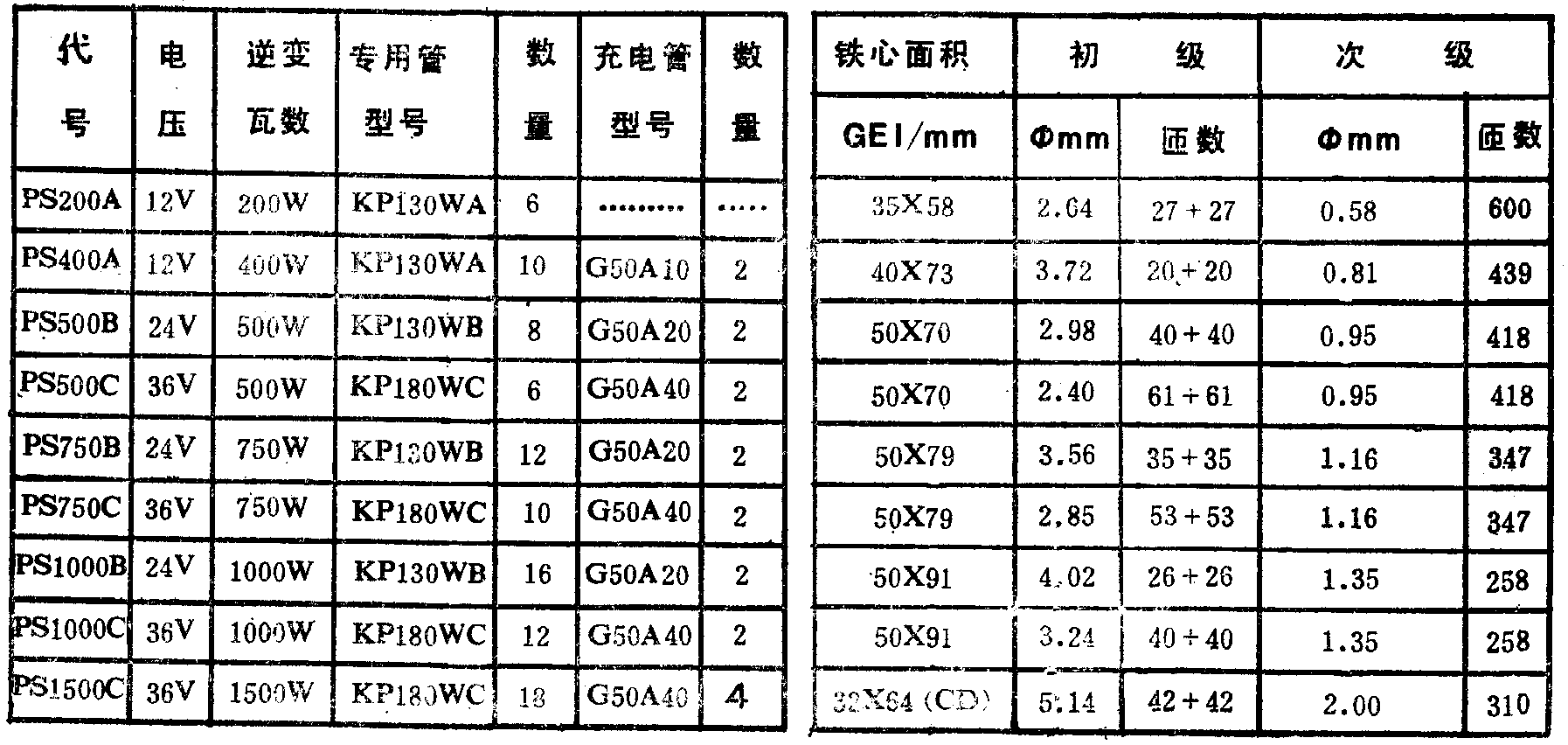

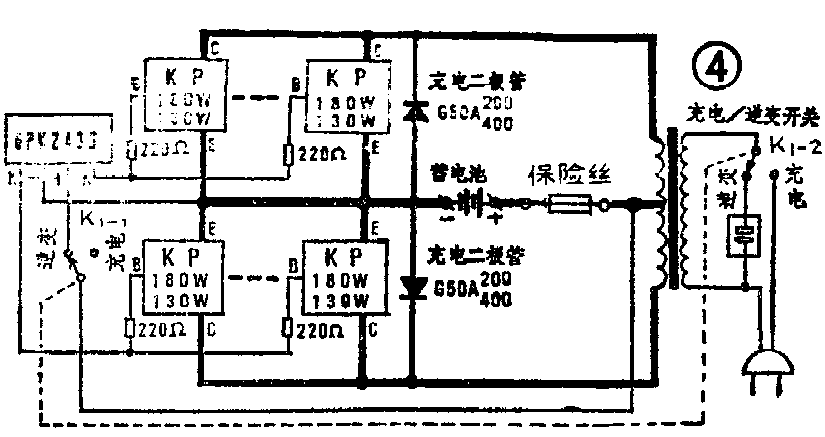

除配用普通三极管外，UPK2436推动电路若能够配用一定数量的专用管，可得到不同功率的逆变器，且电路将更加简单。这种专用管，并非普通的三极管，而是一种由两只三极管以及电阻、二极管组成的开关复合管，其符号、结构、外形如图3所示。这种专用管在外壳上除了印有型号外，还有一组配对编号。如果需要在制成的逆变器的基础上增大功率或维修时更换专用管，请尽可能采用配对编号一致的管子。采用专用管的逆变器电路见图4，表2列出使用不同电压及功率时，专用输出管、充电二极管的型号及数量。同时给出在输出220V时的各种功率变压器数据，供读者参考。读者也可根据功率及电压不同，在市面购买220V／12＋12V，220V／24+24V或220V／36＋36V的成品变压器。
用UPK2436制作大功率逆变器时应注意下列问题：①逆变效率与使用电瓶电压有关，在条件允许时，尽量使用高的电瓶电压，以提高逆变效率。选定供电电压后再根据使用电器功率选择所需逆变功率和器件。如果使用电器中感性负载较多，如电冰箱，彩色电视机等，在开启的瞬间电流高达正常时的7倍，建议在计算使用电器功率与选择器件时留有一定的余量；②由于专用管内均有5A的充电二极管（图3中的D），故对于200W的逆变器，无须再另行安装充电二极管。超过200W以上的逆变器，需配用大电流充电管，反向并联在管子的C、E极间；③UPK2436的标称功耗为30W，通常在推动400W以下的逆变器时无需安装散热板，超过500W，特别是推动功率超过20W时应安装15×15cm散热板或直接安装在金壳外壳上，UPK2436集成块散热板与内电路已绝缘隔离，安装时无需增加绝缘片；④逆变／充电转换开关必须是双刀双掷的，最好中间有空档，不能用两只单刀开关代替；⑤由于逆变器工作电流很大，除UPK2436的四条引线外，其它均用粗铜线连接为宜。(蔡凡弟)
