问：一台日立CTP－236D型彩电，108V供电整流二极管（型号GU－3B）损坏后，用2CZ11J （1A、1000V）代替，但只工作了两个小时就烧断了，后用两只管并联仍烧断。按照反向耐压、整流电流等多数衡量，2CZ11J应能够胜任，可总是烧断，检查负载又没问题，不知何故？
答：从二极管的断路性损坏情况分析，是由于通过二极管的电流过大而引起的，其原因只有两种：①负载短路造成电流过大。②二极管质量差或工作条件不适合。从故障现象看，故障原因是后者的可能性较大。2CZ11J的整流电流与GU－3B相同，均为1A。反向耐压为1000V，GU－3B为800V。如果只考虑这两项参数，代用是完全可以的。但是却忽略了两个重要条件，即工作状态和二极管的工作频率。该电视机的电源工作频率为行频（15.625kHz），而代用的2CZ11J是面接触型低频整流二极管，工作频率仅3kHz，远低于实际工作频率，这样工作时热损耗将迅速增大，并使工作状态发生改变，当外电或负载电流略有波动，就很容易造成二极管的损坏。本机故障可能因此所致。（克兢）
问：日立彩色电视机中的高放管是双栅极场效应管，这种管子损坏后很难买到，不知能否用其它管来代换？
答：日立彩电中的高放管所用的型号是3SK60，此管损坏后可用国产NPN型正向AGC管3DG56来代换，但代换后在原电路上要做点改动。具体方法如下：将3DG56的发射极焊到原场效应管的S极，集电极焊到原场效应管的D极，基极焊到G\(_{1}\)极上，然后将G1、G\(_{2}\)极连接在一起。焊下C151、C\(_{154}\)不用，将C149改为容值为100pF的电容。将Q\(_{2}\)01的集电极电阻R225换成一个4.7kΩ的可调电阻。将L\(_{166}\)和R162的连接点断开，串接上一个510～470Ω的电阻，使3DG56的基极电位调整到3.5～4V，也可在R225处串接个1.5kΩ左右的电阻。（徐加胜）
问：波兰625型黑白电视机中的L\(_{953}\)在电路中起什么作用？应如何调整？
答：该机中的L\(_{953}\)是行扫描逆程高次谐波调谐线圈，用来调整逆程高次谐波谐振频率和相位。由于调整L953中的磁芯时，行幅会有所变化，故有人称其为行幅调节器，这是一种误解。

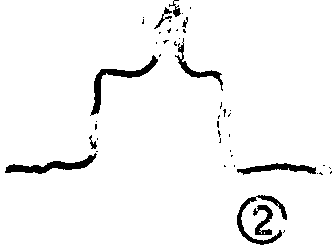

凡更换高压包，就应对L\(_{953}\)进行调整。调整方法是：将示波器的探头接至行输出管的集电极，缓缓调整L953内的磁芯，使其波形如图1所示。注意切不可让波形出现图2所示的形状，因为这时逆程电压过高，容易损坏行输出管，并且直流高压的稳定性也很差。如果无示波器，可反复调节亮度电位器，使光栅在从暗到亮变化时，光栅的尺寸无明显的改变，这说明直流高压稳定。如果调节时，出现行幅过大现象，可在电源输入回路中串接一个10～50Ω、20W的电阻帮助调节。（刘立华）
问：在对一台松下G30EN型录象机进行改制的过程中，不小心将线圈T\(_{1}\)（射频变换器中的伴音低载频振荡线圈）中的磁芯拧碎了。但无法购到配件，不知该怎么办？
答：有两种解决办法：（1）找一个我国电视机（黑白、彩色均可）中周用的螺杆状磁芯，用锉刀轻轻锉掉一些螺纹，然后旋入T\(_{1}\)内即可。若太紧，可再锉一锉，直至合适为止。若锉过头了，可垫以橡筋再旋入T1。调整完毕应滴上石蜡封固。（2）拆下T\(_{1}\)，拆去8匝左右线圈后再装好。然后在T1两端焊上一个3～15pF的微调电容，调整该电容器就能使LC回路谐振于6.5MHz。微调电容宜用超小型的。不论采用那种办法，都必须彻底清除掉残留在T1内的磁芯碎块，否则会影响电路稳定工作。（申薇）
问：一台37厘米佳丽彩电，可控硅元件SF8J41损坏，能否用国产类似性能的可控硅代替？
答：佳丽彩电的电源部分采用可控硅稳压电路，SF8J41（电路元件编号为Q\(_{811}\)）是稳压电路中的主要元器件之一。SF8J41的主要电参数如下：额定正向平均电流IF=8A、正向阻断峰值电压PFU=500V、反向阻断峰值电压PRU=600V、维持电流I\(_{H}\)=40～50mA、控制极触发电压＜3.5V。根据这些参数及电视机中的实际情况，可以选用国产相应特性的3CT系列可控硅代替SF8J41。一般以选用IF=5～10A、PRU和PFU≥600V的可控硅较好，如3CT5／600、3CT10／600、3CT101E、3CT101F、3CT5／800及3CT10／800等。（申沅）
问：一台声宝18英寸彩色电视机，开机后声光全无，经检查是电源电路中的集成电路TRK6090、6.8Ω电阻和一个限幅二极管SV03损坏。集成电路和电阻用原型号配件换上，二极管SV03不易买到，只好用普通二极管1N400换上。换上新元件后，电源不起振，不知怎样解决？
答：电源不起振主要是限幅二极管所用的型号不对。如果找不到SV03管，可用3个1N400串联来代替SV03管。（徐楼）
问：一台美多6620A收录机，声音时高时低且阻塞，输出功率下降。该机功放为分立元件的OTL电路，发现中点电压18V几乎接近电源电压（23V）。而电路中所有的晶体管均完好无损，故障在何处？
答：如果不是调整OTL输出电路电压为中点的微调电阻损坏致使中点电压偏离正常值，那么可以预料是2C\(_{5}\)0（100μF／16V）电解电容器严重漏电所致，该电容器漏电越严重，中点电压就升得越高，因此只要将该电容器更换，中点电压就会恢复正常，放音也恢复正常而不阻塞，输出功率也会达到预定值。所以检查OTL电路时不要忽略了对电解电容器的检查。（张国华）
问：一只进口助听器，最近发现它的灵敏度降低，音量控制电位器好象也失去了作用。但当手持改锥金属杆去碰触机内集成电路（型号为LC505）第5脚时，灵敏度一下子就提高了不少。这是何故？
答：这大多不是集成块的故障。LC505是助听器专用IC，其第5脚为音量控制脚，一般外接一个音量电位器（100kΩ左右）和一个隔直电容器（10μF左右）至地（7脚）。调节电位器就使电路的负反馈量相应改变，从而起到音量（灵敏度）控制作用。当10μF电容器失效或断路时，电路增益明显减小，同时音量失控。故只需换一个好的电容器便能排除此种故障。LC505可用国产TB505直接代换。（元沅）
问：一台星球牌832型双卡录音机，收音正常，但放音时出现“喔喔”怪叫声，有时按动一下录音键后，该叫声能消除。经检查录放部分几只三极管及耦合电容器等均未发现有什么异常，请问故障何在？
答：所述故障现象，可以大致确定是录放开关接触不良所致。一般录音机使用一段时期后，由于空气中灰尘，潮气等浸蚀，使录放开关的接触点镀银层发黑、氧化，引起有关刀位接触不良，造成接地回路或负反馈回路不通而引起录放电路自激。简单的解决方法是用无水酒精或润滑剂注入录放开关内，反复拨动数次，克服接触不良。根本解决方法一是更换录放开关；二是拆洗原有录放开关。拆洗方法是从印制电路板上焊下录放开关，小心拆开，记住开关内接触滑动片位置。然后用橡皮擦净开关内接触直脚上氧化层，使之恢复光亮，再用酒精棉擦一下，在接触直脚上抹些开关接触油更佳。用金相砂纸插入Ω型滑动接触片槽内，轻轻打磨，使之接触点氧化层除去。这里要注意，不能使滑动接触片变形，然后按原样装好。经过这样拆修，开关都能整旧如新。（彭贤礼）
问：有一台凯歌牌4PL1型台式立体声收录机，使用时间已很久，录放磁头磨损较严重，高音很差，录音时声音很轻。如果更换录放磁头，应选用什么型号的？
答：为了达到理想的录放效果，换用的磁头最好与原来的规格相同。4PL1立体声收录机采用进口组装的NTP－48型多功能机芯，所装的录放磁头为BT62型，磁头的直流电阻约为220欧，交流阻抗约850欧，最佳偏磁电流为460μA，磁头的录放频响在10千赫以上。
可以代用的磁头型号比较多如：R4061、R2402、R4240、R4300、TC821DK、RP7021BT、RP7342BR等。换磁头后可以用高频响应较好的原声带放音调整方位角，使高频响应好输出声大即可。（金桂华）
问：CL-8302型收录机，放音时声音时断时续，无声时用手拍打机壳放音又正常。用其它正常的机器重放该盒磁带时，无声时的那段磁带的信号已被抹去，不知是何原因？
答：在放音时磁带信号被抹去是由于该机抹音电路接通工作所致。该机的偏磁振荡电路结构不佳，检查实际接线时发现，这种故障主要是由于该机结构设计不合理造成的，该机偏磁振荡线圈L\(_{2}\)02的屏蔽罩与振荡电路、抹音电路一起接于录放转换开关K11的接点，由于结构所限，印制电路板与机芯距离较近，放音时机芯上的金属构件很容易碰到振荡线圈的金属外罩，因此外罩也就接通地，这时振荡，抹音电路就不经转换开关K1－1而接地开始工作，造成磁带在放音状态下被误抹音而出现无声故障。当用手拍打机芯，使得机芯上的活动金属构件离开线圈外罩，抹音电路亦因此断开，放音就正常了。检修时只要把金属件拨开或加两层绝缘纸就行了。（梁怀斌）
问：用一台夏普GF700Z型收录机复制磁带，复制选择开关置“Hi”（快速）档。复制后试放，发现节目速度比原声带快了一倍。这是何故？
答：出现这种情况，说明收录机在快速复制工作时，盒仓A处于快速工作状态，而盒仓B却仍处在常速工作状态。这样，快速放音的原声带信号就录到了常速走带的复制带上，重放时也就必然出现倍速声音了。造成这种故障的常见原因是B仓电机控制电路中的箝位二极管D\(_{8}\)08特性变劣或开路，只要换上一个好的二极管或重新焊接便可解决问题。（言取）
