现在的小型机已大都集成化，而集成电路较之以前的分立元件具有增益高、稳定性好、调整简单、电压应用范围宽等优点，所以改波段也十分简单。现以京华JW100B小型收录机为例。该机AM收音采用TA7640AP集成块，见图1。其中引出脚①、②接AM混频，③、④接AM本振，因而只要将①、②和③、④外接的中波天线线圈和振荡线圈相应地换成短波线圈，并随之改变有关的垫整电容器C\(_{12}\)就行了。业余爱好者当然最好能采用成品线圈，一般只要是袖珍二波段收音机的短波天线线圈即可利用。笔者用一台旧莺歌牌袖珍收音机中的短波线圈。JW100B机中波采用小磁棒天线线圈，在此位置安装固定短波天线线圈，空间已足够。而原来装中波振荡线圈的位置正好可以装短波振荡线圈。小型机因结构紧凑，拆装时务必小心从事，最好有专用工具。分立件收音机的振荡线圈一般有5个引出头，对TA7640AP来讲用原来接谐振回路的3个头即可，如图2。要注意的是袖珍收音机的短振与欲改机的中振引出脚接法可能不一致，直接换接后可能会不起振或振荡弱。可以用万用表R×1档测线圈直流电阻值，以阻值大的两端接TA7640AP③脚与调谐电容，或者将1、3脚倒过来试一试。为调整频率范围，必要时也可仅用1、2两个头。因为线圈小，线径细，线圈内部引线易断，可将印制板上的铜泊截断，另用导线将其交叉。原机的整整电容器（C12=140pF）相应地要换上与该短振相配的1300pF电容器。由于所采用的线圈参数与欲改机调谐振荡回路的参数不匹配，改制后的短波接收频率范围最好用高频信号发生器调测一下。无条件者可用一台好收音机进行对比。一段短波电台大都集中在6～16MHz范围，要求不高的话，范围窄一点也无妨。笔者改制的一台范围是5～12MHz。如要频率范围准确，可测出欲改机中双连调谐电容器容量，计算出所需的天线和振荡回路线圈电感量，购买成品或自行绕制线圈。

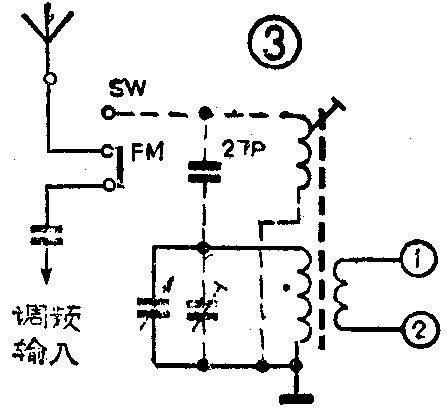

鉴于短波波段和集成中放的增益高的特点，改制后的统调也要求不高，无仪器的话，用1根1米左右的导线做天线，在双连即将全部旋入和全部旋出时分别收听一个电台，然后调天线线圈磁芯及双连电容器天线连的微调电容器至声音最大即可。由于短波天线线圈一般为磁芯调感式，调好后外接天线可利用原机机上拉杆天线。为了不影响短波接收，需将原天线调频输入端引线焊开，在机壳合适的空处装一个小开关以做天线转换，当然最好能有合适的2×3波段开关替换原机FM—AM开关。天线输入用电感式或电容式耦合均可，如图3。由于调谐指示涉及到结构，可以仍按原来形式。一般使用，凭耳听便可判断电台。实践证明经改制后短波仅以拉杆天线接收效果明显优于一般袖珍机的短波段，充分地发挥了该机功能。(王永平)
