红外无线耳机是70年代末在国外发展起来的产品，它是利用红外线调制技术进行无线传输的新型音响辅助设备。
外形结构与组成

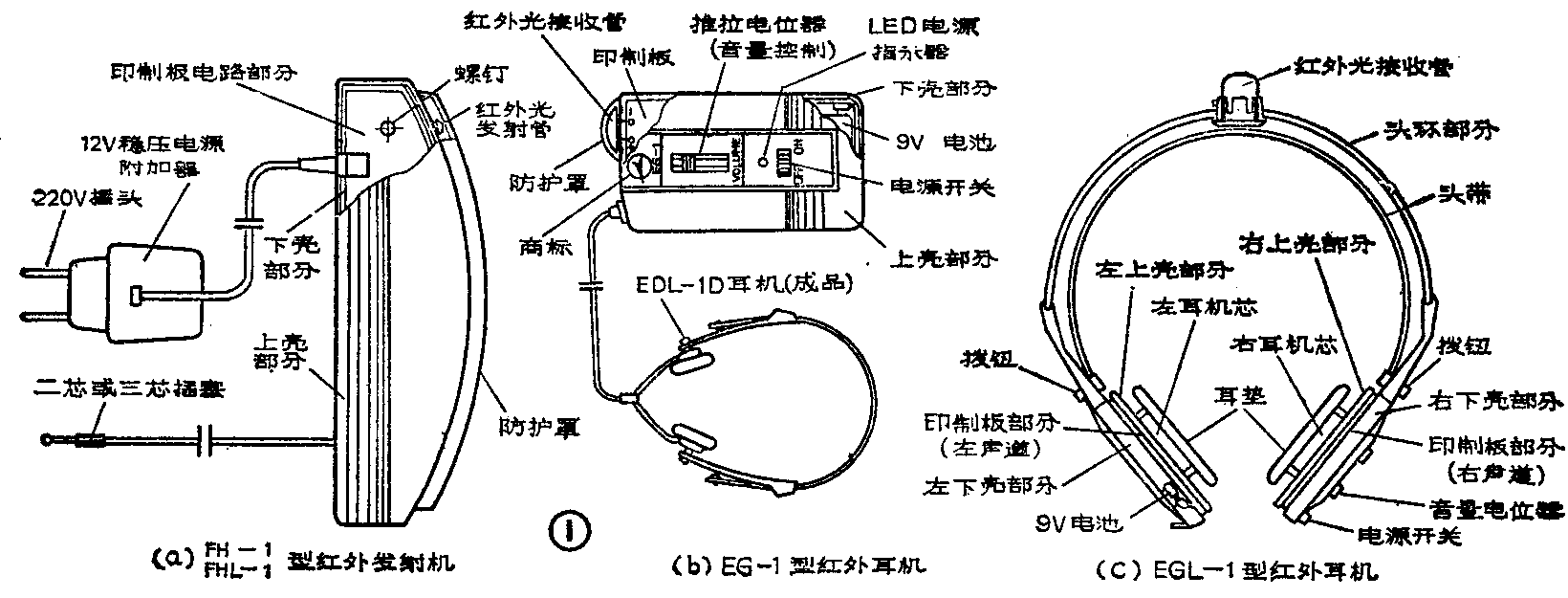

XQ—1／2型红外耳机系统，按工作方式分为单声道和双声道两种。共由FH—1到单声道发射机、EG—1型单声道接收机、FHL—1型立体声发射机。EGL—1型立体声接收机4个整件和1个电源附加器组成。外形结构与组成见图1。
图1（a）为FH—1型和FHL—1型红外发射机的造型，尺寸都为27.8×68×200（mm\(^{3}\)），重量分别为143g和180g。采用塑料封闭形外壳和平放式、大圆弧发射红外光的结构方式。从而扩大了红外光的发射角度和传递面的范围，提高了红外耳机的可使用性。
图1（b）为EG—1型红外耳机的外形，它是由单声道接收机和一副耳机组成，尺寸为20×130×58（mm\(^{3}\)），重量为213g。由于接收部分为腰挂式，也称作腰挂式红外耳机。图1（c）为EGL—1型红外耳机的外形，尺寸为20×80×60（mm3），重量为245g。由于接收部分和耳机构成一体，也称为头戴式红外耳机。面板上的发光二极管可显示电源接通情况；只需松动下壳螺钉，即可把印制电路板取下，拆卸比较方便。红外发射管和接收管的护罩都用紫红色的有机玻璃，这样可以滤掉除红外光线以外的其他光线，抑制了噪声干扰。
工作原理

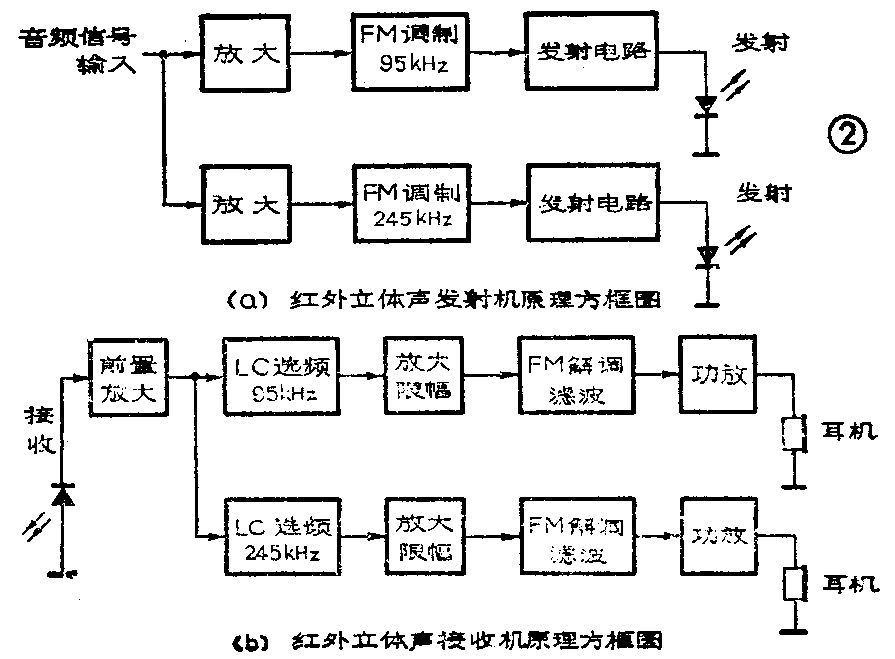

红外耳机系统的工作原理见图2（a）、（b）。图2（a）为红外立体声发射机原理方框图；图2（b）为红外立体声接收机原理方框图。若为单声道只取FM调制95kHz一路。下面分别介绍它们的简单工作原理与作用。
放大电路的作用是将来自音响设备的音频信号进行放大。考虑到信号过强时将会引起压控振荡器的过调制失真，在输入信号达到30mV时，将对其进行压缩。同时，为了改善系统的信噪比，在放大器之前加了一个预加重网络，使高频信号提高约13dB。由于采用了比较先进的压控振荡器和PLL（锁相环）电路的集成块，使元件大为减少、整个系统的灵敏度提高，同时，振荡频率、解调信号都比较稳定。
红外光的发射是由6只（单声道）或12只（双声道）串连的红外发射管承担。红外发射管的工作是靠驱动电路推动，驱动电路将压控振荡器输出的调频信号放大，转换为电流输出，约100mA。由于功耗大，故加了散热片。红外发射管和接收管应配对。
接收机接收机利用红外接收管来接收红外光信号。经输入放大、选频放大、限幅、FM解调、滤波，最后经功放推动耳机。
为了增强对可见光的抑制能力，提高系统的信噪比以及把两路载频信号分离，电路中采用了两路LC双峰选频网络。该网络具有40kHz的带宽，保证了所需的调频信号进入到后级放大器。
为了缩小体积，减轻重量，提高整机的可靠性，放大、限幅、解调及功放4种功能用一片集成电路来完成。这种IC的中频放大能力大于50dB，能达到要求的接收距离和满足整机的接收灵敏度。
由于IC功放部分的输出阻抗为24～600Ω之间，选用了生产上较成熟、性能较稳定、质量较好的EDL—ID型耳机和耳机芯。这种耳机和耳机芯和整个接收部分相配，能使产品做到外形小巧、美观大方、便于生产维修。
红外发射机由电源附加器供电，考虑到用户方便，电源附加器为直插式，输出为12V直流电压。对于立体声的电源附加器，充分考虑了电源对左右两声道的相互影响，均采用两组输出方式。红外耳机的电源因接收部分耗电量小，从缩小体积、减轻重量佩戴方便的角度着想，采用了9V迭层电池。
主要技术指标
1．红外发射机的主要技术指标是：①发射波长：红外光900nm；②副载频：FH—1型机95kHz，FHL—1型机95kHz和245kHz；③最大频偏：＜7kHz；④频率响应：（100Hz～10kHz）+3-10dB；⑤电源：12V（电源附加器），FH—1型机电流约125mA，FHL—1型机电流约250mA。
2．红外耳机的主要技术指标是：①接收波长：红外光900nm；②本振频率：EG—1型机95kHz；EGL—1型机为95kHz和245kHz；③频率响应：（100Hz～10kHz）+3-10dB；④最大输出功率／额定输出功率：EG—1型机60mW/5mW，EGL—l型机2×60mW/2×5mW；⑤负载阻抗：24～600Ω；⑥有效接收距离和范围：直线10m，面积10m\(^{2}\)；⑦电源：9VDC（电池）。
3．系统非线性失真度：当音频1kHz，输出1mW时＜5％。
4．系统信噪比及通道隔离度：①信噪比：XQ—1型单声道系统大于40dB；XQ—2型立体声系统大于35dB。②隔离度：大于30dB。
使用方法和注意事项
1．发射机：①将AC／DC附加电源的直流输出端插入发射机电源插孔内后，附加电源接上220V市电；②用电线将音响设备或电视音频信号输出与发射机输入孔连接，适当调节音响设备或电视的音量调节旋钮，使红外发射机正常工作；③发射机在室内应放在高度适当的位置，发射机的正面无障碍遮挡，并正对墙面，切忌面向窗口；④不使用时，将附加器电源插头拔掉。
2．接收机：①先将与之配套的红外发射机准备好；②打开耳机的电源控制开关；③将各音量控制电位器调到适中位置；④不能隔墙试听，应正对发射机位置，10m之内有效；⑤安装电池应注意极性。长期不用时，应卸下电池。(刘明清)
