德律风根415机芯彩色电视机的场扫描电路主要是由一块集成电路TDA1170S和外围元件组成。TDA1170S具有场振荡、场同步、锯齿波形成、场推动及场输出等功能。具体电路如图1所示，下面介绍这部分电路的工作原理与检修方法。
工作原理
来自行扫描电路的行同步信号经电阻R\(_{296}\)从⑧脚进入集成电路中，其作用是控制场振荡的频率。⑨脚外的R293和C\(_{141}\)是场振荡频率的时间常数元件，调节R293可改变场频。在集成电路内有锯齿波形成电路，但它产生的锯齿波并不直供场输出用，在集成电路内的钳位电路作用下，变成一个场频的方波，方波的占空比为19:1。脚外的电容C\(_{148}\)、C149为锯齿波形成电容，它所产生的锯齿波是场输出电路所需要的场锯齿波。R\(_{295}\)控制锯齿波的幅度，R300控制锯齿波的线性。场锯齿波由⑩脚进入集成电路内，在块内进行放大、整形，由④脚输出供给场偏转线圈。电容C\(_{152}\)为场输出校正电容。从图1可以看出，流过场偏转线圈的锯齿波电流，经校正电容C152后，在取样电阻R\(_{3}\)07两端形成幅度为0.8P-P的反相的锯齿波电压，经R\(_{3}\)06也加到⑩脚，与从锯齿波形成电路输出的正向变化的锯齿波电压叠加，这种交流负回授作用可以改善扫描电流的线性。④脚外的R304、C\(_{151}\)用来克服可能出现的自激振荡干扰。④脚与脚之间的R303、C\(_{15}\)0为频率校正元件。
该场扫描电路具有电路简单，调节方便，场频、场幅度及场线性相互影响小，供电电压低等优点。其缺点是输出电流大（最大可达800mA），集成块容易损坏等。
检修方法

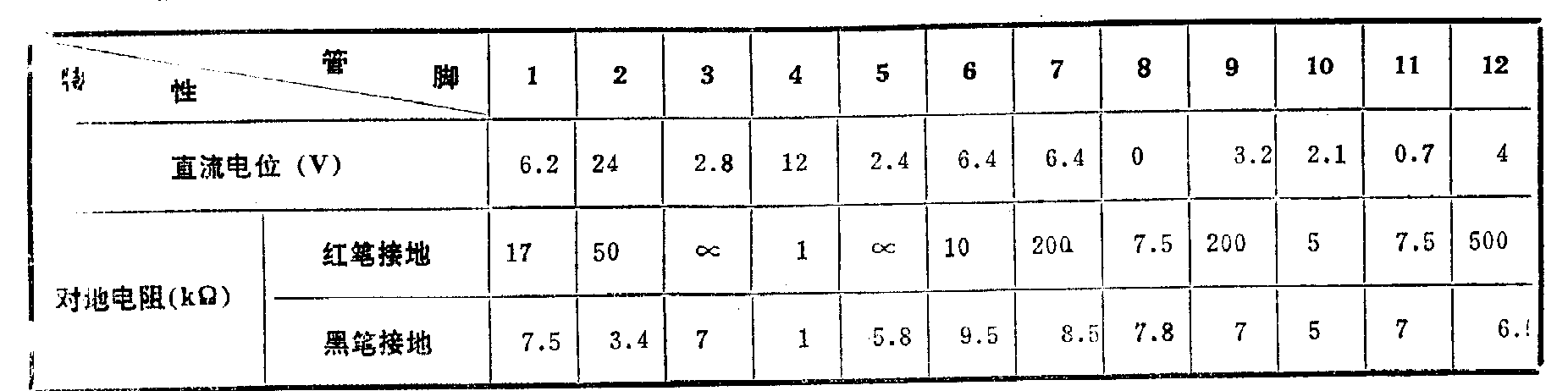

场扫描电路的常见故障有无光栅、一条水平亮线、场线性不良、场幅度不足、屏幕中部有粗横线干扰等。场扫描电路的主要功能由集成电路TDA1170S来完成。因此，检修这部分电路主要测量集成电路的各引脚电位及有关引脚的波形。TDA1170S各引脚参数见附表。集成电路⑨脚上是锯齿波波形，对于这个波形主要应注意观察它的频率是否正确，通过调节R\(_{293}\)可调整其频率。脚的波形是场输出用的锯齿波波形，对于这个波形应主要观察它的幅度和线性。调整R295可改变场幅度，调整R\(_{3}\)00可调整场线性。另外，R294、R\(_{3}\)02、R295、R\(_{3}\)00、C148、C\(_{149}\)等元件对此波形的影响也较大，在检修时应看看其参数是否发生了变化或是否有接触不良之处，C148、C\(_{149}\)可采用代替法检测。③脚的波形是场逆程脉冲的波形，对于这个波形应主要观察它的脉冲幅度，因为当场逆程脉冲幅度不足时，一是会对场输出有影响，二是会造成场消隐信号幅度不足而使沙堆脉冲信号异常，甚至造成无光栅。实际上这也是该机芯所特有的“场停振屏幕保护”功能，在检修时应充分注意。检查场输出部分电路要测量一下④脚电位，正常值应为6V，是供电电压的1／2。这部分电路出现故障会产生一条水平亮线或无光栅现象。无光栅现象通常是由于场扫描部分电流增大烧毁电阻R291造成的。当R\(_{291}\)烧毁后，集成电路的供电就切断了，集成电路不工作就无场消隐脉冲输出，因而出现无光栅。出现一条水平亮线的现象一般是集成电路IC431本身局部失效造成的，有时集成电路外围的R\(_{3}\)01、R297、R\(_{3}\)05、R303、C\(_{15}\)0、R307、R\(_{3}\)06、C142等元件参数发生变化也会造成水平亮线，尤其是R\(_{3}\)07的阻值一定不能发生变化。集成电路IC431③脚与⑤脚之间接有自举提升电容器C\(_{143}\)，检修时不要将它开路，否则容易烧坏集成电路。

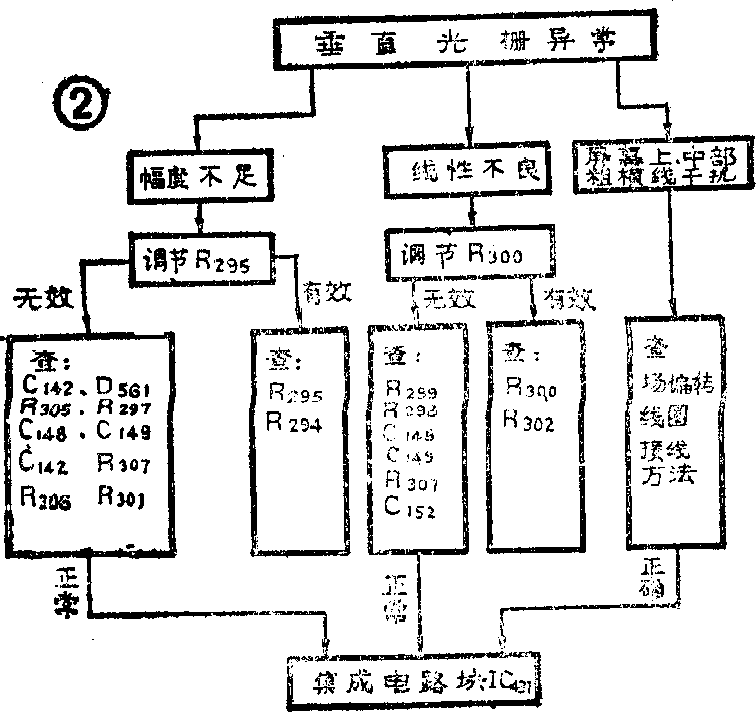

在场扫描部分还经常会出现场幅度不足、场线性不良等故障，具体检修步骤如图2的检修流程图所示。(吴建忠)
