开关型集成稳压电源块IX 0689 CZ由日本三洋公司生产，原型号为STK 7358。夏普公司生产的NC—2T彩电机芯中使用了这种稳压电源块。国内不少牌号彩电的某些机型也采用IX 0689 CZ，如熊猫、凯歌、飞跃、虹美、天鹅、三元等牌号。这种稳压电源集成度高，稳压性能好，外部元件少，便于生产与维修。为了帮助读者熟悉这种器件，下边对它的工作原理作些介绍。

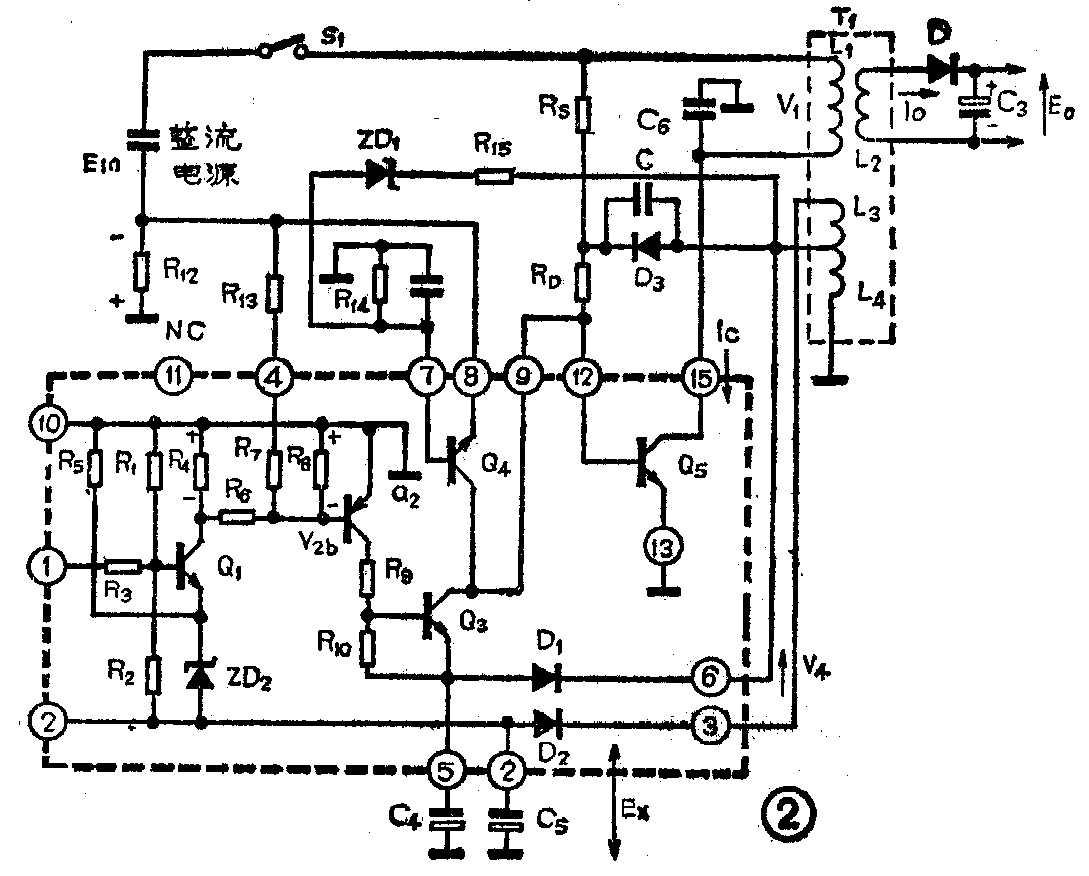

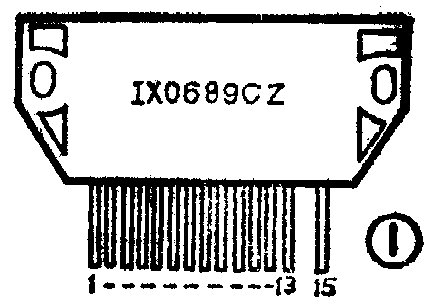

IX 0689 CZ是一种厚膜集成电路其外形如图1所示。图2是它的内部电路及工作时的外部等效电路。以下对电路的振荡、电压控制以及过流保护等工作过程进行简要分析。

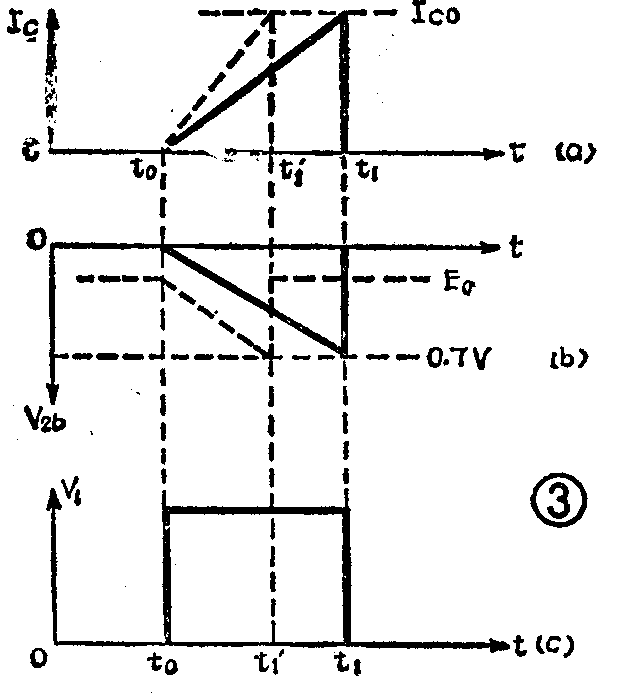

1．振荡：电源开关管Q\(_{5}\)和开关变压器T1的初级绕组L\(_{1}\)、L3和L\(_{4}\)构成一个振荡器。当开关S1接通后，整流电源电压E\(_{in}\)经电阻Rs和R\(_{D}\)加到Q5的基极使其导通。Q\(_{5}\)的集电极电流Ic流经L\(_{1}\)并在它的两端产生电压，此时L4两端也产生了感应电压，这个电压经C、D\(_{3}\)和RD反馈到Q\(_{5}\)的基极，这一正反馈促使Q5的集电极电流增大而很快饱和，电流I\(_{c}\)变化如图3（a）所示。与此同时Q5的集电极电流I\(_{c}\)在电阻R12两端产生电压降。这个电压经R\(_{13}\)、R7和R\(_{8}\)分压后加到Q2的基极与地之间，其变化波形如图3（b）所示。当Q\(_{2}\)基极电位达到它的导通门限电平时，Q2导通，Q\(_{3}\)也随之导通。此时Q5因基极电流被Q\(_{3}\)分流而不断减小，最后截止。Q5截止，L\(_{1}\)中储存的磁能通过L1和C\(_{6}\) 发生振铃效应，在L4两端产生感应电压并反馈到Q\(_{5}\)的基极，Q5再次导通并因正反馈作用而很快饱和。这样周而复始地重复以上过程，即产生了振荡，在L\(_{1}\)上产生的脉冲如图3（c）所示，其振荡频率约45kHz。
2．电压控制：取样绕组L\(_{3}\)上产生的感应电压。经D2和C\(_{5}\)整流滤波后得到的直流电压Ex，作三极管Q\(_{1}\)的电源电压。当因电网电压向上波动或其它原因使输出电压增大时，L3上的感应电压增大而使E\(_{x}\)也随之增大。Q1集电极电流因E\(_{x}\)增大而增大，R4两端电压增大，从而加快了Q\(_{2}\)和Q3的导通，即使Q\(_{2}\)和Q3由截止变为导通的时间缩短，如图3中所示，由t\(_{1}\)减小到t1＇，脉宽变窄而使输出电压减小，直到正常时为止。反之，当输出电压减少时，则振荡脉冲的宽度增大而使输出电压增大，同样到正常时为止。

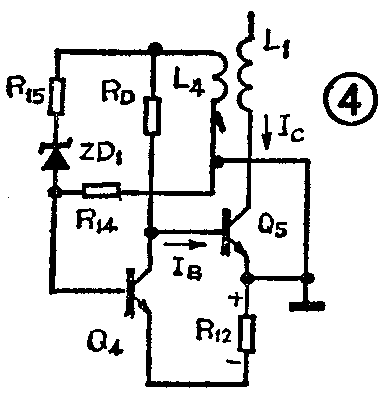

3．过流限制：由Q\(_{4}\)、ZD1、R\(_{14}\)和R15组成过电流限制电路，其等效电路如图4所示。当因某种原因使Q\(_{5}\)集电极电流Ic增大时，R\(_{12}\)的压降增大而使Q4导通，由于Q\(_{4}\)的分流作用使Q5的基极电流I\(_{B}\)减小，从而达到限制Q5集电极电流I\(_{c}\)的目的。
集成块IX 0689 CZ在使用中有不少损坏，其中绝大多数是开关管Q\(_{5}\)被烧坏或击穿。由图2看出开关管Q5的三个极是通过外部元件与内部有关电路连接的。把集成块的12、13和15脚与外接元件焊开，就可以对该管进行检测。如果发现这个管子损坏而马上又找不到新的集成块更换，可根据电视机的具体情况选用一个合适的大功率管，把各极焊在有关功能脚上即可。(曹庚华)
