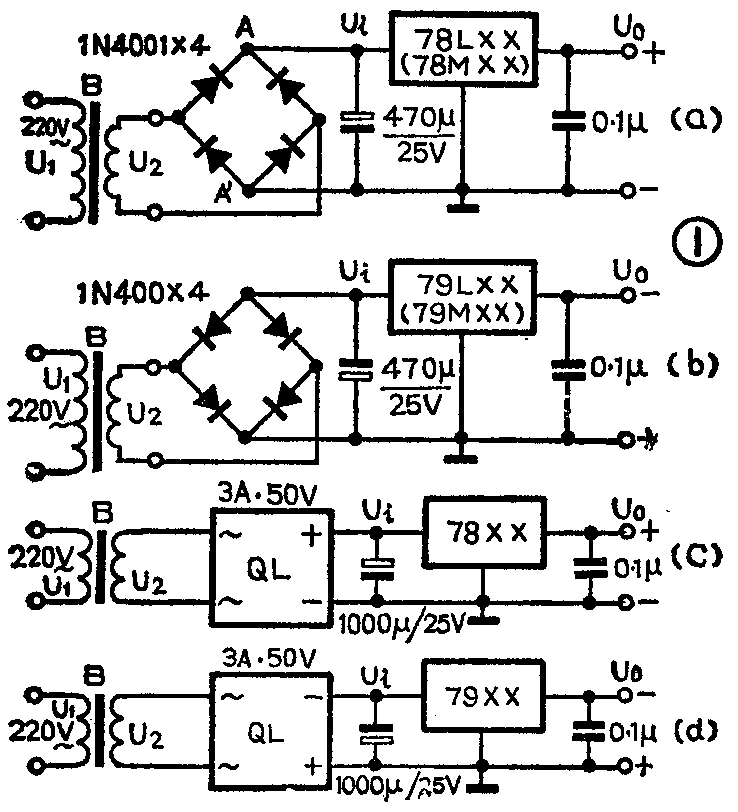

利用78××（79××）系列三端集成稳压器可做成系列稳压电源，电路如图1所示。其中图1（a）是采用78L××或78M××组成的正电压输出稳压电源，输出电压和最大输出电流由稳压器型号决定，如78L09即可输出+9V直流电压、100mA电流；78M12即可输出+12V电压、500mA电流等，可按需要适当选择。图1（b）是采用79L××或79M××组成的负电压输出稳压电源。注意到其中4个整流二极管与图1（a）的接法不同。除了输出为负电压外，其它选择要求与图1（a）相同。图1（c）是采用78××稳压器组成的最大输出电流为1.5A的正电压输出稳压电源。因1N4000系列二极管最大整流电流为1A，无法满足输出1.5A电流的要求，故整流部分采用了3A、50V的全桥，一般以“QL”表示，它有四个端子，其中两个端子“～”是交流输入标记，接电源变压器次级交流电压输出，不分正负；端子“＋”相当于图1（a）的“A”点；端子“-”相当于图1（a）的“A′”点。图1中电源变压器的选择注意两点。第一是选择功率，根据稳压电路的输出电压U\(_{0}\)和最大输出电流I0来确定变压器的功率P，一般选P≥1.4·U\(_{0}\)·I0。例如，用7809组成输出电压为9V、最大输出电流为1.5A的稳压电源，电源变压器的功率应选择P≥1.4×9×1.5=18.9W，则变压器功率可选19W以上的。第二是选择电源变压器次级交流电压U\(_{2}\)，要根据稳压器输出电压来确定。一般要求集成稳压器的输入、输出直流压差即|U0-U\(_{i}\)|不小于2V。压差过小，稳压器起不到稳压作用；压差过大，稳压器本身消耗功率随之增大，对输出最大电流有影响。实际应用中，一般选择|U0－U\(_{i}\)|=2.5～3V为宜。由此反映到对U2的要求，可按下述方法估算。输出电压U\(_{0}\)＜12V的，选择U2数值比U\(_{0}\)大2V以上；输出电压≥12V的，选择U2数值与U\(_{0}\)数值相同即可。例如，使用7806，则U2取8V；使用7818，则U\(_{2}\)取18V。以上电源变压器的选择标准只是一个参考，实际应用当中视电源变压器状况可做适当调整，如变压器空载电流较小，则其功率可适当降低一些，U2选择也可低一些；反之则应提高。如果所用元器件完好，接线无误，无须任何调试，电路便能正常工作。发现电路有故障时，应首先切断电源，仔细检查接线是否有误，然后再考虑更换稳压块。千万不要一发现故障便换新稳压块，这样往往会连续烧坏。
家用收音机和“随身听”收录机的工作电压一般以4.5V、6V居多，工作电流一般为200多毫安。给这些装置加装一个稳压电源该如何选择电路元器件呢？对于工作电压为6V的，可直接选用7806，因工作电流为200多毫安，故亦可以选78M06，电路形式可直接采用图1（a），电源变压器功率选2～3W（因为P≥1.4×6×0.2=1.68W），次级交流电压U\(_{2}\)选8V。对于工作电压为4.5V的收音机或收录机，因在固定系列中无此系列值，故只有用三端可调稳压器LM317T组成，电路如图2。其中输出电压U0≈1.25（1＋R\(_{2}\)／R1）≈4.5V。显然，改变R\(_{2}\)数值，利用LM317T同样可得到输出为6V的稳压电源。

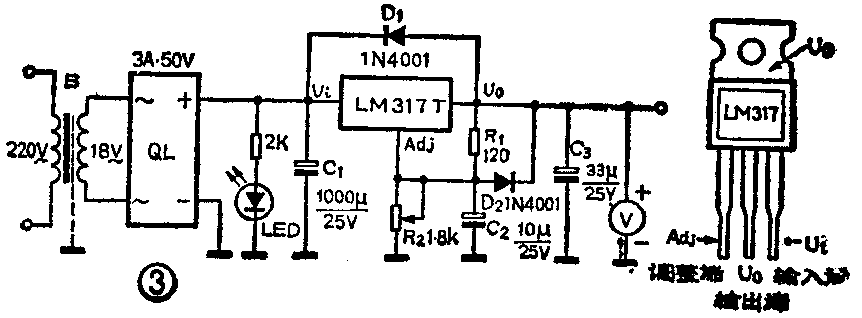

图3是用LM317T组成的正可调直流稳压电源，非常适于小型实验室使用。其主要参数为：输出电压1.25～20V连续可调；输出电流最大可达到1.5A；内阻小于0.05Ω；纹波电压小于1mV。
实际安装时，要注意稳压器要尽可能的靠近滤波电容C\(_{1}\)，以免引起输入端自激。电阻R1两端分别尽量靠近稳压器的输出端和调整端，否则输出端流过大电流时，产生的附加压降会造成基准电压的变化。(李洪明 张惠明)
