多芯电缆测试器

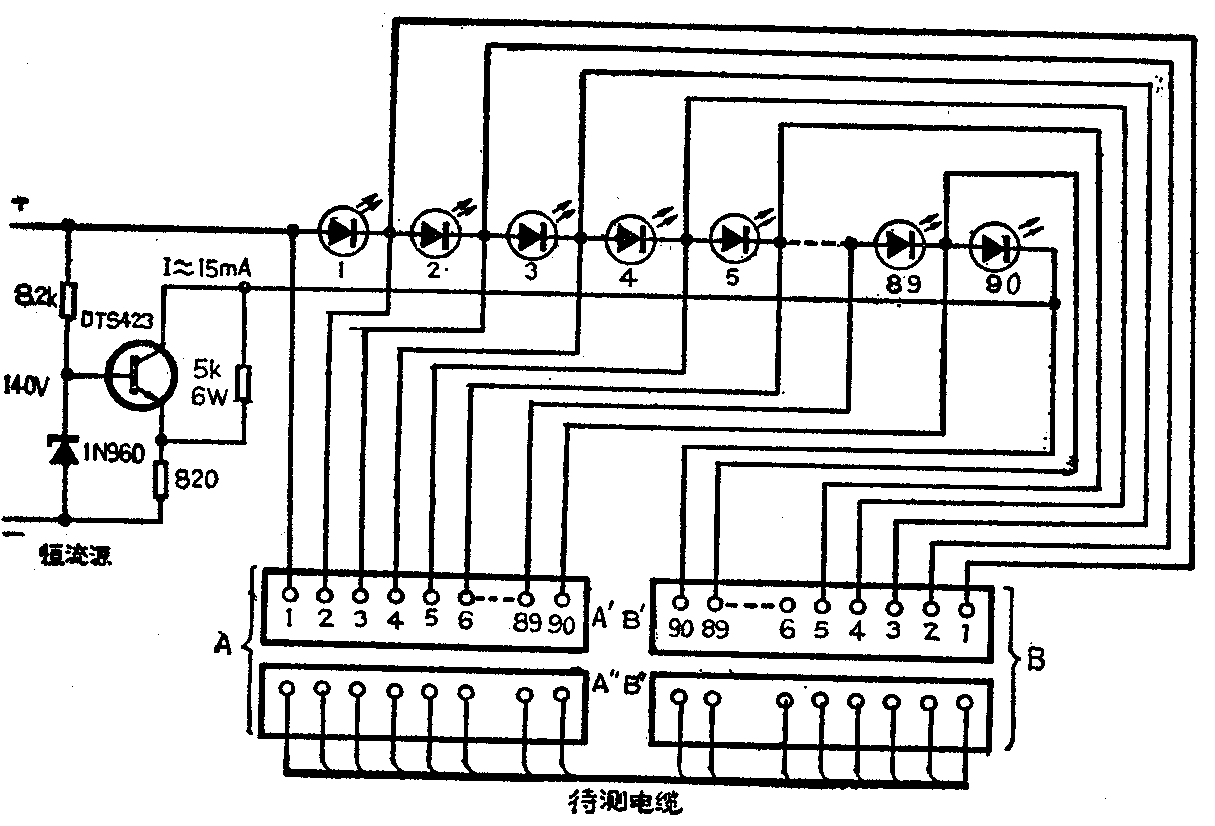

在一些电子设备（尤其是电子计算机）中，常要用到多芯电缆。尤其是使用过的电缆在使用前，检查其芯线间是否短路或芯线是否断路，可以减少工作的麻烦或带来不必要的损失。本测试器简单实用，测试方便，它主要由两只接插件和给一串发光二极管供电的恒流源组成，线路连接如图所示。
测试方法如下
短路测试：将待测电缆芯线的一端焊在接插件A的插头A″上，然后将插头A″插入插座A′。若芯线间有短路，比如插脚2～6间有短路，则发光二极管3、4和5就不会发光。
开路测试：将待测电缆芯线的两端按图示电路分别焊在插头A″和B″上，并都插入相应的插座，即插头A″插入插座A′，B″插入插座B′。若接插件A中的某只发光二极管发光，就表示它所对应的芯线是断路的。
适合量测仪器用的光耦合器电路
电路如图所示。为了使电路能可靠地工作，需将输入隔离。
图中所用的孪生光耦合器中，流过两只发光二极管的电流相同。假定两只光耦合器的特性相同，则输出电压就必然等于运算放大器的同相输入电压。由于运算放大器处于闭环内，所以使得输出电压等于输入电压。
图中的Rc和C起补偿作用，以防止运算放大器产生振荡。
若两只光耦合器的特性失配，便会引起输出电压失调和增益漂移。因此，要通过图中的2MΩ电阻及5kΩ电位器事先进行预调，以便分别对失调和增益进行补偿。两只光耦合器性能略差一些也可使用。
电路性能：-3dB带宽18kHz，相移40°；用TTL电路输入时，延迟时间25μS，上升时间55μS，下降时间40μS；线性工作时的输入电压范围为+0.5V～+5V；最高输入电压为V\(_{cc1}\)+0.5V，最低输入电压为-0.5V，电源电压Vcc1＝V\(_{cc2}\)＝12V，直流增益为1。 (以上为周联1译)
音乐电路

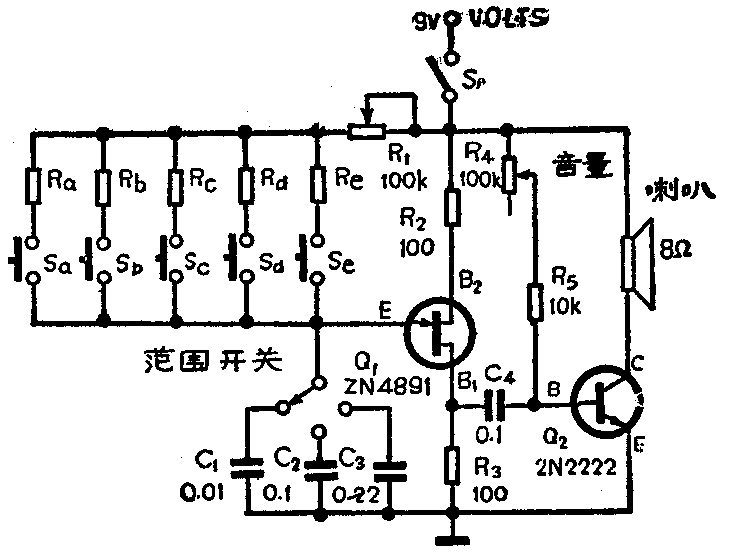

用5个单独的电阻开关和三个电容量值选择开关可以在表演式电子琴振荡器喇叭上发出15种不同频率的音乐。通过对R\(_{1}\)的调整，可获得最佳的音色组合，同时，可以任意选择电容器量值范围。在电路运行状态下，电源电流消耗大约为36mA左右。当电容开关置在0.1μF时，开关电阻分别为6.8kΩ，8.2kΩ，10kΩ，12kΩ和15kΩ就可收听到比较满意的音调。(徐波编译)
