下文介绍的电子日历除具有一般数字闹钟的功能外，还能在同一显示屏内同时显示日期及星期。而显示屏采用红绿相间以显示不同的信息，做成后极其美观实用。
工作原理
日历的核心是PMOS大规模数字钟集成电路MHZ7317B，7317与LM8361的功能及引脚排列完全一样（8361见《无线电》1986年10期的介绍），但7317多一个日历功能，月日的显示有两种方式：①按下暂停键即可显示并调校日历，但闹的功能则随之消失；②同时按下秒显示及闹显示也可以显示日历。笔者采用第2种方式，以保留闹功能。

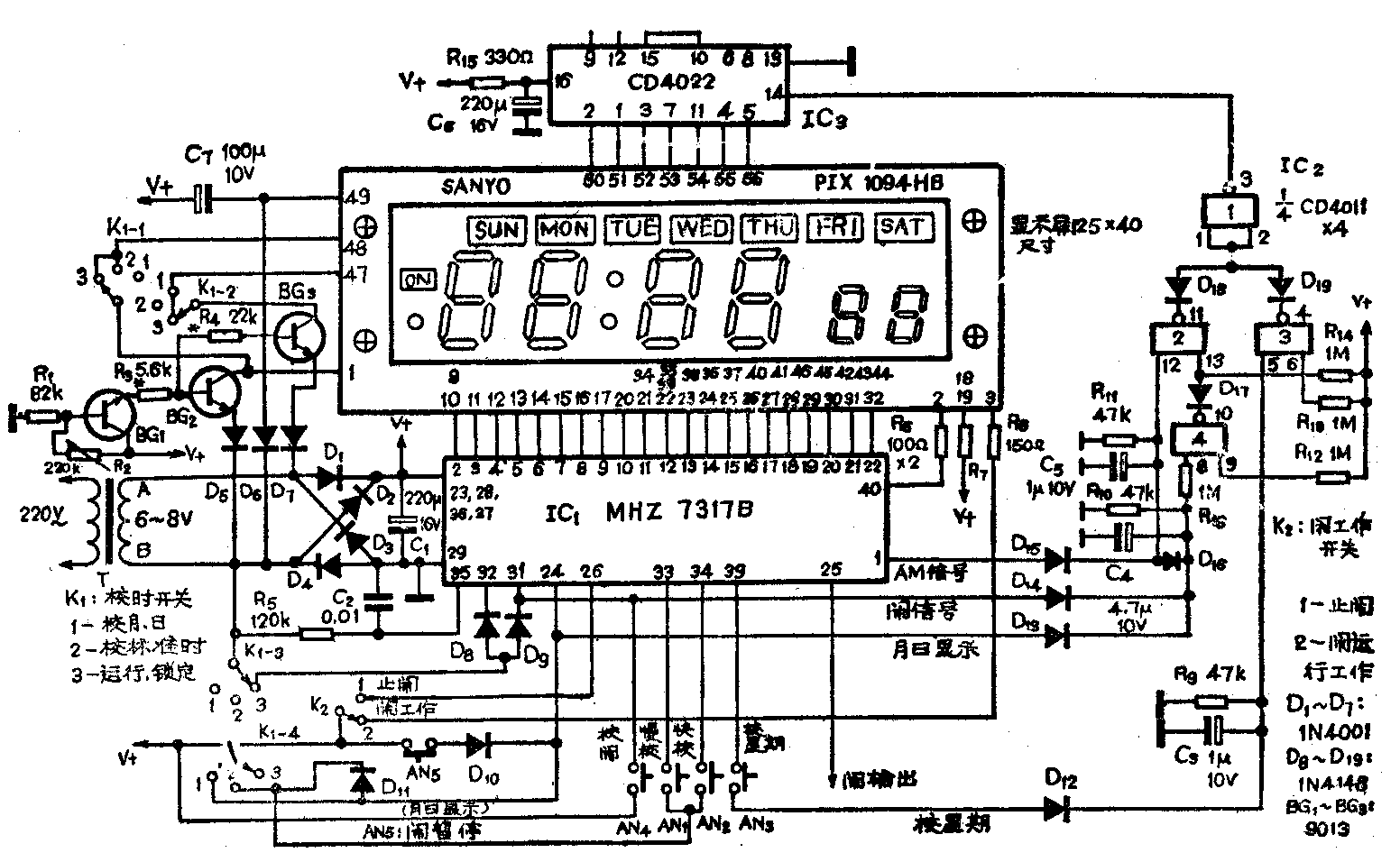

显示屏具有显示6个8字及可显示星期日至星期六的功能。其中左边四个8字用以显示时分信息，右边两个小8字用以显示日期。此外还有闹标志ON及PM小点。星期及日期发绿光，时、分、闹发红光，看起来一目了然。为便于控制，显示屏有4个共阴极，第1脚为左边两个8字及冒号的共阴极。第48脚为中间两个8字的共阴极，47脚为小绿色8字的共阴极，而星期的共阴极为第49脚。实际工作时，第3、5位8字的对应笔段连在一起，第4、6位的对应笔段连在一起。如附图所示，为实现同时显示，时间的阴极由BG\(_{2}\)控制，日期的阴极由BG3控制。它们分别接变压器次级的A点及B点，A、B两点的电位相位相反，故时间的信息及日期的信息是交替显示的，显示的频率为50Hz，利用人眼视觉暂留的作用，屏上的信息是固定的，没有任何闪烁的感觉。当BG\(_{3}\)导通时，A点为低电位，B点为高电位，B点的高电位经D8、D\(_{9}\)加于IC1的31、32脚，使IC\(_{1}\)输出日期的信息，保证BG2导通时，时分位显示，IC\(_{1}\)输出时分信息，而BG3导通时，日期位显示，IC\(_{1}\)正好输出日期的信息，实现了“同时”在同一显示屏上显示时分日期这一目的。
K\(_{1}\)为校时开关。置1时，BG3导通，可校日期。置2时，BG\(_{2}\)导通，可校时间及闹时。置3时，时间日期同时显示。此外K1～4置3后切断校时按钮的电源，起到锁定的作用。星期的计数采用外加八位计数器4022，从IC\(_{1}\)取出AM笔段作为计数脉冲控制计数器工作。
由于采用交替显示日期及时间的方式，AM脉冲是以50Hz的方式输出的，为防止误计数，电路采用4011组成触控门，保证脉宽窄于某一数值的脉冲不影响计数器工作。当AM信号到来时，YF\(_{2}\)的12脚电位变高。13脚通过R14接V\(_{+}\)，YF2输出为低电平。YF\(_{1}\)的输入为低电平，则输出高电平，向4022送去一个计数脉冲。AM高电平同时加于YF4的8脚，使YF\(_{4}\)两输入端均处于高电平状态，输出10脚变低，使YF2的一个输入端变低，锁住YF\(_{2}\)，从而保证以50Hz变化的AM信号只能通过第一个脉冲。同时，校闹及校月日时，AM信号也会翻转，故在校闹及校月日的同时，从D13、D\(_{14}\)送去一个高电平信号封住YF2，以防止星期计数误动作。校星期的信号取自IC\(_{1}\)的1Hz信号。C3、C\(_{4}\)、C5、R\(_{9}\)、R10、R\(_{11}\)有防干扰及保持电位的作用，它们不能不用，也不能随便更改它们的数值。
安装调试时，只要按资料选用正确的元件值并细心焊接，电路无须调整便可正常工作。如嫌亮度不合适，可调R\(_{2}\)（总亮度）及R4（日期亮度），在R\(_{2}\)的两端并联一只光敏电阻可以实现自动调光。冒号是长期亮着的，要闪动，可去除R7直接接IC\(_{1}\)的39脚即可。闹输出仍可使用。读者可根据这一直流电平去控制电子开关或继电器。
