语音识别电路T6658A的应用

编者按：我刊1988年第1期曾在“新技术知识”栏的“单片语音识别电路”一文中介绍了T6658 A的性能及内部结构，读者反映强烈，为此本文将着重介绍它的典型应用电路与资料。同时，为方便读者实验与开发，我们还特意组织了部分器件。

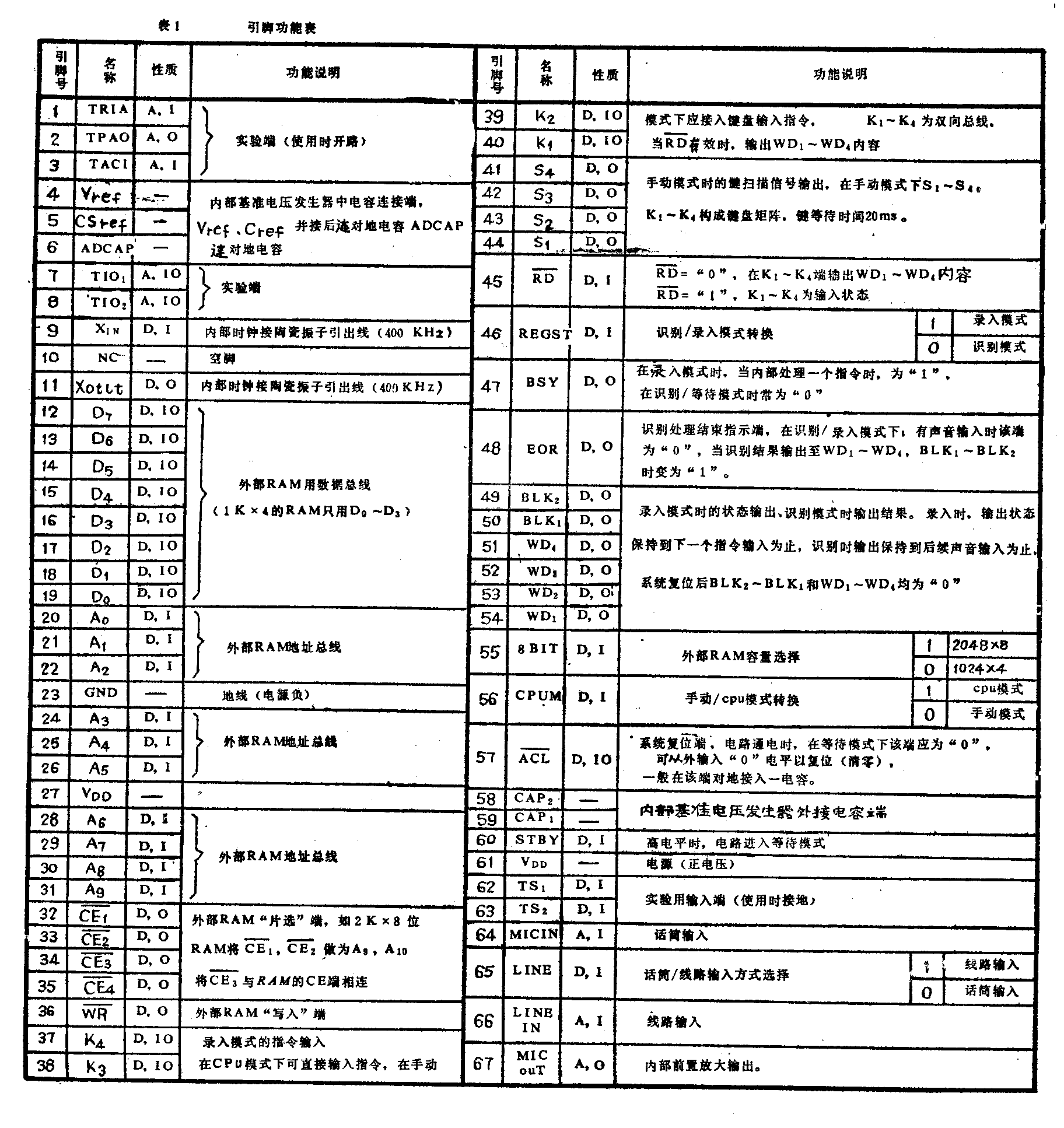

表1列出了T6658A各引脚的名称及功能。其中“性质”一栏“A”表示此脚为模拟信号输入（输出）端；“D”表示数字信号输入（输出）端；“I”表示此脚为输入端；“O”为输出端。

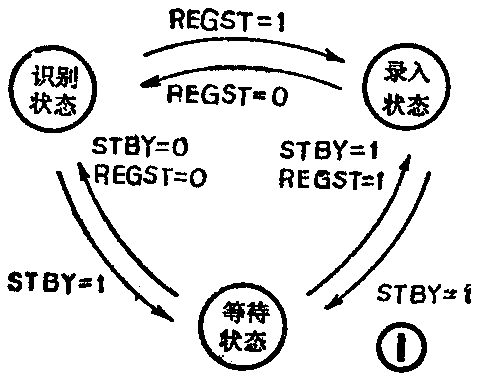

T6658A有两种控制方式：手动模式和CPU模式。采用手动模式时，通过由14键组成的键盘（10个数字键，4个指令键）输入控制命令，CPU摸式时，由微处理器将指令通过4位总线输入。电路有三种工作状态：录入、识别和等待。录入必须是在识别前进行，即将声音数据存入外部RAM内。识别即将现场输入的语音同RAM内的语音样板进行比较后产生相应的输出结果，每次输入语音后识别便会自动进行。等待状态则使电路处于静态以降低功耗。三种状态的转换关系见图1。

录入状态指令：T6658A的录入指令有BLK，ENT，CAN，ALLCAN（缩写ALC）四条指令，对于手动和CPU控制方式来说都是一样的。手动是通过相应的操作键实现；CPU控制则是将4位二进制代码输入K\(_{1}\)～K4脚。T6658A有4个录入区间，每个区间又可分别录入10个单词（单词的定义是指发音长度在0.16至0.96秒之间的语声），第1至第10个单词的录入号由二进制代码赋予K\(_{1}\)至K4脚。T6658A一共可识别40个单词。有关指令和输出代码见表2。下面详细分析录入指令的输入法：①BLK指令，代码（1100）。操作顺序为：n、BLK。n是录入的区间号（1到4）。该指令表示设定录入区间或清除单词所在的区间号，即用数字1到4指定区间号，本次设定的区间号可保持至下次设定前，录入初开始时自动指定为区间1。②ENT指令，代码（1101）。操作顺序为：在BLK指令后输入（n、BLK）、m、ENT。m为单词的录入号（1到10）。可连续以数字1至10指定并键入ENT指令，此时电路即进入等待语音输入状态。（待续）T6658A及套件将由深圳西乡震华电子器材经销部供应，读者可直接与该部联系或见下期供应消息。(周伟都)
