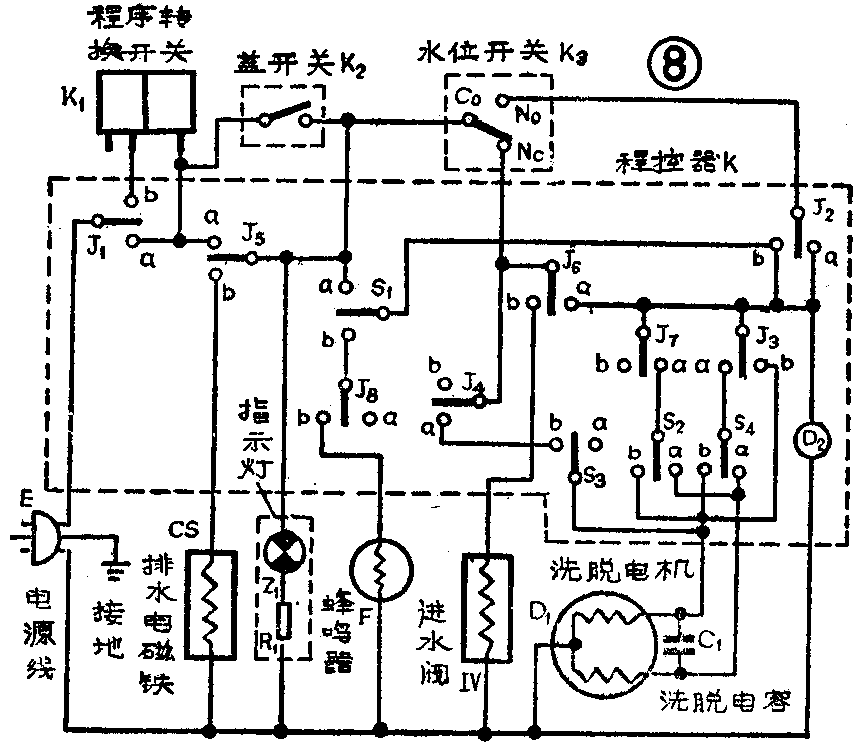

图8是波轮搅棒式有程序选择键的套缸全自动洗衣机电路。机械程控器K型号是CK—A，工作电压187伏～242伏，主触点允许通过电流2安，副触点允许通过电流2.5安，使用寿命要达到5000小时，轴的操作力矩要小于650×10\(^{-}\)3牛顿·米，走时精度不超过±3％，噪音低于55分贝。它由8个主凸轮和J\(_{1}\)～J8主触点，4个副凸轮和S\(_{1}\)～S4副触点及220伏永磁同步电机D\(_{2}\)等组成。进水阀IV型号是ZF－A或XZ2－A，规格220伏，吸合时电流要小于0.03安，工作15分钟后的外表温升低于30度，耐水压0.3公斤/（厘米）2～8公斤/（厘米）\(^{2}\)，噪音小于50分贝，使用寿命10万次。三档水位开关K\(_{3}\)的型号是YF－A或WK—1，规格250伏2.5安，使用寿命超过50000次，加0.05公斤／厘米2气压值30分钟后不漏气，绝缘电阻要大于100兆欧，触点接触电阻要小于0.035欧。盖开关K2的型号是XMK－8型，规格250伏3安，触点接触电阻要小于0.035欧，触点压力要大于30克。交流排水电磁铁CS型号是XQB3－2或XD30－1，工作电压187～242伏，动铁行程约26毫米，吸力要大于3公斤，吸合电流小于0.35安，温升小于65度，使用寿命10万次，噪音小于50分贝。D\(_{1}\)是150瓦左右的单相电容式异步电机，型号YY－XT2－150或XPD－150，运转电流要小于1.3安。金属化聚丙烯电容器C\(_{1}\)规格是10μF±5%／AC400伏或12μF±5％／AC400伏。上述零件的其它要求和电路中的F、K1、Z、R等与图4和图7相同。用该电路控制的洗衣机由日本日立公司在1982年底首先投放市场。由于采用了程控器和程序转换开关，桶中间又有一根竖起的棒，所以它工作时能选择三种洗衣程序和一个转换程序，与中小波轮式洗衣机相比，洗涤不均匀度可减少62％，衣物缠绕程度能降低70％，磨损率可下降47％，而且使整个洗衣过程实现了自动化。该电路是日本日立PAF—615型全自动洗衣机电路，南京三乐牌XQB25－2、上海海豚牌和白浪牌XQB30－1（无蜂鸣器）、常州飞牌XQB30—2等全自动洗衣机也采用此电路。

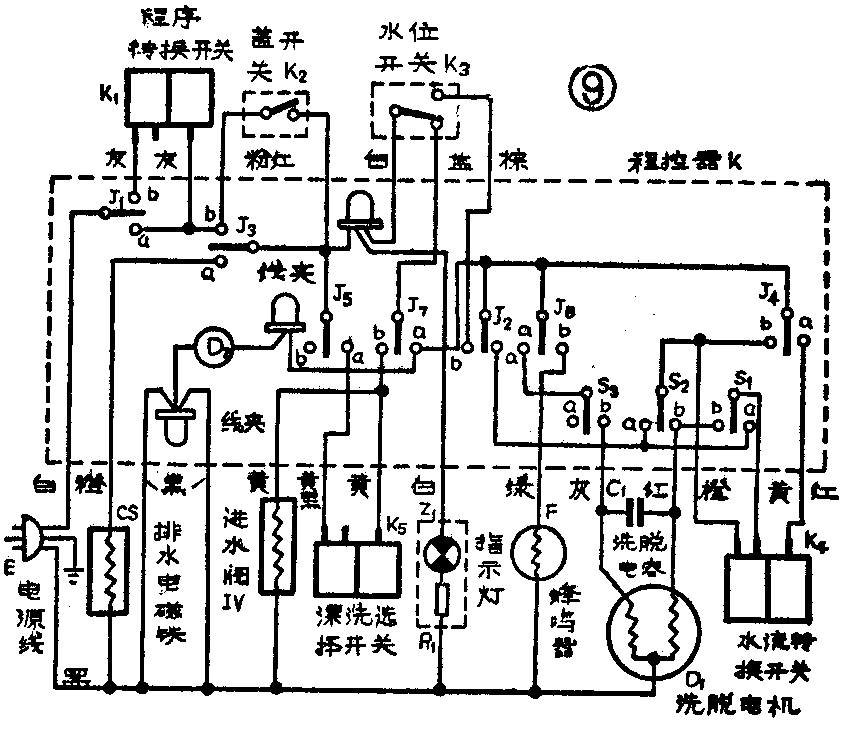

图9是有程序选择键、水流转换键、漂洗选择键的套缸全自动洗衣机电路。机械程控器K的型号是CXD－Q\(_{3}\)或CK－Ⅲ（910），它由7个主凸轮和J1～J\(_{7}\)主触点、3个副凸轮和S1～S\(_{3}\)副触点、220伏极爪式永磁同步电机及3个塑料封口线夹等组成。进水阀Ⅳ型号是SJN8031或DCF－1，规格220伏，吸合电流要小于0.025安。四档水位开关K3型号是XSW—4A或SJIV8021，规格250伏3安。其它要求与图8相同。该电路除保留了图8电路所具有的全部功能和特点外，又增加了柔洗和强漂洗功能。采用该电路控制的洗衣机能降低对毛线、蚊帐等松散型衣物的磨损程度，能提高对污垢严重的紧密型衣物的洗净率，而且在抗干扰能力、成本、实用性等方面都优于其它型式的机种。广东江门金羚牌XQB30—3、广州五羊牌XQB25—11型大波轮全自动洗衣机以及日立牌PAF—910、南京莫愁牌和柳州双马牌XQB35－1型（无漂洗选择键）全自动洗衣机均采用此电路。

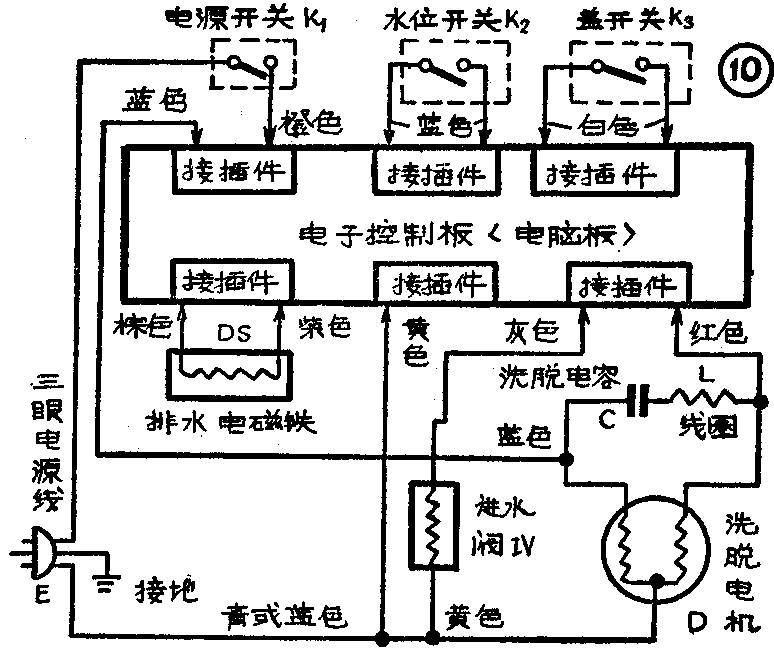

图10是微电脑控制的套缸全自动洗衣机电路。电脑板型号是ETS－73型或CXMCA—Q－1型，它上面有进口芯片MN15828,220伏的P2812变压器，EFB—4F蜂鸣器等。进水阀Ⅳ的型号是SJN－8031或DCF—2。五档水位开关K\(_{2}\)（有一档补水用）型号是PS—63—5或XSW—5A。盖开关K3型号是SF—68。DS是直流排水电磁铁，型号MG－43V－5或MQZ－40N，工作电压直流200伏，吸合电流要小于0.065安，吸力大于40牛顿。单键电源开关K1型号是SP－170，规格250伏3安。D是180瓦的单相电容式异步电机，工作电流要小于1.53安，输入功率约400瓦。洗脱电容C的规格是15μF±5％／AC400伏，型号CBB60。阻尼线圈L由长3米的28根φ0.15毫米规格的塑料胶质线绕制而成。上述电器件的一些其它要求与图8、图9相同。采用该电路控制的洗衣机有7种程序可供选择使用，而且还有自动控制脱水、排水、自动校正等功能。所以用该电路控制的洗衣机工作时噪音低、振动小、精度高，而且还省时、省水、省电。日本松下爱妻号NA－711型洗衣机及无锡小天鹅牌XQB30－8型微电脑套缸洗衣机采用此电路。(吴忠义)
