问：一台JVC7705PK型20英寸彩电，行输出管2SC1413A击穿，因无此管，用2SC1942代用后很快又击穿，问是否为2SC1942参数不符合电路要求？还是另有故障？
答：用2SC1942代替2SC1413A作为行输出管是完全可行的。这两管参数如下表所示。
从上表可见，两种管子的V\(_{CBO}\)、PC是一致的，只是I\(_{C}\)参数有所不同，即2SC1942的IC值小于2SC1413A，但这并不是造成2SC1942损坏的根本原因，因为从行输出管屡次击穿的现象分析，只有当高电压加到行输出管两端并超过其所能承受值才会造成行输出管的击穿（短路）性损坏，而如果是通过行输出管的电流过大超过管子的I\(_{C}\)值造成其损坏，那只能表现为管子的开路（烧断）性损坏，不会是短路。所以行输出管的屡次击穿是由其他原因造成，与代用管2SC1942的参数无关。（季军）
问：有台飞跃47C2－2型彩色电视机经常出现一个怪现象，即在收看有图象的节目时一切正常，但在转换频道时，特别在转到无图象频道时，光栅会突然一亮而最后消失，不知是何原因？
答：这种故障是飞跃47C2－2型彩电的一个特殊故障，一般是由保险电阻R\(_{725}\)（1.5Ω）变值造成的。当出现故障时，焊开R725的一脚进行测量，发现其阻值已大大增加，变成几十欧或几百欧。R\(_{725}\)的阻值增大会造成电源输出电压降低，电源电压降低后，使场振荡部分的工作电压变低，使场振荡幅度变小，这样连锁反映最后出现上述故障。（周康生）
问：一台黄山牌AH4724C1型彩色电视机，在观看时突遭雷击，随后声光全无。经检查，发现开关电源的厚膜组件A\(_{3}\)01（JUO114）被烧毁，开关管Q311（2SD1403）被击穿，扫描电路和其余电路均未查出异常。焊上新的Q\(_{311}\)301后，仍无声无光，不知何故？
答：在此开关电路中，如果换上的新品2SD1403和JUO114均良好，则B\(_{1}\)4端均应有输出电压。正常时B\(_{1}\)对地电压为130V，B2为16V，B\(_{3}\)为180V，B4为26V，如果测得B\(_{1}\)4的对地电压有异常，则表明故障点在开关变压器T\(_{3}\)01上。有可能是雷电击穿2SD1403的同时也将T301的初级绕组④、⑥端击穿了。当T\(_{3}\)01的初级绕组④、⑥端击穿时，④、⑥端上无脉冲电压，使次级无整流电压输出，导致无声无光。（侯永鸿）
问：有一台日产胜利牌7885 JM型56厘米彩电，每次开机10～40分钟后图、光、声即全部消失。关机一段时间后再开机则又能正常工作。经检查，故障发生时开关电源的输出电压极低，但仔细测量开关电源各主要元器件则没发现有损坏的。这是什么原因？

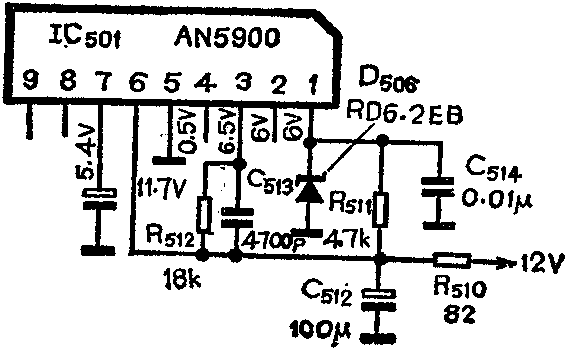

答：这是开关电源中某个元器件热稳定性差所造成的。有关电路见下图，根据一些检修实例来看，较常见的是开关电源基准稳压二极管D\(_{5}\)06及控制集成块IC501（AN5900）热稳定性不良。检修时，可在刚开机时测量IC\(_{5}\)01的各脚电位，此时大都正常。然后在故障发生前一段时间内监测各脚电位，主要是①、③、⑦脚电位，若电压明显改变，在外围电容无漏电的情况下，便可确定是D506或IC\(_{5}\)01不良。若换D506（可用国产6.2V左右的稳压管代）无效，就该换IC\(_{5}\)01了。（申沅）
问：一台美国产奥林匹克51厘米彩电中的集成电路TEA5030损坏，现看到有一种型号为TDA5030的集成电路出售，不知能否代换TEA5030？
答：TDA5030不能代换TEA5030。因为TEA5030是彩电视频矩阵处理电路，而TDA5030则是VHF调谐器、混频、本振电路，两者功能风马牛不相及，完全不同。（王德沅）
问：一台青岛牌14英寸彩色电视机，更换偏转线圈后，光栅右侧有一固定黑边，不知应如何排除？
答：这种故障是由于更换偏转线圈引起行消隐时间过长造成的。一般电视机电路都把行扫逆程脉冲作为消隐信号，逆程时间T\(_{逆}\)（即脉冲宽度）取决于行偏转线圈的电感量（L）和逆程电容（C），其关系为T逆=π\(\sqrt{LC}\)。当新换的偏转线圈比原来的电感量偏大时，会造成逆程时间增大，消隐时间变长，从而缩短了正程扫描时间（因行扫描周期是固定的64微秒），因此在光栅右侧出现了固定的黑边。在这种情况下，适当减少逆程电容的容量，可排除其故障。（王文凯）
问：一台东芝182E5C型彩色电视机，出现彩色紊乱故障，关闭色饱和度旋钮，黑白图象正常。经检查，视放电路正常。更换集成电路TA7699AP，故障如故，不知如何解决？
答：在这种情况下，首先用消磁线圈对显象管进行外消磁，如果故障消除，有可能是电视机中的消磁电阻R\(_{89}\)0开路。（刘振祥）
问：在电视机接收十频道电视节目收音机接收90MHz调频广播时，图象的同步受到干扰，同时屏幕上出现网纹。把调频接收机关掉（调频接收机为咏梅S303），干扰立即消除。请问这是何原因？
答：这是调频接收机的本振二次谐波干扰。当接收90MHz的调频信号时，本振频率的二次谐波为（90＋10.7）×2=201.4（MHz）。十频道电视频带为199～207MHz，干扰频率201.4MHz正好落在十频道频带内，并在图象载频200.25MHz附近。由于咏梅S303接收机线路简单，本振辐射较为严重。经测试，该机附近201.4MHz信号场强达62dB。如果电视信号场强与调频本振二次谐波干扰场强之差不超过45dB（保护频率标准），即可在图象上出现网纹干扰，甚至干扰同步。同理，当调频广播频率在87～100.8MHz范围内，使用低档调频接收机收音时，还有可能干扰电视第九、第十一和第十二频道的信号。（秦臻）
问：一台双卡机的二号仓的自停触头在正常录、放音时，发出“嗒嗒”声，机器在无带空转时，则不出现上述情况，请问如何排除此类故障？
答：这种现象是由机器自停机构误动作所引起。故障原因有磁带引起的，也有机芯引起的。所以要确认是否所有磁带放入均发生上述故障，可用一盘质量较好的磁带放音试之。
磁带引起的原因是：磁带盒表面粗糙，制造尺寸精度不高；磁带供卷带盘运转不灵活；磁带卷绕端面不平造成磁带无法运走等而使机芯自停机构误动作。
机芯故障一般有：
（1）自停触头与磁带面不垂直，或塑料触头与自停杠杆之间的连接松动，当按下放音键后，自停触头碰到磁带盒壳，引起自跳。排除方法是拆下自停杠杆作适当整形后再装上。若塑料触头已松动，可把触头与杠杆相对位置恢复正常后用502胶封固。
（2）机芯供卷带轮前面遮板翘起；机芯供卷带轮轴与机芯平面不垂直；带盒仓内磁带托片位置太低；无法使带盒上的定位孔进入到机芯定位销上及机芯供卷带轮无法正确进入磁带的供卷带盘内等引起自停机构误动作，发出“嗒嗒”声。只要把遮板和弹簧托片整形安装好，即可，若机芯供卷带轮轴不垂直，要把供卷带轮卸下，小心校直该轴使之与机芯平面垂直，再重新装上供卷带轮。
（3）盒盖门两侧弹簧片弹力太大或两边弹力不均匀，当关上盒门磁带落位不正，引起不能走带。
在上述故障排除前提下，自停机构还误动作，则可拆下机芯飞轮，适当调整自停杠杆在飞轮内柱状触杆与飞轮凸块的相对位置来改善自停机构的灵敏度。此项调整要适量。(彭贤礼)
问：检修一台JSL－4型收录机（浙江萧山无线电厂产）和一台MDDEL－25L2型收录机（宁波录音机厂产），出现了同样的故障：放音时交流声很大，就是取出磁带，按下放音键仍有交流声。收音时正常无交流声，检查电源及滤波电路均正常，问如何查修？
答：这种故障一般不是电源的原因，其原因有三个方面：①放音前置放大器增益偏高、通过耦合形成正反馈而产生低频振荡，听起来与交流声一样。这可以通过调整输入回路的电阻和适当降低电源电压进而降低增益来消除交流声，当然放音音量也将有所减小。②录放磁头引线过长或屏蔽不良，如屏蔽线断线、开焊等。③放音放大器及机芯金属部件接地点不合适。使电流走向及汇入点不合理，形成热噪声等杂波并反馈到输入端经放大器放大后而发出交流声，因此检修时对上述后两点可将原接地线断开，然后试接，直到找到无交流声点接地。还可以另外并接或加粗接地引线试验。这没有固定的程式，不过通过反复试验查找接地点，是可以消除交流声的。（季军）
问：我用邮购套件自装了一台袖珍收音机。通电试听只有“呜…… ”的啸叫声，查电路连接无误、各元器件也良好，不知问题在哪里？该机采用单片收音机集成电路D7641组成。
答：这种啸叫声是电路产生自激的表现。尽管元器件无损、连接正确，但元器件布局及印制线路布线不良也会引起自激现象。对于用D7641组成的收音机，引起自激的主要因素在于：前级地线（④脚）和后级地线（脚）回路没有很好分开；磁性天线离D7641太近或平行；功放部分元件离磁性天线太近。只要一一予以检查纠正就能消除自激。此外，将⑨、⑩脚对地退耦电容器的容量分别增至220～470μF和1μF左右，对消除自激也很有作用。（申沅）
问：一台珠江牌PR－2306型双卡收录机，放音正常，但时常录不上音。故障现象是：录后回放，原节目抹不掉且伴有“嗞嗞啦啦”的新录制节目声，用空白带录也是这种声音，经检查并非波段开关接触不良，那么故障何在？
答：可从两方面找原因：①抹音磁头引线虚焊、脱落或磁头线圈霉断。这样偏磁电源无法加在抹音头上，就抹不去原先磁带上的信号。因抹音线圈是超音频振荡电路中的一个电感元件，该电感开路会引起加在录放磁头上的振荡频率、振荡电压都改变，所以录音效果极差。②超音频振荡器电路中元件出了故障，使振荡器临界停振，也会产生所上述的故障现象。（张国华）
