近年来，随着人民物质生活水平的不断提高，人们开始追求精神生活的丰富多彩。于是，当“大家乐”式的卡拉OK（KANAOK）磁带伴唱机在日本问世以后，这一有益于身心的健康活动很快就传入了我国。本文介绍几个各具特色的卡拉OK电路，供大家参考。
歌声隐没电路
歌声隐没电路如图1所示。我们知道，双声道的唱片、盒带节目在录音时，一般把两声道的乐器排列分成左右，以产生立体感较强的效果。而歌唱声则多数安排在中央，通常左右声道的信号电平区别不大。为使歌声隐没只保留配乐，图1中的右声道输出先被IC\(_{1}\)反相，再与左声道的输入（IC2）混合，此时，如果歌声在左右声道的幅度绝对相等，就会将其从输出信号中消除，但实际上输出端会残存轻微的歌声，无形中为代唱者的演唱增添了声音的纵深感。不过，立体声信号经过这个歌声隐没电路的处理后，就变成单声道信号了。
歌声插入电路

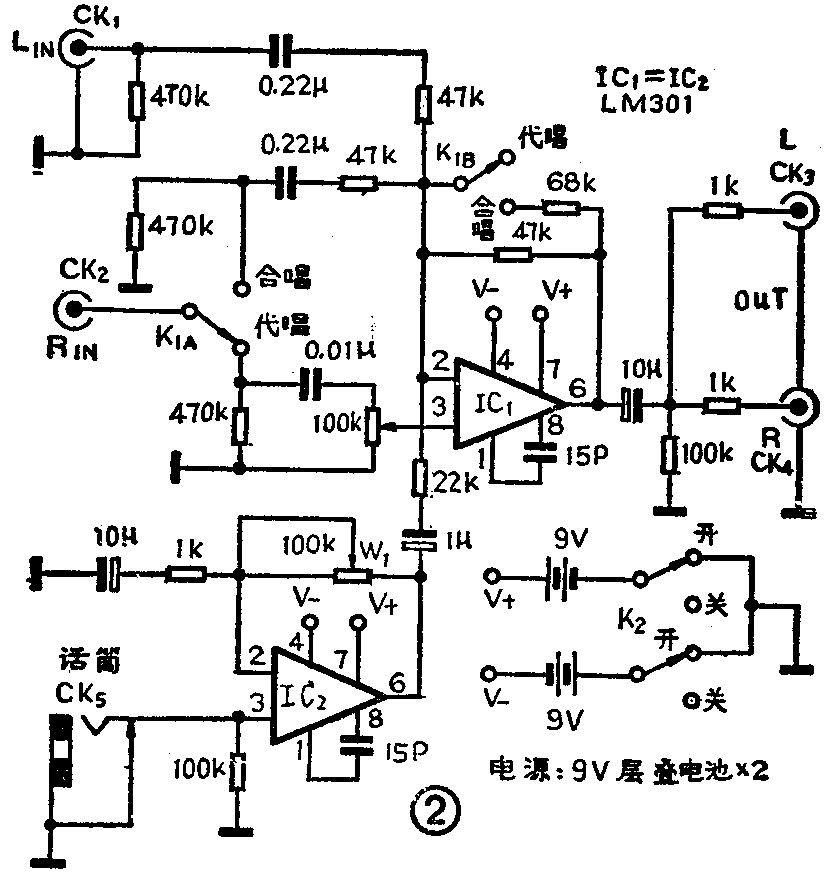

图2是一个带话筒输入部分的卡拉OK电路。由图可知，当K\(_{1}\)掷在“合唱”位置时，左右声道及来自话筒的3路输入信号均被混合送到IC1的反相输入端，经IC\(_{1}\)作进一步放大，从CK3、CK\(_{4}\)输出，因为此时IC1只起简单混音作用，所以对着CK\(_{5}\)插入的话筒唱歌，即能相应地从CK3及CK\(_{4}\)端获得与原声带歌星“二人合唱”的输出信号。
将K\(_{1}\)拨至“代唱”位置时，左右声道的输入信号分别被送到IC1的正负输入端，其中一路信号被IC\(_{1}\)反相，假如歌声在左右声道的电平一致，就能互相抵消不再在输出信号中重现（实际上，为了防止乐器信号也一道被衰减掉，左右声道的输入偶合电容器分别选取不同的容量，这样，虽然这两路信号同相，但由于两者幅度不等，故此并不会被完全抵消）。这时，只要对着话筒，即可伴随熟悉的音乐用自己的歌声代替原歌星演唱了。

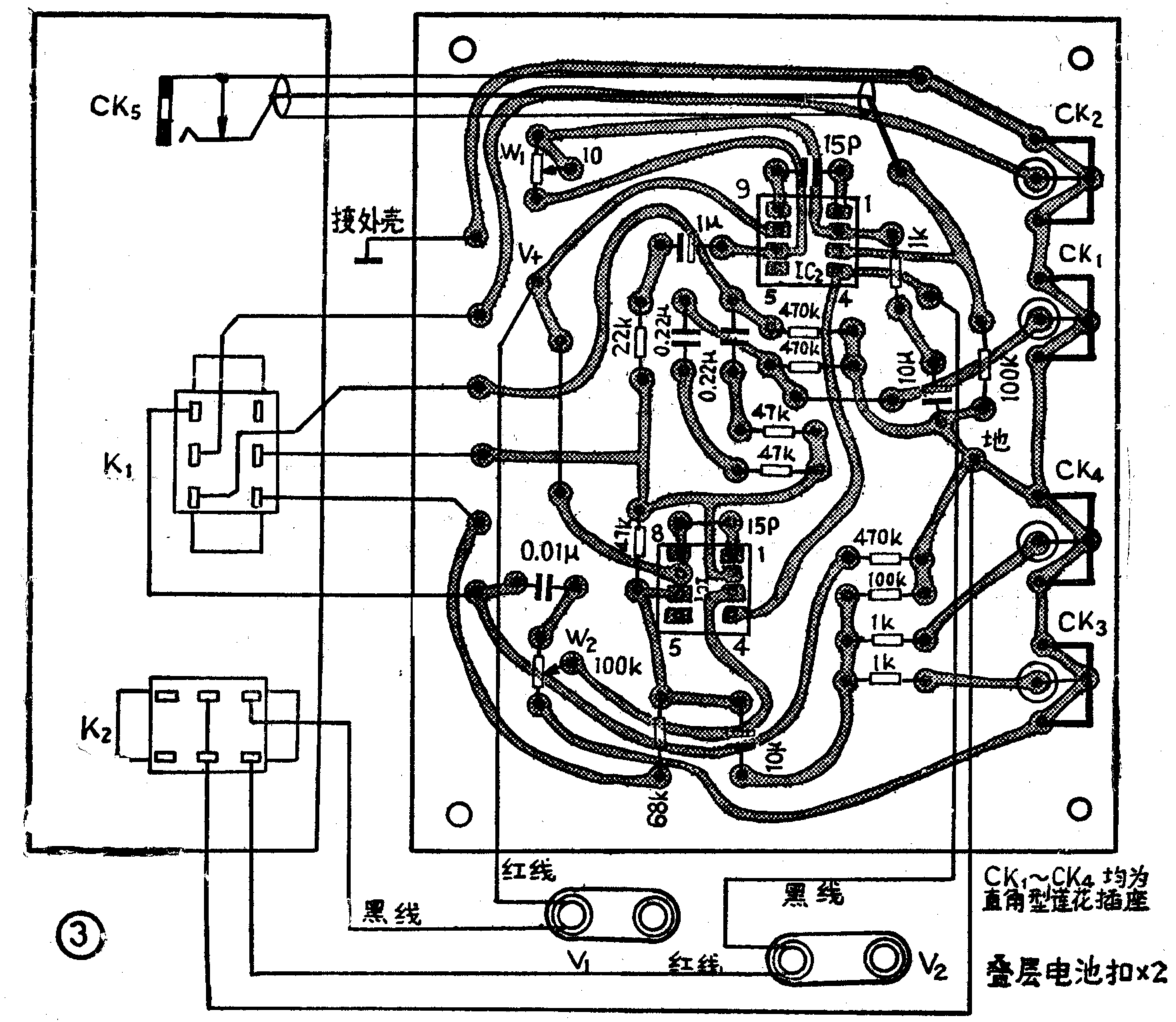

图3是该歌声插入器的印刷线路板元件安装图。一般装接无误，把它接于音响设备的前级输出和后级输入之间，无须特别调试，便能投入使用了。其中W\(_{2}\)是用来调整节目源中原歌声强弱的电位器，W1为话筒音量控制器；当对着话筒唱歌时，可利用它调整话筒放大器的增益，令插入的声音均匀地混入节目的信号中。使用时要防止声音反馈引起啸叫声，以免损坏扬声器系统。此外，该机可采用两个9V叠层电池作正负双电源。更换电池时先将电源开关关上。
具有混响效果的伴唱机
以上介绍的两个电路比较简单，适用于要求不高的场合。为满足更讲究品味的人士需要，这里再向读者推荐一个功能完整，可方便地与双卡收录机等音响系统连接的伴唱电路。
大家一定都有这样的体会：在音乐大厅中欣赏音乐时，除了能听到舞台方向传来的直达声外，还听到一系列反射声，这些反射及折射过来的声音，可使音色更加丰满、余韵无穷。但是我们在普通的房间中演唱，就失掉了这种“现场感”。
为了弥补以上缺陷，人们制造出各种诸如弹簧混响器、金箔混响器、电子混响器等人工混响处理器来模拟自然的混响效果。随着大规模集成电路技术日臻完善，其中新一代的混响器多用电子式延迟器件——斗链式电路（BBD）和与其相配合的时钟发生器集成电路构成。利用BBD电路可将输出端的信号延迟一段时间后，反复运回延时电路的输入端，从而得到一系列的延迟信号，把这些信号和未经延迟的信号混合，便能产生模拟音乐大厅的混响声效果。致于时钟发生器的作用是提供两个使BBD电路正常工作所需的时钟脉冲信号。
根据上述原理，用一只型号为MN3207的BBD电路及一只型号是MN3102的时钟发生器，外加部分其他元件，构成了图4所示的伴唱机，它可以附加在一般音响设备中实现伴唱功能。如果使用的是双卡录放机，还能录下美妙的歌声予以保存和反复欣赏，十分有趣。
下面简述一下图4电路的工作原理：第一级是由高β值低噪管9014组成的话筒前置放大器，可同时接两个话筒，方便地进行合唱或二重唱。两路话筒放大器的电路完全相同，在两者的输出端还设置了各自独立调节的话筒音量控制电位器，调校很方便。第二级是由TL084集成电路的第一运放组成的混合放大器。这一级将两路话筒信号再适当放大，并对话筒频率特性进行均衡，使总的频率特性曲线更趋平直。第三级为防混淆低通滤波器，由TL084的第二个运放构成。目的是使信号能正确传送而不发生倒置、混淆等引起的失真。第四级是可产生特殊效果的延时器。信号通过BBD电路得到延时，经过延时的信号送到输出滤波器中，滤除开关干扰波和超声频信号。然后与话筒来的直达信号相混合，送进由TL084第四个运放组成的输出放大器。与此同时，取出一些延时过的信号，重又送回延时器的输入端，以获得多次延时，模拟出自然的混响声。最后，经输出放大器放大的总混合声频信号，分作L、R两路，每路先与音响设备放音卡来的音乐信号混合，再接到功放级的音量电位器上。当然，若同时取出适量混合信号送进录音卡录音，就能借此偿试一下自制录音带的滋味了。
图5是该伴唱机的印制线路板元件安装图。由于BBD电路及时钟信号发生器均为MOS型电路，极易被感应静电所损坏，焊接时要先切断烙铁电源或使用外壳接地的烙铁，当然选用IC插座安装的话，就比较安全了。
该机的调整很简单，一切装接无误后，把各电位器关至最小位置，然后接通电源，用万用电表检测图4电路所示的各点直流电位，只要和图中标注的数值基本相符即可。再在＊处与地之间接入一只毫伏表，调整W\(_{3}\)微调电阻使表针读数为最小。调好后，就可开机试听了。插入话筒，音响设备选择在放音位置，把话筒音量电位器及音响设备的音量电位器调到所需位置，此时对着话筒讲话，在扬声器中应随即听到被放大的声音。接着把混响电位器推到最大位置，轻轻敲一下话筒，假如在扬声器中听到一连串从大到小的敲击颤音，即表示系统工作正常，可以投入使用了。实际使用时，先将卡拉OK带置于放音卡放音，同时配合调整话筒音量，并把混响和音量电位器均调至适当位置，便可演唱了。
需要指出的是，为避免产生令人讨厌的声反馈啸叫，话筒须用指向性强的话筒，灵敏度不必太高。此外还要注意混响电位器的位置，以混响声适当而又听不到摆动回波声为好。(杨伟雄)
