TP－920型放象机是由珠海组装的，与它电路完全相同的还有珠宝VD－900p等型号放象机。在这种型号放象机中，电源稳压集成块和带盘检测组件经常损坏。由于这两个组件不容易购买到，常给维修带来困难，因此，本文介绍一下在无原配件情况下的应急检修方法。
1．电源稳压集成块
TP－920型放象机的电源部分电路如图1所示。在此电路中三端稳压集成块3132V很容易击穿，当它击穿后，使输出端的13V电压增至30V以上。曾用常见的集成块7812代换，但代换后7812很快发烫，立即烧掉。后来采用分立元件组成的电路代换，其效果很好。具体代换电路见图1，原机电源组件部分有一块很大的散热铝板，大功率管3DD15C可直接固定在上面。
2．常盘检测组件

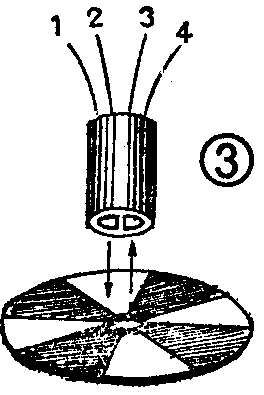

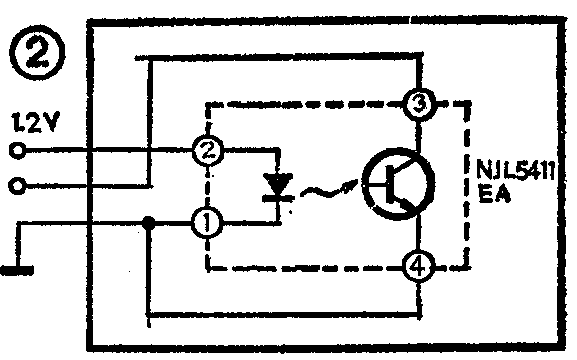

带盘检测组件是由一只发光二极管和一只光电二极管组成，其电路结构如图2所示。该组件位于右侧收带轮下面（将底盖板取下便可看见），其工作原理是：当机器正常工作时，收带盘不断地转动，在带盘底下有一个反光镜，如图3所示，此反光镜间断地反射发光二极管的光线，使光电二极管断续地受光，这样输出端便有脉冲信号输出，此脉冲信号再输入到系统控制电路中。如果带盘由于某种原因停止转动，则系统控制电路收不到送来的脉冲信号，因而使机器自动停止（自保），以防止损坏录象机及磁带。

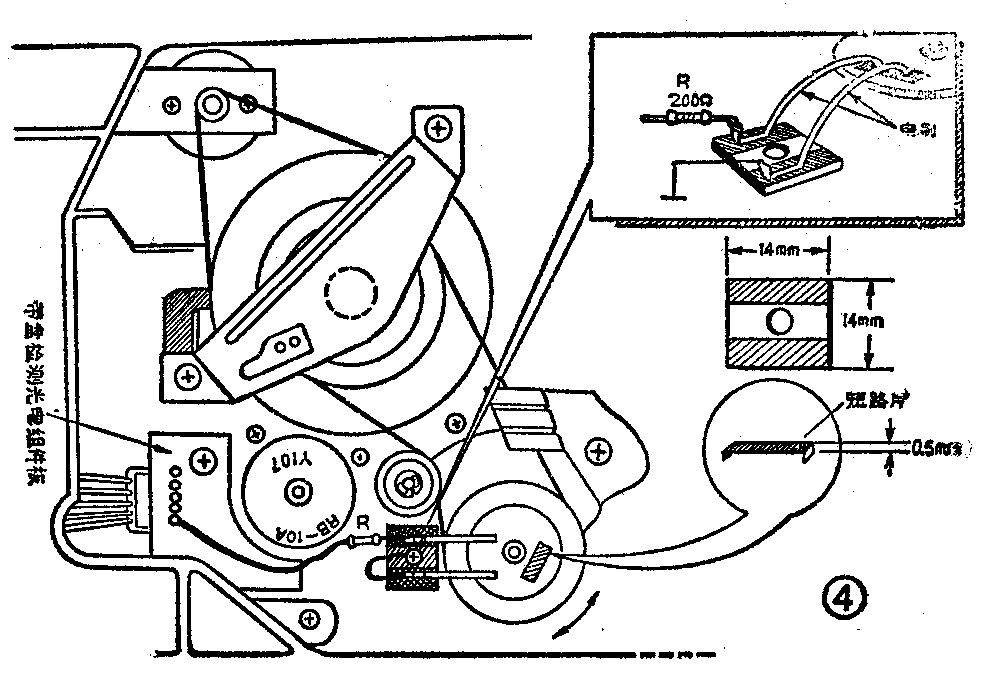

在该型号放象机中，带盘检测组件中的光电管很容易损坏，曾用过国产的光电管代换，但由于找不到高灵敏度的光电管，小小反射镜的反射光线又有限，并且也无法安置距焦良好的小透镜，因而光电管几乎没有脉冲输出，无法使机器恢复正常。后来想出一个办法，让收带轮转动时能产生一个脉冲信号来代替光电管产生的脉冲信号。具体做法如下：先找一块14mm见方的敷铜板和两个弹性良好的黄铜片，用黄铜片做两个宽0.5mm的窄条，做为电刷，敷铜板的制作以及与电刷连接见图4中的右上小图，然后将它固定在收带轮下方，利用原机上已有的螺钉固定，见图4。再将一条小铜皮折成9，用电烙铁将其烫在圆轮的上面。由于轮子是由塑料材料制成的，因此，用烙铁在铜皮两端稍压一下，铜皮即可在轮上粘牢，只要轮子上的铜皮随轮子转到电刷处能使两电刷短路即可，最后再用引线将一个电刷通过一只200Ω的电阻焊到原光电二极管的引线处（如图4所示），另一个电刷用引线接到地端。注意电刷的弹力要适中，弹力太大时，会产生噪声。当收带盘正常工作时，电刷间断地被短路，系统控制部分便收到所要的脉冲信号，这样整机便继续正常工作。
曾用这方法修理过几部这样的放象机，效果很好，未再出过故障。(韦岐嵯)
