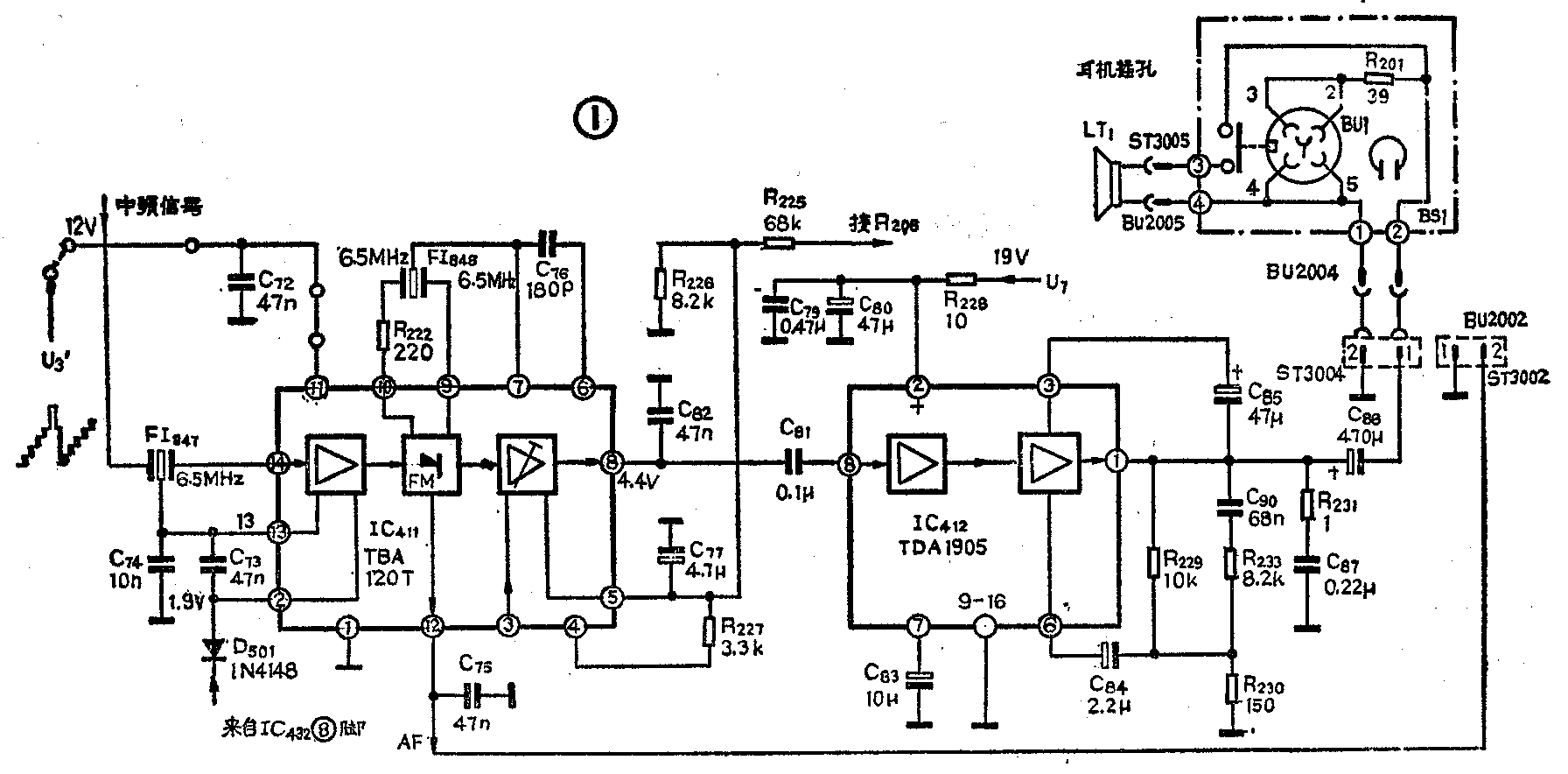

德律风根415机芯彩色电视机的伴音通道部分是由TBA120T和TDA1905两块集成电路组成。TBA120T主要功能有伴音中频放大，鉴频检波。 TDA1905主要功能有功率放大输出，具体电路如图1所示，下面介绍这部分电路的工作原理与检修方法。
工作原理
从中放电路输出的信号首先进入FI\(_{847}\)，FI847的作用是带通选择，频率为6.5MHz，带宽为+150kHz。然后信号从IC\(_{411}\)的脚输入，在集成电路内进行放大和鉴频检波，从⑧脚输出。IC411⑧脚和⑨脚外的FI\(_{848}\)是调频检波的谐振元件，谐振频率为6.5MHz，这个频率不能作大的调整，只有通过C76的负反馈作用作稍微的调整。②脚外的二极管D\(_{5}\)01与行扫描电路配合消除静噪。当电视机接受电视广播信号时，行扫描集成电路IC432内的同步分离电路分离出行同步信号，使其⑦脚输出一个12V的高电位。⑦脚输出的高电位又直接加到D\(_{5}\)01的负端，使D501截止。当无电视信号接收时，IC\(_{432}\)中的同步分离电路无信号输出，则⑦脚电位为0V，使D501导通，这样TBA120T内部的伴音放大电路的输出信号就对“地”短路，使噪声被抑制掉。IC\(_{411}\)的脚为经过鉴频检波后的伴音音频信号输出端，可直接供给外电路输出使用（如供给录音使用等），这是一个高阻的输出信号。⑤脚的电位是通过电视机面板上的音量电位器R206来调节，⑤脚的电位高低，可控制音频信号的幅度。③脚可以做为一个外电路的音频信号输入端使用，当③脚上有外加信号输入时，电路可通过②脚和D\(_{5}\)01的作用，使原电路中的电视伴音信号中断。
从IC\(_{411}\)⑧脚输出的信号经C81隔直耦合进入IC\(_{412}\)的⑧脚，在集成电路中进行音频信号放大及功率输出，由①脚输出，经C86耦合供给扬声器工作，信号最大输出功率可达6W。在扬声器的电路中还接有五芯插孔，可供外接耳机等使用，阻抗为抵阻。
检修方法
这部分电路最常见的故障是无伴音故障，其检修步骤如图2所示。首先测量静噪电路中的D\(_{5}\)01负端电位，一般高于2.7V以上就应有伴音输出，如果电位低于2V，可将D501的一端断开，此时有噪声，可检查D\(_{5}\)01，因为D501本身失效或短路，也可造成无伴音。如果D\(_{5}\)01没问题，应进一步检查行扫描集成电路IC432。当测量D\(_{5}\)01负端电位为12V时，说明静噪电路无问题，可采用将人体50Hz的干扰信号从IC412的⑧脚注入，听扬声器内有无干扰噪音输出。一般情况，IC\(_{412}\)损坏时一点噪音也没有，而IC411损坏时，往往是有噪音而无伴音。IC\(_{411}\)的特性参数见表1，IC412的特性参数见表2。
电路中的FI\(_{847}\)和FI848损坏也可造成无伴音。当怀疑FI\(_{847}\)损坏时，可用一个0.1μF／63V的电容器跨接在电路中代替FI847，若有伴音输出，则说明FI\(_{847}\)损坏了。当怀疑FI848损坏时，只能用同型号的元件再代换。在维修中，如果FI\(_{848}\)损坏而又找不到同型号的配件，可把FI847拆下来代替FI\(_{848}\)，原FI847的位置可用电容器来代换，这样处理后，伴音基本正常，只是音质要差点，噪音要大些。(吴建忠)
