目前国内装的闭路电视系统中，均以相间频道或相隔两个频道方式传输。因此在VHF频段内最多可播出7套节目，根据计算在全频道系统中，最多能有效地传输13套节目。并且在长干线和大规模城镇闭路电视系统中也很难保证传输质量。随着我国广播电视事业的飞速发展，13套节目已逐渐不能适应需要。为了适应这种形势发展，北京电视设备厂开展了闭路电视相邻频道传输技术的研究，在国内首次研制出XQLQ12－B相邻频道用闭路电视前端设备，并通过技术鉴定。为了帮助读者学习了解这项新技术，下边对相邻频道传输技术原理作些简要介绍。
一般闭路电视系统的前端设备，由于选择性不高，在传输相邻频道节目时会产生严重的相互干扰，使人们无法收看。相邻频道传输技术就是解决这种相互干扰问题，我国采用的电视制式是PALD，其相邻频道之间的频率间隔非常小，故相邻频道传输技术的难度就更大。XQLQ12－B型相邻频道用闭路电视前端设备，就是克服了一系列技术难关而研制成功的。XQLQ12－B型前端设备具有以下几种传输方式。
1．VHF频段传输方式：VHF频段相邻频道传输的原理方框图如图1所示。天线收到的电视信号首先在下变频器中变换成中频信号（38MHz），在中频处理器中对图象信号和声音信号分别进行处理，目的是为了保证图象和声音信号之间的功率比。由实验证明两个信号大致要求相差15～20dB就不会影响相邻频道，在这里可对接收来的功率比不合适的信号予以校正，以达到上述要求。同时又采用了性能良好的声表面波滤波器，在保证图象质量的前提下，使信号满足相邻频道传输的要求，即抑制外频道对本频道或本频道对外频道以及外界杂波的干扰。两个信号分别经过处理后又合在一起送到上变频器，变换成VHF频段中某一频道信号送到系统中去。

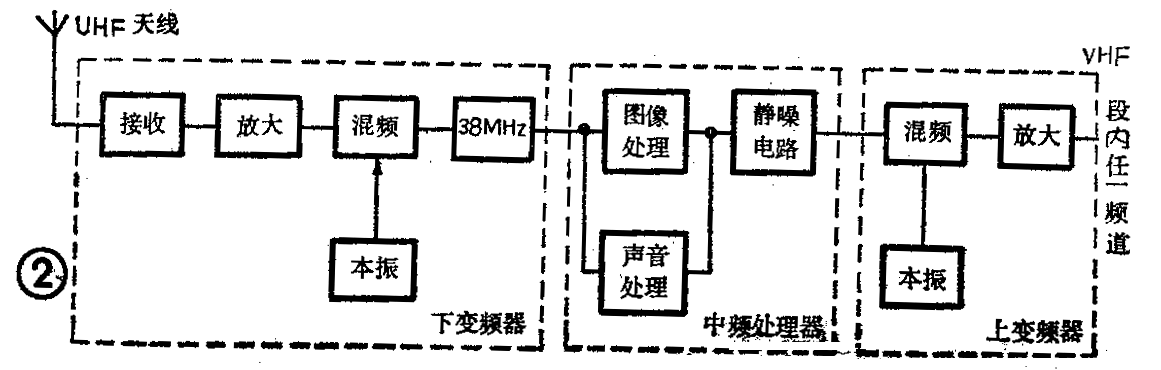

2．UHF频段传输方式：UHF频段相邻频道传输的原理方框图如图2所示。从图看出它同VHF传输方式基本相同，只是在下变频器中加了一级放大以及在中频处理器中加了静噪电路，进一步提高UHF频段信号的传输质量。

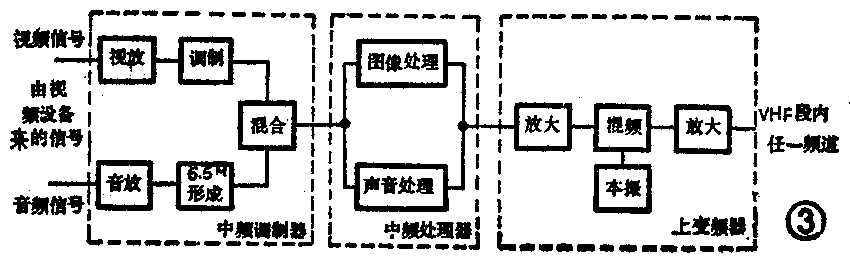

3．其它信号处理方式：由卫星接收机、摄象机、录象机、电视唱盘等来的视频信号和音频信号，在图3所示的中频调制器内变换成中频电视信号。中频调制器采用了声表面波滤波器作侧边带滤波器，使中频调制器输出特性良好。伴音部分采用了锁相环电路，比以往的调频方式稳定很多，且准确度也高。调制器产生的中频信号，经过中频处理器和上变频器后，变换成VHF频段中某一频道信号送到系统中去。
最后要说明的是：现行电视接收机，主要是彩色电视接收机对相邻频道的选择性不高，在上述介绍的系统中仍不能满意地接收，对一些质量不佳的电视机只能勉强地接收。为使电视机在该系统中正常接收，该厂正在试制一种接收机变换器，对收来的相邻道信号进行处理后再送到电视机中去，这样就能得到满意的接收质量。(邱海元 陶获)
