我用一块C－MOS集成块，制成简易触摸式开关，用来控制电灯。使用时，只要用手触摸到金属传感片，电灯亮；再触摸一下金属传感片，电灯暗。本开关电路简单，安装调试容易，使用十分方便，有兴趣者不妨一试。
电路原理

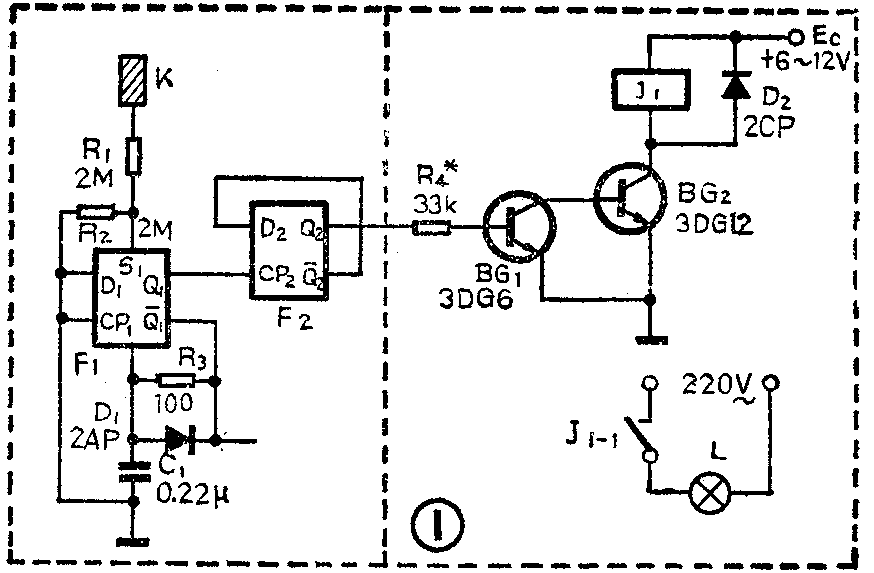

触摸式开关的电路如图1所示。它由两部分组成。左边为触摸开关部分，其中触发器F\(_{1}\)等组成单稳态电路，触发器F2等组成双稳态电路。人体等感应电压信号，从S\(_{1}\)端输入，Q1端输出，触发下级双稳态电路，这样，每个触发信号就使Q\(_{2}\)翻转一次。电路右边为控制电路，当Q2端变为高电平时，通过R\(_{4}\)向复合晶体管BG1、BG\(_{2}\)注入基极电流，使晶体管饱和导通，继电器J1吸合，其常开触点J\(_{1}\)-1闭合，电灯亮；反之，当Q2端变为低电平时，BG\(_{1}\)、BG2截止，J\(_{1}\)释放，电灯熄灭。
元件选择与制作

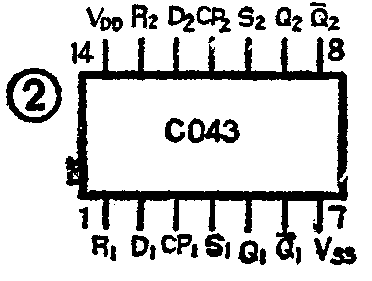

电路中的集成块采用CO43双口触发器，它的引脚排列如图2所示。继电器选用JRX－4型，接点电流大于3A。电阻R\(_{1}\)起保护作用，以防止静电感应电压损坏S1输入端。K为金属片制成的触摸开关。金属片可选黄磷铜片，也可用铜铆钉代替。安装时，把铜铆钉固定在绝缘板上，连上导线就成。

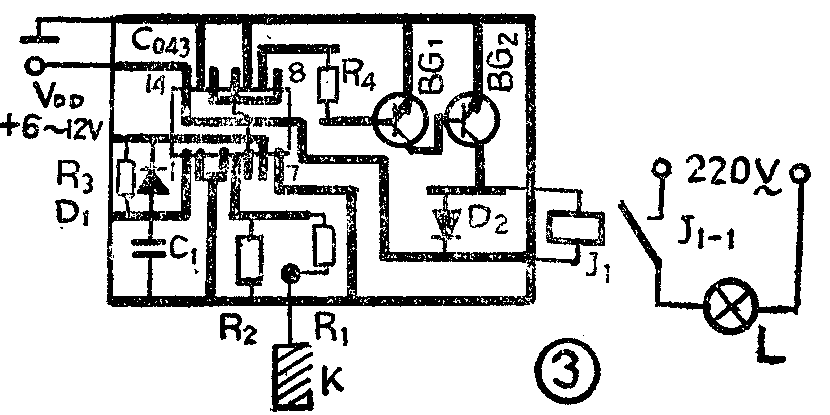

本电路的印刷电路板如图3所示（1∶1）。此电路只要接线无误，不用调试就能成功。如有万用表，先将它置于电压档，表笔一端接入Q\(_{1}\)或Q2端，另一端接地。用手触摸K，看表针是否摆动，如表针不动，而电路接线无误，说明集成块有问题，应更换。（程国阳）
