控制直流马达转速的单片功率放大器
现在能够调节小型直流马达速度的电路不需花费很多钱，并且仅用一片功率放大器就可以办到。

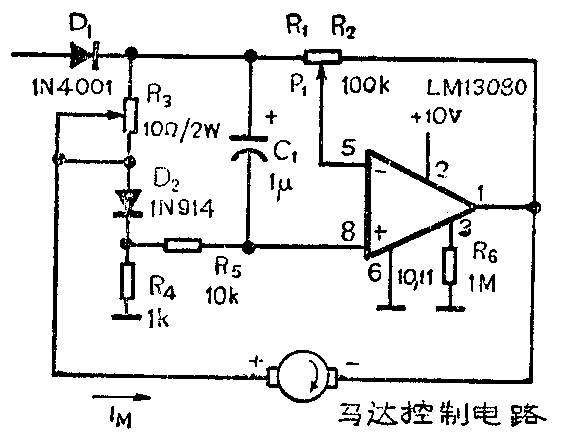

附图中，电路的参考电压由D\(_{2}\)和R3确定，然后通过R\(_{5}\)和C1滤波。D\(_{1}\)用于运放输入端的共模电平移动，运放外环电路负反馈电路提供可控电压去驱动马达。这样有
U\(_{马达}\)=（Uo2＋I\(_{m}\)R3）（R\(_{2}\)／R1）+U\(_{D2}\)
这里的U\(_{D2}\)是二极管D2的正向电压降，I\(_{m}\)是通过马达的电流。
当马达负载增加时，I\(_{m}\)也随之上升，使得U马达相应提高。为了适应负载大的变化，U\(_{马达}\)也应有相应的变化范围。因此，对于大多数小型马达，这个运放电路需要一个10V电压的电源供电以给出足够的调速范围、电流和功率。这样，LM13080能提供高达2瓦的功率，0.5A的电流。
电位器P\(_{1}\)和R3的最佳数值，必须配合实际使用的马达反复调试。
防盗报警电路

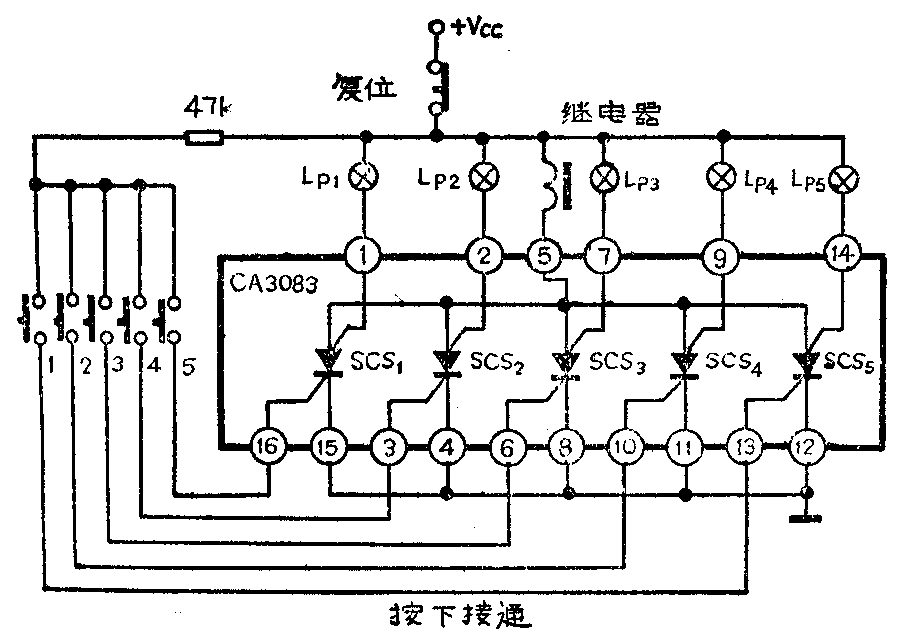

5位指示报警器——单片5晶体管集成电路使用P型基底上的NPN结构作为PNPN硅控开关，开关都以相同方式联接在阳极板上。如果任何一个SCS按钮开关被接通，作为阳极负载的继电器将被启动去激励报警信号，相应的灯就会指示出那些传感器开关已被闭合的门和窗。电源消耗可以忽略，因为在触发前电路中的各开关处于开路状态。允许用电池供电，两个或更多的片子可组成多通道报警系统。
光电子报警电路
本电路主要由一个光电子开槽开关和一片556双定时器组成，556定时器在电路中分别作为脉冲发生器和脉冲检测器。当一外界隔光物体插入光电子开关的槽缝时，就会切断光束通道，使脉冲检测器得不到复位信号，如果信号中断的时间超过原先设定的时间，电路就会产生报警信号。

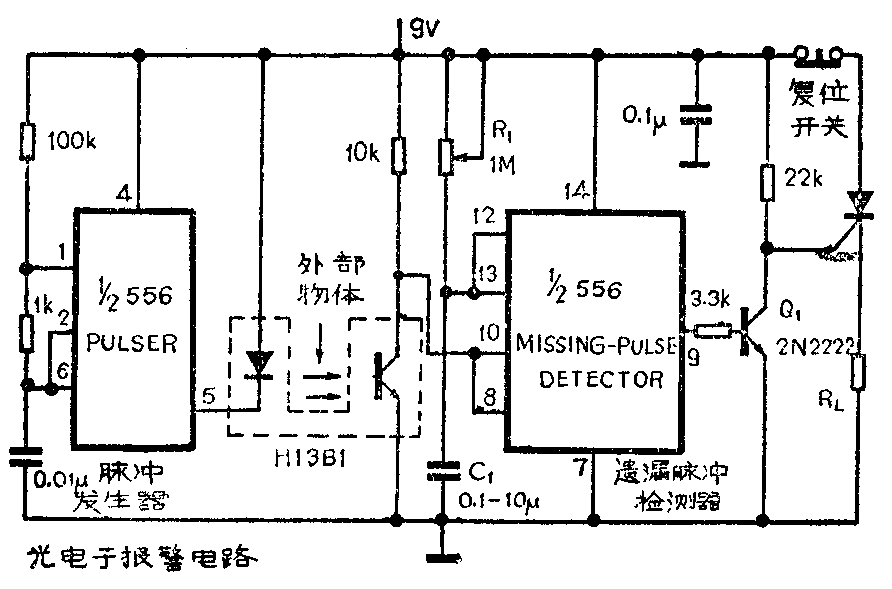

如图所示，在光电子开关H13B1内，发光二极管和输出光敏管之间有一个几毫米宽的槽缝。当槽缝没有插入物体时，光敏管一直使脉冲信号检测器置零，反之，556定时器脚8将保持高电平，脚12的门限电压却随之下降，下降的快慢取决于R\(_{1}\)C1的时间常数。即可由R\(_{1}\)C1的选择确定延迟时间，范围可由微秒到秒。如果检测器在这段时间内没有收到置零信号，它将产生一个阶梯电压，然后这个信号经过Q\(_{1}\)反相去启动可控硅整流器，从而驱动负载RL。
开路短路接地报警

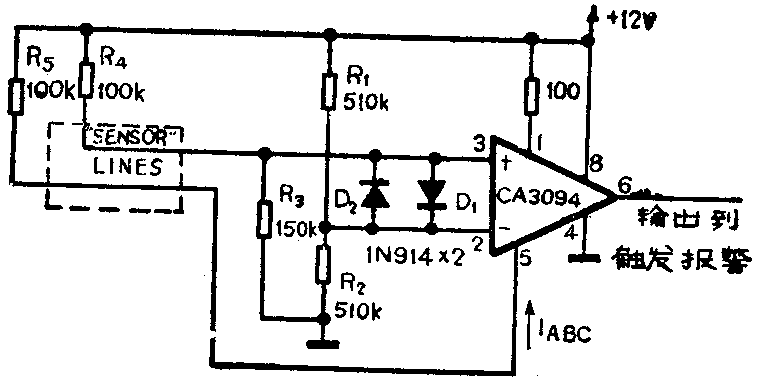

在非报警状态时，CA3094的6脚为高电平，当任何一条传感线开路或对另一条短路、对地短路时，CA3094的输出将会下降，共产生输出电流去驱动报警系统。（以上均为徐波编译）
