编者的话：本栏1989年第4期曾介绍“逆变电源0～220V调压电路”一文，此文为它的改进方案。
在“逆变电源0～220V调压电路”一文中，作者使用的是两套独立的锯齿波发生器。这样，由于元器件误差所引起的差异，使两个调宽脉冲不容易做得完全对称，从而使逆变器两推挽功率管导通时间不相等，逆变变压器的直流磁通抵消不了，使变压器的效率降低，并导致推挽功率管发烫，以致损坏。笔者提出另一种更为简单的方案，可以使调宽方波完全对称，使功率管和变压器处于对称的工作状态。

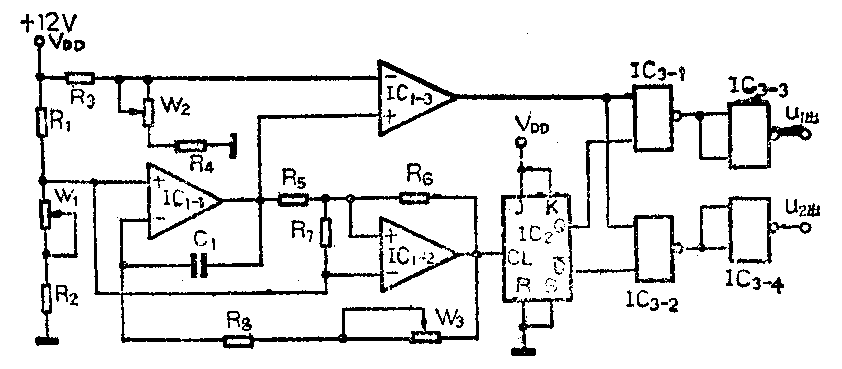

笔者提出的PWM脉宽调制调压电路的原理图如附图所示，该电路由以下几部份组成：
1．标准信号发生器：IC\(_{1}\)-1、IC1-2及有关电阻电容组成三角波、方波信号发生器。调整电位器W\(_{3}\)使IC1-2的输出为100Hz的方波，调整电位器W\(_{1}\)使IC1-1输出的三角波的上升沿与下降沿均为5ms，三角波的幅度为4～7V（峰值）。
2．PWM调宽信号发生器：此功能由比较器IC\(_{1}\)-3实现。比较器的同相输入端为100Hz的三角波信号，反相输入端为可选择的参考电位Vf（在逆变器中为逆变输出反馈电压）。图中，调节电位器W\(_{2}\)，就可以改变Vf，使逆变器输出电压在0～220V范围内变化。
3．脉冲组合电路：IC\(_{1}\)-2输出的100Hz方波，经JK触发器IC2二分频后，在IC\(_{2}\)的Q、Q-端得到相位相反的50Hz方波信号。将此二信号与PWM信号经IC3组合后，在IC\(_{3}\)-3，IC3-4的输出端分别得到相位相反的两个50Hz的调宽方波驱动信号。
在PWM调宽过程中，当参考电位V\(_{f}\)大于7V，即高出三角波的峰值时，则IC1-3输出为低电位，此时功率晶体管无驱动信号，逆变器不工作；而当V\(_{f}\)小于4V，即低于三角波的谷值时，则IC1-3输出为高电位，经IC\(_{3}\)信号组合以后，输出的两信号U1出、U\(_{2出}\)为频率50Hz、占空比50％的正方波信号。考虑到逆变电源在推挽工作时，大功率晶体管的导通和关断都需要一定的时间，所以为了避免大功率晶体管的共态导通，必须限制Vf不得小于4V。(金永生)
