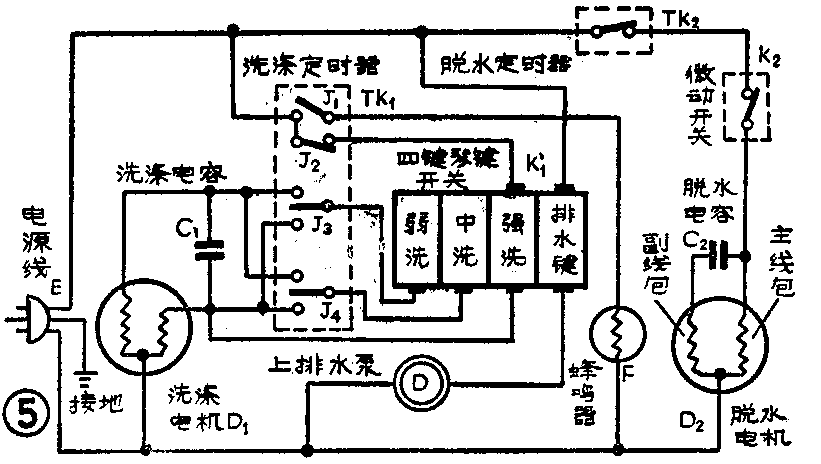

图5是有上排水功能的双缸洗衣机电路。除了洗涤电路中增加了一个上排水泵外，其余均与图3同。排水泵中的电机D是单相罩极式电机，运转时的电流要小于0.75安，工作15分钟后的线圈温升要低于75度，轴向串动小于0.5毫米，其余一些要求与洗涤电机相同。K\(_{1}\)是四键琴键开关，规格250伏3安，要求见图1中K。它的三个键用来控制强、中、弱洗衣，另一个键单独用来控制上排水泵中的电机开启和停止，键按下为开，跳起为停。有上排水功能的洗衣机能给无下水道的用户洗衣带来方便，并且只要在洗涤桶内注入干净温水，排水管出口处装上塑料喷淋头，在家中就可以洗上淋浴澡。采用该电路的洗衣机是上海申花牌XPB20—9S。

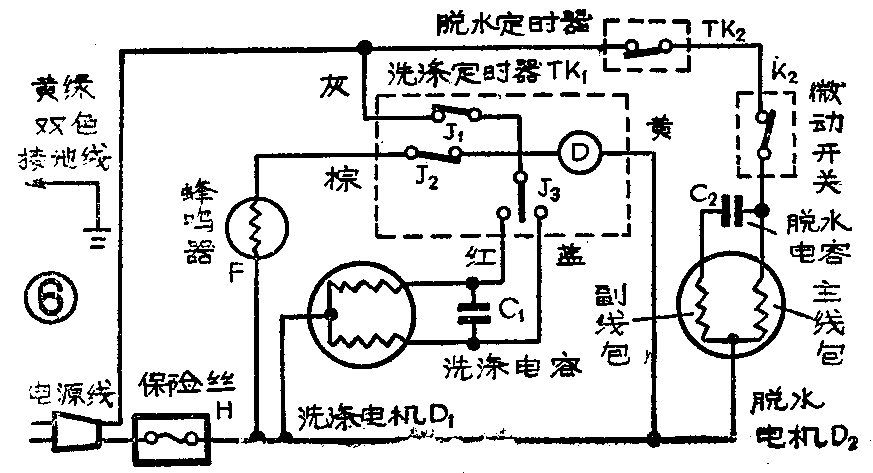

图6是新水流大波轮双缸洗衣机电路。H是BGDP－1型保险丝管，规格5安培。洗涤电机D\(_{1}\)是85瓦规格的单相电容式异步电机，型号XD－85，输入功率约275瓦，额定转速不低于1350转／分。洗涤电容C1和脱水电容C\(_{2}\)的规格是8μF±5％/AC400伏和13.5μF±5％/AC400伏，型号CBB60。K2允许通过的最大电流是3安。TK\(_{1}\)是电机式15分钟洗涤定时器，型号DXD－15F－A或DXD－15F－1，能连续使用1200小时，轴的操作力矩在0.098～0.392牛顿·米之间，走时误差小于±0.5分钟。其它与图1和图3相同。电机式洗涤定时器由38TJ001型或40TJ002型爪极永磁同步电机D，J1、J\(_{2}\)、J3触点和一些塑件组成。D的转速为250转／分，工作电压220伏，频率50赫，线圈温升低于55度。J\(_{1}\)是主触点，J2是蜂鸣触点，J\(_{3}\)是强、中、弱洗触点。J3触点的开距大小由定时器上的另一个调节轴来控制。调节轴上旋钮指向中洗，则J\(_{3}\)触点接通2.2秒、断开1.8秒。强洗，接通3.0秒、断开1.0秒。弱洗，接通1.5秒、断开2.5秒。由于采用大波轮和电机式定时器控制，所以洗衣时能产生“心”形水流。杭州金鱼牌XPB30～5S、营口友谊牌XPB30－2S、武汉荷花牌XPB30-1S等双缸机采用该电路。

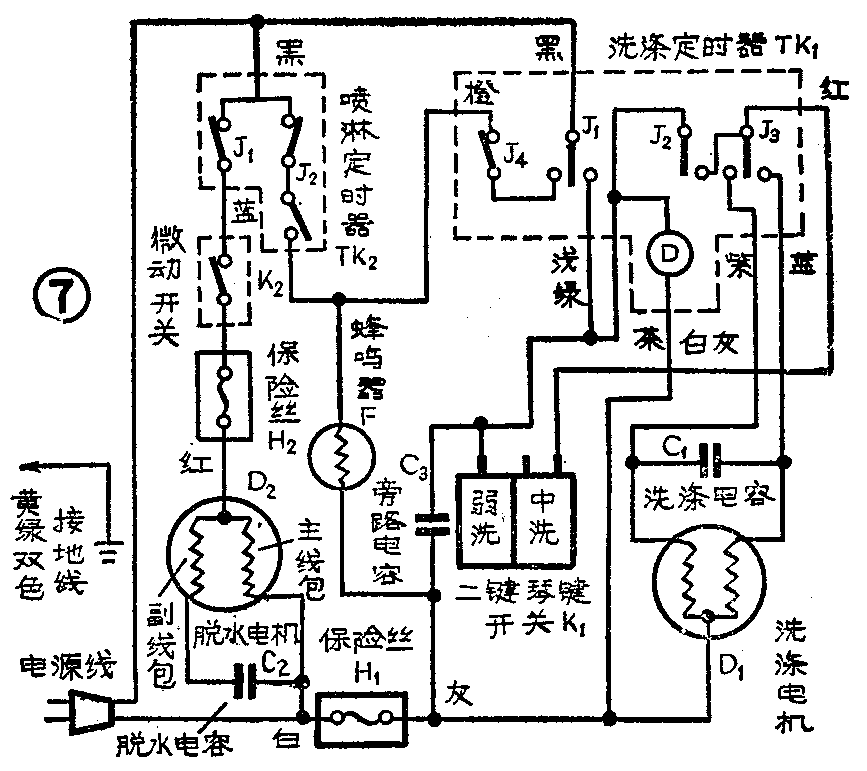

图7是喷淋式双缸洗衣机电路。H\(_{1}\)、H2是BGDP－1型保险丝管，规格2.5安。脱水电容器C\(_{2}\)规格是4μF±5％/AC400伏，型号CBB60。旁路电容C3是涤纶电容器，规格0.047μF±10％/400伏。洗涤电机D\(_{1}\)是120瓦规格的单相电容式异步电机，型号是YY－X2A，工作时电流要小于1.25安。TK\(_{2}\)是机械式17分钟喷淋脱水定时器，型号DXT－17SF－0.1型。J1是喷淋触点，17分钟内约能工作5个喷淋漂脱（喷淋—脱水—注水）周期，J\(_{2}\)是喷淋漂脱的蜂鸣触点。TK1为电机式16.5分钟洗涤定时器，型号DXD－16.5SF－B6，规格220伏3安。J\(_{1}\)是主触点，J2和J\(_{3}\)组成了弱洗触点，J3是中洗触点，J\(_{4}\)是洗涤蜂鸣触点。其它与图2和图6相同。采用掌型或凹型大波轮和电机式定时器来控制，而且脱水桶中间还装有一根20万个微孔的喷淋管。北京白菊牌XPB20—4S，兰州长风牌XPB20—5S（脱水电路）等洗衣机采用该电路。(吴忠义)
