德律风很415机芯彩色电视机的视放电路与主底板分开单独设计在一块电路板上，这部分电路包括亮度通道，色度通道及一些辅助电路，主要功能由一块中规模集成电路IC\(_{4}\)01（TDA3560）来完成，具体电路如图1所示。下面介绍这部分电路的工作原理及检修方法。
工作原理
1．亮度通道
从中放电路输出的全电视信号从插接件ST3251⑧脚输入，分成两路，一路从亮度信号输入电路进入亮度通道，另一路从色度信号输入电路进入色度通道。亮度信号输入电路是由R\(_{274}\)、VL831、R\(_{272}\)、C139、L\(_{719}\)、R271及C\(_{129}\)组成的，VL831为亮度延迟线，延迟时间为500～700纳秒，其作用是保证亮度信号能与色度信号同时到达显象管上。C\(_{139}\)、L719、R\(_{271}\)为4.43MHz信号吸收回路，其作用是吸收信号中的色度信号，这个吸收回路的品质因素比较低，并且不受消色电路的控制。从亮度输入电路出来的亮度信号由⑩脚进入集成电路，在其内部进行放大、直流电平箝位，然后到色矩阵电路。在亮度通道中亮度信号的直流电平是由⑧脚输入的复合消隐脉冲控制。这个复合消隐脉冲产生于行、场扫描电路，是由行同步信号、行消隐信号、场消隐信号叠加而成的，其形状如图2所示，一般俗称为“沙堆信号”，用一般的示波器均可观察到。但由于场消隐信号不能与扫描周期同步，因此，在示波器中只能看到行同步及行消隐脉冲的叠加，场消隐只是一条水平线。观察复合消隐脉冲不仅要注意它的形状而且还要注意它的电平数值。当脉冲电平偏低时，到达显象管上信号中的直流电平就偏高，即屏幕偏黑。由于脉冲的电平高低和形状变化会在电路中出现不同的反映，所以检测复合消隐脉冲是维修中的关键手段。
2．色度通道
全电视信号在色度信号输入电路中选出色度信号，由IC\(_{4}\)01③脚进入集成电路，在其内部进行放大（4级差分放大），然后从输出，在T459及VL\(_{832}\)的作用下完成色度信号的一次解调（梳状分离解调）。VL832是1行周期的延迟线，经一次解调后的两个调制分量分别从、脚送回到集成电路内部进行同步检波解调。集成电路外的Q\(_{822}\)、C127为色副载波谐振元件。Q\(_{822}\)为石英晶体，谐振频率为8.8MHz，C127为晶体振荡频率的微调元件，8.8 MHz的信号经集成电路内的2∶1分频器得到4.43MHz的信号，作为同步检波电路的载波。经解调后的两个色差信号先在色差矩阵电路中合成出第三色差信号，然后这3个色差信号在基色矩阵中与亮度信号合成放大，最后由、、脚分别输出三基色信号。、、脚为外电路输入三基色信号的输入端，外电路输入信号的控制是利用⑨脚的电位变化来实现自动切换的。当⑨脚的电位高于1V时，集成电路内的三基色信号被切断，由、、脚送来的信号进入电路加到显象管上（当然还要配合⑧脚的复合同步信号的输入才能实现同步工作）。这样的电路安排有利于不同制式的变换和电路的多功能应用。在色度解调电路中，ACC、ACK、色同步选通、鉴相、移相等功能都在集成电路内完成，外电路的元件较少，因此，整个色度通道比较简单。
3．视频放大输出电路
视频放大输出电路采用的是单端推挽输出形式，这种电路对视放输出管而言具有动态范围要求小，晶体耐压要求低，输出稳定等优点。T\(_{453}\)担任红信号放大和输出，T456担任绿信号放大和输出，T\(_{458}\)担任蓝信号放大和输出，T452、T\(_{454}\)、T457担任消隐信号输出。视放输出电路的供电为205V，正常时T\(_{453}\)、T456、T\(_{458}\)的集电极电位在130～170V之间，显象管的白平衡调整是通过调节R209、R\(_{221}\)、R233、R\(_{219}\)、R231来完成的，注意亮平衡调节时不调红信号视放管。在视放输出电路中为了保证基色信号中的直流成份不受影响，无论是输入端还是输出端均采用直流耦合。T\(_{453}\)、T456、T\(_{458}\)的发射极与T460的发射极电阻R\(_{24}\)0接在一起，利用T460射随电路的强烈负反馈来稳定视放输出管的发射极电位，达到稳定电路的作用。
4．辅助电路
（1）自动保护电路：这部分电路主要由T\(_{461}\)和T462组成。当某种原因造成IC\(_{4}\)01的、、脚的输出超过规定值时（2 Vp－p），即脚电位升高（一般情况认为、、脚的变化是一致的），则T\(_{461}\)、T462相继导通，T\(_{462}\)导通后，IC401⑦脚电位也随之降低，通过集成电路内部放大电路的调整，使总输出降低。从图1可知，IC\(_{4}\)01的⑦脚电位除了受T462的控制外，还受对比度调节钮（R\(_{21}\)）和自动亮度限制（ABL）电路的控制。
（2）自动亮度限制（ABL）电路：这部分电路由D\(_{5}\)07、D508、R\(_{264}\)、R265、R\(_{258}\)及12V供电电路组成。在D507、D\(_{5}\)08的负端接入一个与显象管亮度有关的变化电位，控制着D507、D\(_{5}\)08的导通与截止，而它们的正端分别去控制IC401的⑦脚和脚的电位，以达到自动亮度控制的目的。
另外，在这部分电路中还设有两个外接插座（ST\(_{3}\)033、ST3032）和一个维修开关（S\(_{861}\)）。两个外接插座供电路变换制式时使用，维修开关的作用如图1所示，当拨动开关后，亮度信号自动控制失控，场振荡信号对地短接，同时也断开复合消隐信号及手动亮度控制信号，但由于电容器C147的存在，复合消隐信号还维持一部分输入，因此不致于产生无光栅现象。
检修方法
视频电路部分的主要功能都是由集成电路TDA3560完成的，因此，在检修这部分电路时首先要检查集成电路是否工作正常。检修时要用彩条信号发生器和示波器，仅用万用表就比较困难。检修亮度通道，IC\(_{4}\)01⑩脚波形是一个关键，它标志着输入的亮度信号是否正常，也就是亮度信号输入电路是否正常。再有就是观察⑧脚的“沙堆脉冲”是否正常。检修色度通道先观察③脚的波形，看输入的色信号是否正常，接下来观察脚、脚有无色信号。若、脚不正常，还要参考波形。波形不正常，说明IC401有问题；波形正常，则说明集成电路外的梳状分离电路有问题，一般情况是T\(_{459}\)或VL832损坏。VL\(_{832}\)一般用万用表不易测量出好坏，要采用代换法，用好的换上去试试。最后检查IC401、、脚的输出波形，看输出的三基色信号是否正常。另外，通过监测②脚电位可分析色度电路的故障所在，正常时②脚电位为3.1V，当色度信号输出减弱时，②脚电位会降低。若②脚电位低于2.7V，电路就要消色了；若②脚电位低于1.6V，电路不但消色而且PAL识别电路也会发生识别上的错误。控制⑥脚电位可实现对自动消色功能的控制，若将⑥脚接地，会使电路消色，若将⑥脚串接1个1kΩ电阻接到12V电源上，电路的自动消色功能则不起作用。

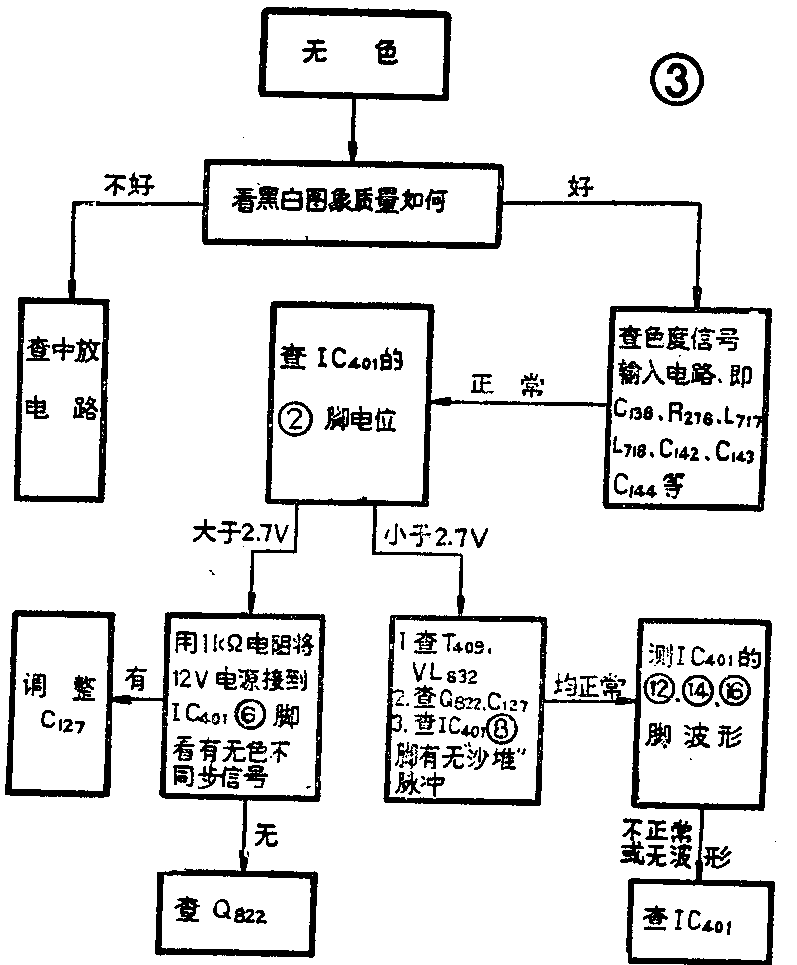

在视频电路中最常见的故障为无色和偏色，无色故障主要检查色通道，偏色故障主要检查视频放大输出电路及显象管本身（如连极等），这两个故障的检修步骤如图3和图4所示。(吴建忠)
