随着广播电视事业的发展，可以收到的电视信号越来越多。对于离电视台或差转台较远的用户，仅靠一副好的天线是不够的，还要选用高质量天线放大器将电视信号适当放大，才能获得较好的图象和伴音。为此笔者向读者推荐一个经济实用的全频道电视天线放大器，并配有套件邮购（邮购办法见文后说明）无线电业余爱好者很容易安装成功，可达到下述指标：带宽（45～870）MHz，增益VHF段≥40dB、UHF段≥37dB，噪声系数≤4dB。

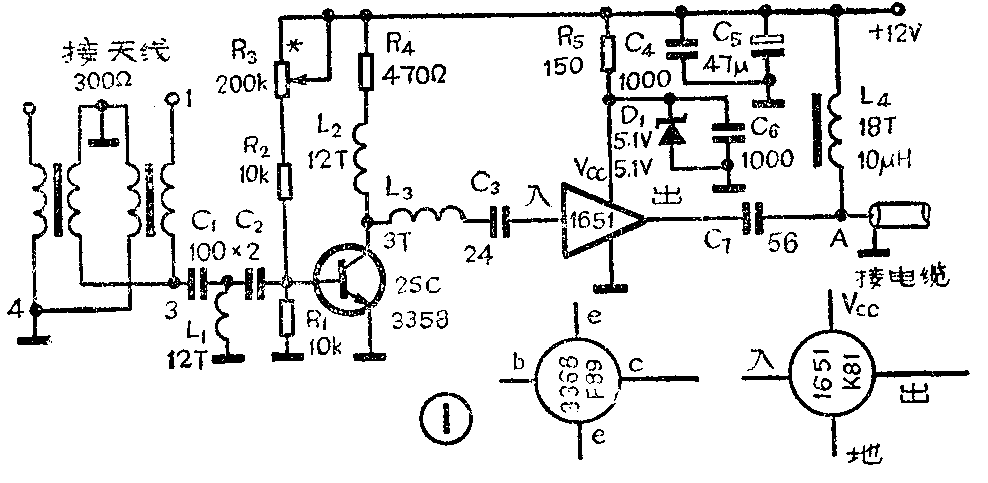

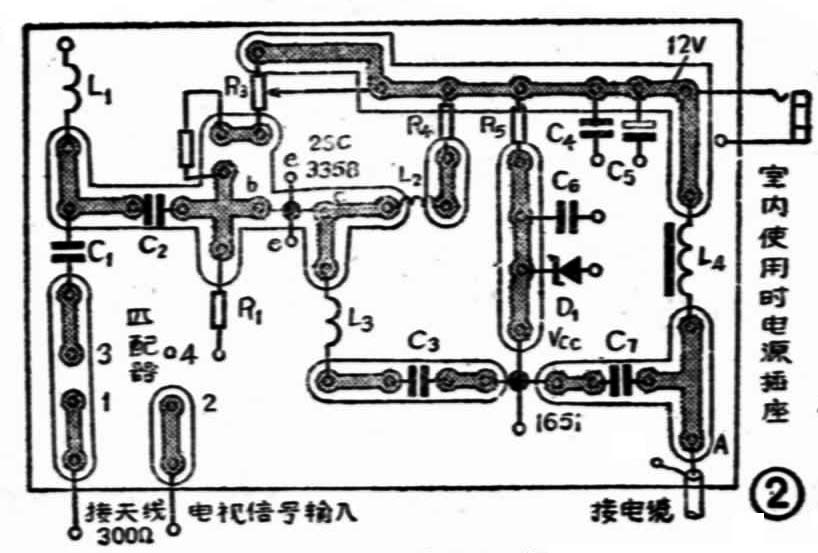

1．原理简介：放大器电原理图和印制板图分别由图1和图2示出。从图1看出放大器加有宽带匹配器和高通滤波器，前置放大采用NEC公司生产的低噪声超高频三极管2SC3358（f\(_{T}\)=7000MHz，NF=1.1dB），目的是提高整机增益和信噪比。主放大级采用NEC公司生产的电视天线放大器专用集成电路μPC1651，它的主要电参数：V\(_{cc}\)=5V，Icc=15～20mA（最大25mA），N\(_{F}\)==5.5dB（最大6.5dB），功率增益16～19dB（最大25dB），最高工作频率1000～1200MHz。由天线收来的微弱电视信号经这两级放大后，经C7和电缆送到电视机去。

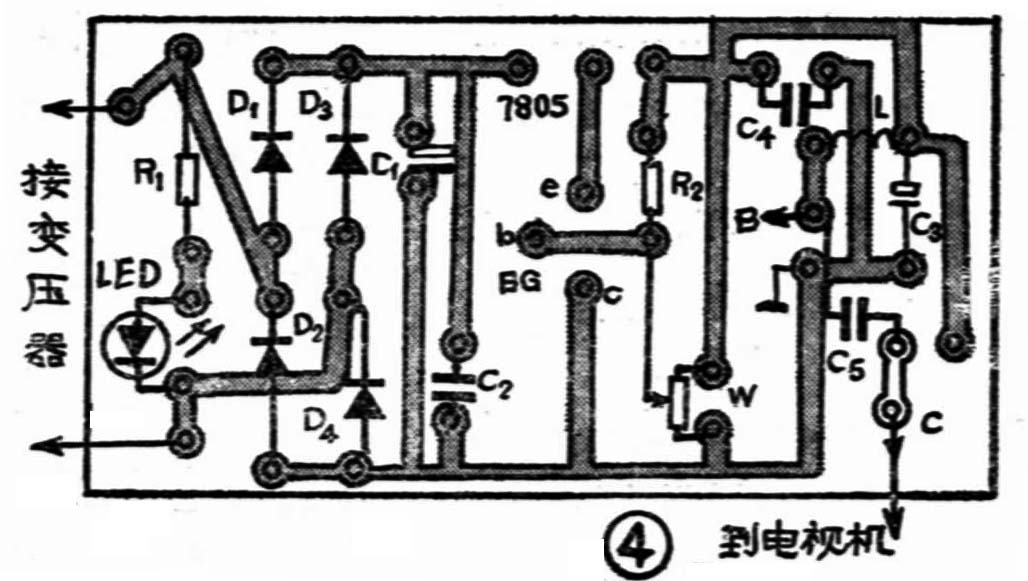

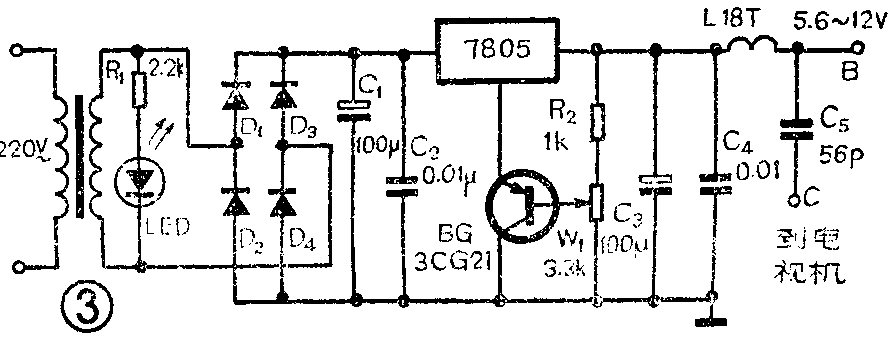

电源电路图和印制板图分别由图3和图4示出。从图3看出，由一块三端稳压集成电路7805、三极管3CG21、电位器W\(_{1}\)和电阻R2组成输出电压可调的直流电源，调节电位器可使输出直流电压在5.6V至12V之间连续变化。这样就能很方便地改变放大器的工作电压，从而改变放大器的增益以适应不同频道电视信号的放大要求，达到比较理想的接收效果，克服了一般天线放大器需在机内调节增益而使用不便的缺点。
2．制作与调试：首先按照图2和图4作好放大器和电源的印制板，先进行放大器元器件焊接。元器件的脚应尽量剪短并紧贴印制板焊接，以减少分布电容而避免自激。三极管和集成块可直接焊在铜箔面上，注意减少焊接时间以免烫坏管子。匹配器要采用宽频带且体积小的双孔磁芯，参阅有关资料自行绕制或购买市售产品均可，匹配器的频宽如果不够可以不用，而用75Ω电缆直接输入。线圈均用φ0.51mm漆包线在φ3.5mm钻头上绕制。
电源电路很简单，元器件焊上去检查无误后，通电即可输出稳定的直流电压。也可以用电池供电，对于黑白电视机可直接利用机内12V电源（彩电还是用外接电源为好），这样就省去作电源的麻烦。电源变压器绕制数据：铁芯EI12×18，初级φ0.1mm漆包线绕4800圈、次级φ0.25mm线绕270圈。可自行绕制或购买规格相近的成品。
给放大器加上12V电源，调R3使三极管2SC3358的工作电流为6mA左右。集成电路的V\(_{cc}\)应为5.1V，这个电压的范围为4.5～5.5V，当低于4V时放大器的增益明显下降，当高于6V时则易烧坏集成块。因此应选用合适的稳压二极管D（国产稳压管一致性不好而要挑选），以保证电压在上述范围之内。进行两项调整后，放大器即可正常工作。
调好的放大器和电源板安装在机壳内。放大器装在用金属作成的机壳内，不但容易固定而且有屏蔽作用，如果放在室外要注意防雨水以免受潮。电源最好装在用塑料板或木板作成的机壳内，容易绝缘而避免发生触电现象。
3.安装：放大器如果是放在室内，按照图2上的标注加上电源插座，将天线馈线（300Ω）接到天线放大器输入端，而输出端和电视机天线输入端用75Ω电缆连接，加上12伏电压后即可正常工作。放大器若装在室外，参阅图5进行安装，把放大器固定在天线下端1米处，它们之间用300Ω扁馈线连接。电源盒放在室内，放大器的输出端（A点）和电源输出端（B点）用电缆（75Ω）连接，再从电源上电容C\(_{5}\)的一端（C点）引出75Ω电缆到电视机天线输入端。(启新)
