说明

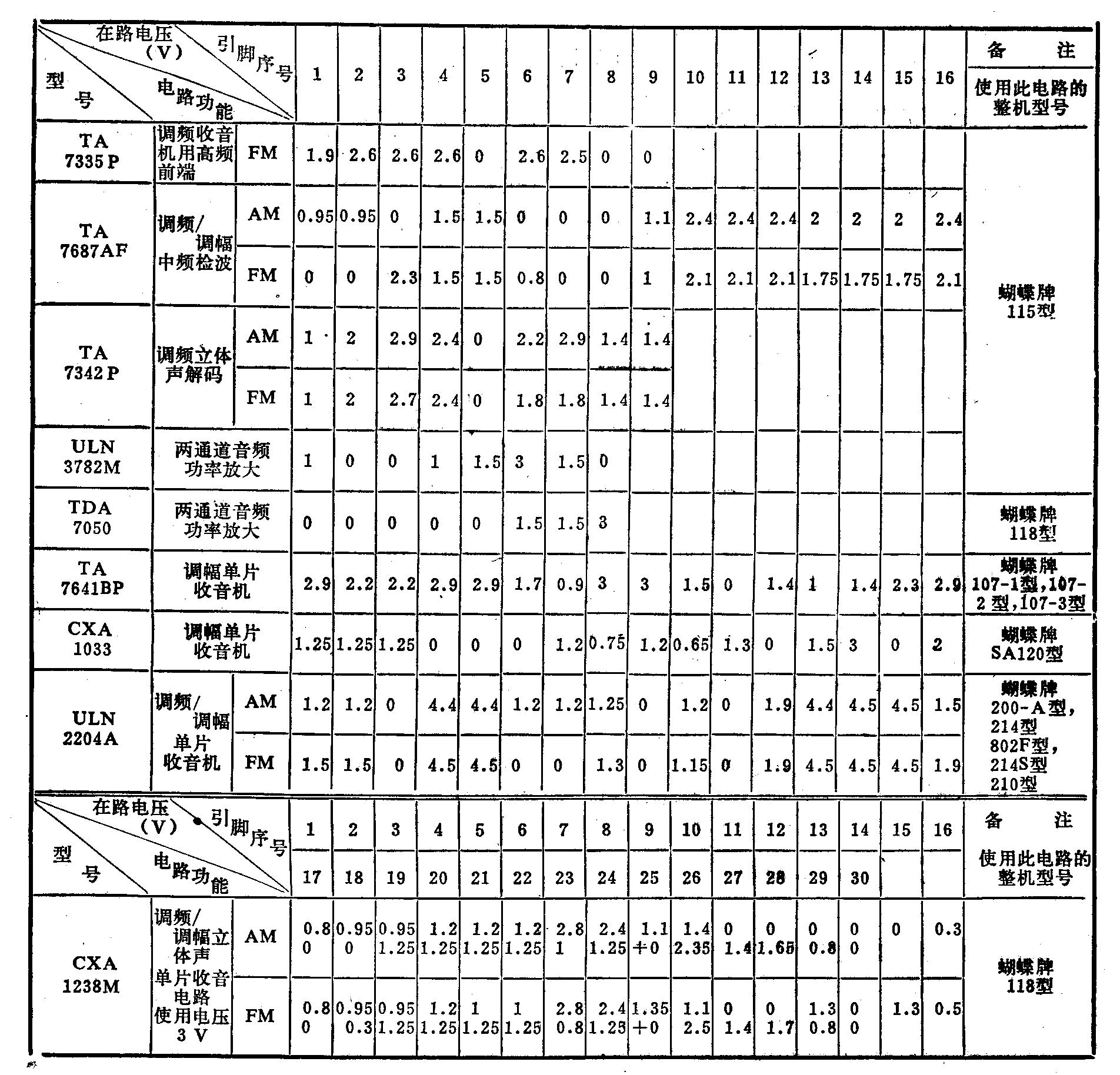

1．表中数值是在蝴蝶牌收音机上测得的。上表中所列9种集成电路的使用电压除ULN－2204A为4.5伏外，其他均为3伏。

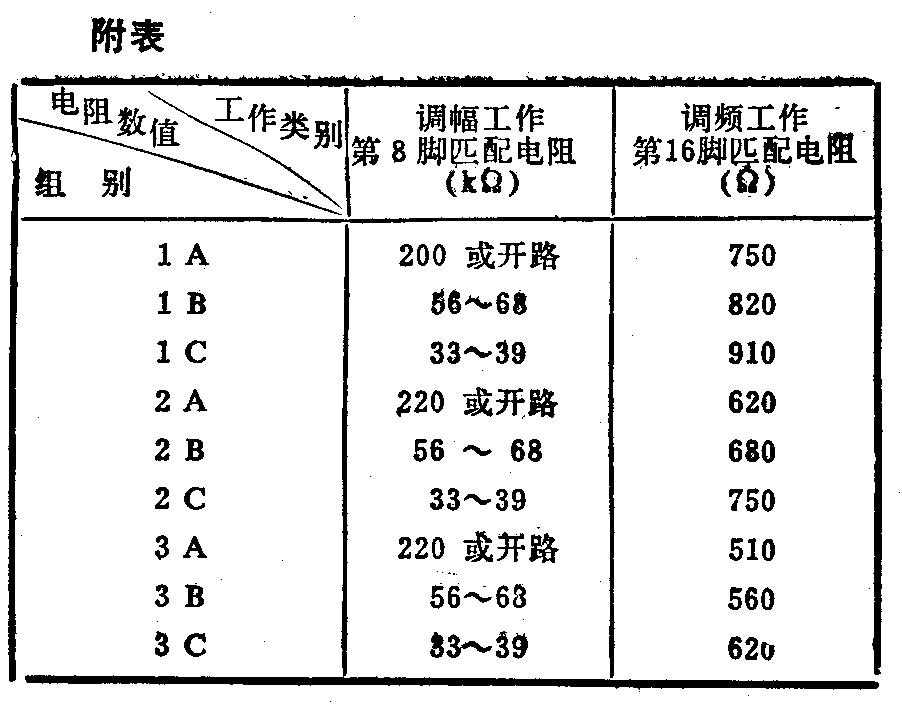

2．ULN－2204A集成电路工作时第16脚电压的大小，能反映集成电路的增益，而集成电路增益的大小分成9组（调频组别1、2、3，调幅组别则为A、B、C）。不同组别的ULN－2204A电路的R8及R16的推荐阻值是不同的，详见附表。在收音机电路中使用ULN－2204A时，只有配上相应的匹配电阻（外接R8及R16）之后，才能保证收音机性能符合要求。
3．上表所列九种集成电路的引脚排列将在下期介绍。（上海群益无线电厂 陈大范供稿）
