问：电路图中有图1所示的符号，它代表什么元件？符号旁标写27.455MHz是什么电参数？
答：图1所示符号代表具有压电效应的元件。
所谓压电效应，即在这种元件上加交变电压时，元件晶片随之作周期性机械振动；相反，如果在晶片上施加机械振动压力，在晶片引出线上将输出振荡电压。
元件旁标注的数字为该压电元件的标称谐振频率。
常见的压电元件有石英谐振器和压电陶瓷谐振器两类。当电路图中出现这种符号时，究竟是哪一种元件？须从型号或从文中说明才能确认。压电陶瓷谐振器的型号目前尚无国家标准。石英谐振器的命名，由SJ290－70标准规定由三部分组成。
（一）第一部分用一个汉语拼音字母，表示外壳形状和材料。
B—玻璃壳，J—金属壳，S—塑料壳。
（二）第二部分用一个英文字母，表示石英片切割类型和振动模式。
例如：A—AT切割 B－BT切割 D－DT切割 X－X切割（伸缩振动）
（三）第三部分用阿拉伯数字表示主要性能（标准频率、工作温度、总频差等）及外形尺寸。
例如：JDS—金属壳DT切割矩形软脚谐振器。
BX1—玻璃壳X切割圆形硬脚谐振器。

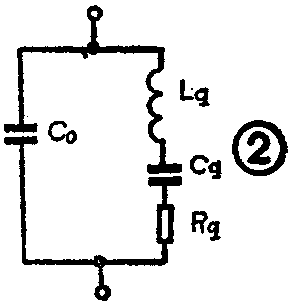

石英谐振器的简化等效电路如下图2所示，其中C\(_{0}\)为晶片不振动时的静态电容，Cq、Lq、Rq为晶片振动时的等效参数。在具体使用中，除直接用作谐振器外，还可配接无源元件构成石英晶体滤波器，或再配接有源元件构成石英晶体振荡器（在振荡器中，它常作电感元件取代LC谐振槽路中的电感）。由于石英谐振器的Q值很高，因而被广泛应用在钟、表、仪器、通信设备中，作高准确度、高稳定度的频率产生、频率选择和频率控制用。（曾新民答）
