本文介绍的电池电压跌落指示器，在电池电压下降到预定值时，会发出告警信号，提醒你及时调换干电池，这样可防止因电池漏液而损坏设备。
工作原理

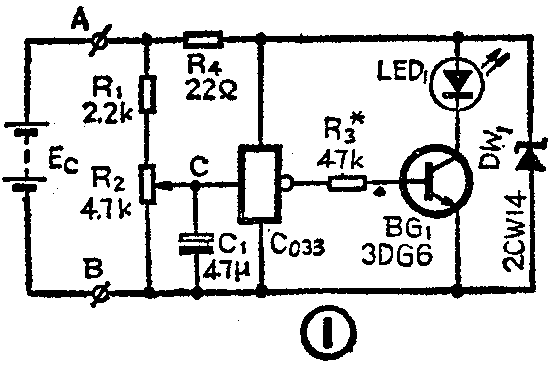

电压跌落指示器电路如图1所示。当AB端接有E\(_{c}\)时，在C端便得到一个分压值Ux，当U\(_{x}\)高于反相器转换电压时，反相器输出为低电平，BG1处于截止状态，发光二极管不亮，这时BG\(_{1}\)集电极电流几乎等于零；当电池电压下降后，Ux低于反相器转换电压，反相器输出为高电平，三极管处于饱和状态，发光二极管亮，说明电池电压跌落。
元件选择
集成块选用C033六反相器，电路中只用一只反相器，将多余的脚剪去。如果我们取E\(_{c}\)为9V，要求Ec 跌落至8V时指示器亮，可以先将E\(_{c}\)用可调稳压电源代替，把电源电压调至8V，然后调R2使发光二极管正好发亮，再将E\(_{c}\)调至大于8V、小于9V的任一电压值，发光二极管始终不亮，这样反复调几次，就可以了。稳压二极管可选用2CW14，它的稳压值为6V～7V。

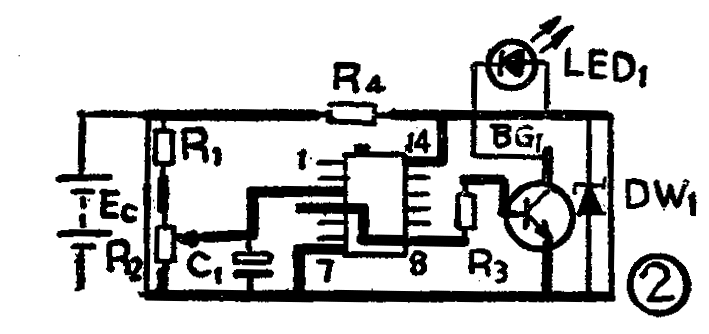

元器件全部安装在印刷电路板上，如图2所示（1:1）。只要集成块引脚接线无误，一般都能成功。（程国阳）
