用发光二极管制作闪烁信号灯既省电又醒目。但一般闪烁信号灯的显示形式总是一亮一暗，每两次点亮的间隔时间是相等的，我们称这种信号灯为单闪式。如果需要在同一地方观察两种信号时，可以再增加一个双闪式信号灯，它的闪光特点是连续亮两下后熄掉，间隔一段较长时间再亮两下。
电路原理

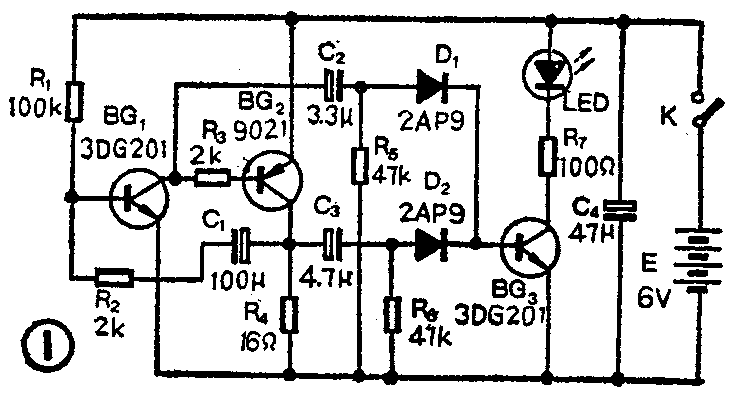

双闪式信号灯电路见图①。晶体管BG\(_{1}\)、BG2和电阻R\(_{1}\)～R4、电容C\(_{1}\)组成互补型多谐振荡器。当电路起振时，BG1、BG\(_{2}\)集电极输出矩形方波经微分电路C2、R\(_{5}\)和C3、R\(_{6}\)变成两个尖脉冲，并经D1、D\(_{2}\)加到发光二极管的驱动管BG3的基极，使BG\(_{3}\)导通，LED闪烁发光。由于两个脉冲存在相差，到达时间不同步，所以LED能发出两次连续闪光。
多谐振荡器的振荡周期主要由R\(_{1}\)、C1决定，增减C\(_{1}\)的容量能调节两次连续闪光后停闪时间的长短。电阻R2阻值大小能改变方波占空比，增减R\(_{2}\)阻值，就改变了两个脉冲的到达时间差，即可调节两次连续闪光间的时间间隔。按图1所示数据，两次连续闪光间短间隔时间约1秒左右，停闪时间约6秒左右。
BG\(_{3}\)担任LED的驱动器，它没有直流偏置电阻，所以平时LED熄灭不发光。只有D1、D\(_{2}\)送来正脉冲信号时，BG3才短暂导通使LED发光。为了使LED有足够的发光亮度和一定的发光时间，所以电容C\(_{2}\)、C3容量取得较大，同时限流电阻R\(_{7}\)用得较小（R7甚至可短接）。由于BG\(_{2}\)集电极输出方波幅度低于BG1输出的幅值，所以C\(_{3}\)容量应略大于C2容量，这样才能使LED两次闪光亮度相同。
元件选择
晶体管BG\(_{1}\)、BG3可用普通硅NPN小功率三极管，如3DG201、3DG6、9011等。BG\(_{2}\)应采用9012、3CG3等硅PNP型小功率三极管，三极管的β值均宜取大些，最好都能大于100。
D\(_{1}\)、D2可用2AP9型锗二极管。 LED为圆形红色发光二极管。
电阻R\(_{1}\)～R7均可用1／8W碳膜电阻器。电容C\(_{1}\)～C4均为耐压10V的小型电解电容器。
制作与调试

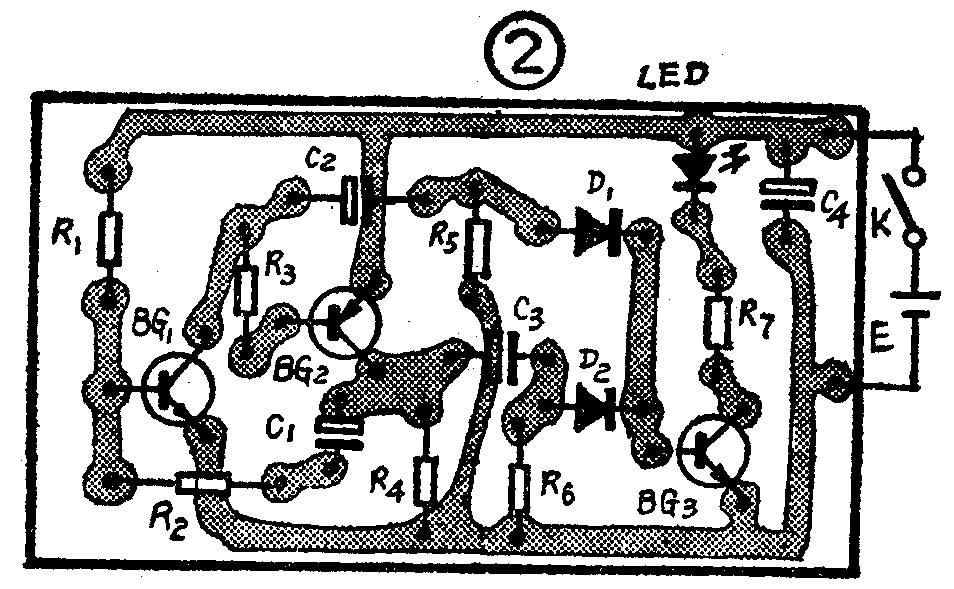

图②是信号灯的印制电路板图（1:1）。
全部元器件装好后，经检查无误，即可接通电源。此时LED就会先闪两下，间隔较长时间后再闪两下。如要求长间隔时间再长些，可增大电容C\(_{1}\)，反之减小C1。如要求短间隔再短些，可以减小电阻R\(_{2}\)，反之增大R2。如果两次闪光亮度不相同，先要找出亮度小的一次（或亮度大的一次）是来自于BG\(_{1}\)还是BG2，方法是可断开D\(_{1}\)（或断开D2），这样双闪式信号灯就变成了单闪式信号灯，再根据这次LED的发光亮度，于是就能判断它是来自于BG\(_{1}\)或BG2。如亮度小的闪光信号是来自于BG\(_{1}\)，只需增大C2容量；如是来自BG\(_{2}\)，这要增大C3容量。通过调整电容器C\(_{2}\)和C3的容量，就能使LED的每次闪光亮度都相同。（陈有卿）
