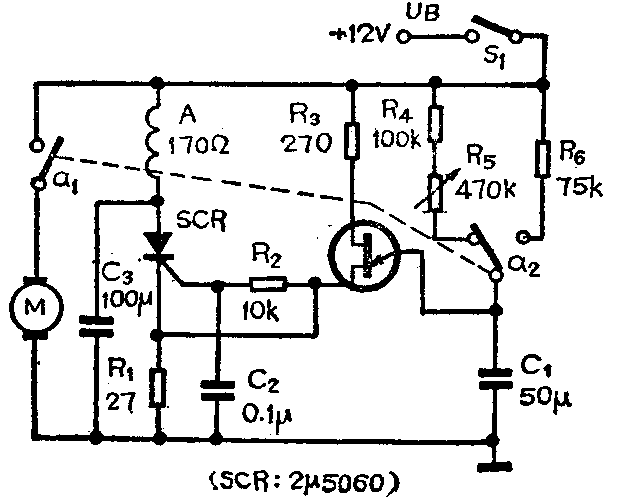

汽车雨刷器定时器
如图所示电路可使继电器接通5秒钟断开5～35秒钟，如此控制电机的开启。该电路可用于汽车雨刷器的控制，在小雨或雾天使之工作于断续状态。
S\(_{1}\)闭合后，C1经R\(_{4}\)、R5充电t\(_{1}\)（5～35秒可调）时间后，单结管被触发，C1通过R\(_{1}\)放电，此脉冲经R2C\(_{2}\)延时后触发SCR，使继电器接通，启动电机。同时使C1接到R\(_{6}\)，t2（5秒）时间后，单结管被触发，C\(_{1}\)经R1放电使SCR阴极电位很快升高达到短时反偏从而关闭，于是电机停止。
固定时长的触发定时器
在附图所示电路中，键S\(_{1}\)按下时，可使负载在一固定的时长内加电，此时长与S1键按下时间的长短无关。
当S\(_{1}\)键按下时，SCR导通使A点电位升至VS-V\(_{F}\)（其中的VF为SCR的导通压降，约29伏），Q\(_{1}\)导通，负载加电。同时C2、C\(_{3}\)也被充电，当C3充电致使Q\(_{2}\)成正向偏置时，即开始通过Q2、R\(_{6}\)放电，此时R6两端电压升高，加之C\(_{2}\)上的电压，使得SCR阴极电位升高，从而使它关断，A点电位回到地电位，负载断电。

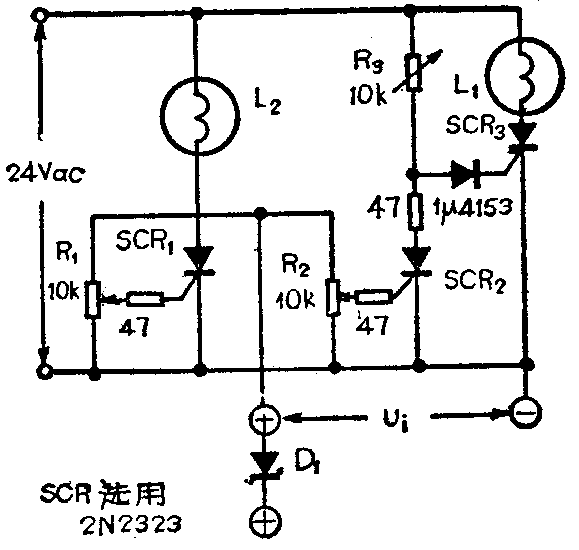

简单稳定的欠压／过压监视电路
电路如图所示。该电路可在1～15V电压范围内监视某一区段的电压，使之当出现过压或欠压时给出指示或报警。电压监视精度约为0.2V。其中R\(_{1}\)调整过压指示点，R2调整欠压指示点，R\(_{3}\)可根据不同的SCR元件用实验方法确定。增加稳压二极管D1可改变电压监视范围。

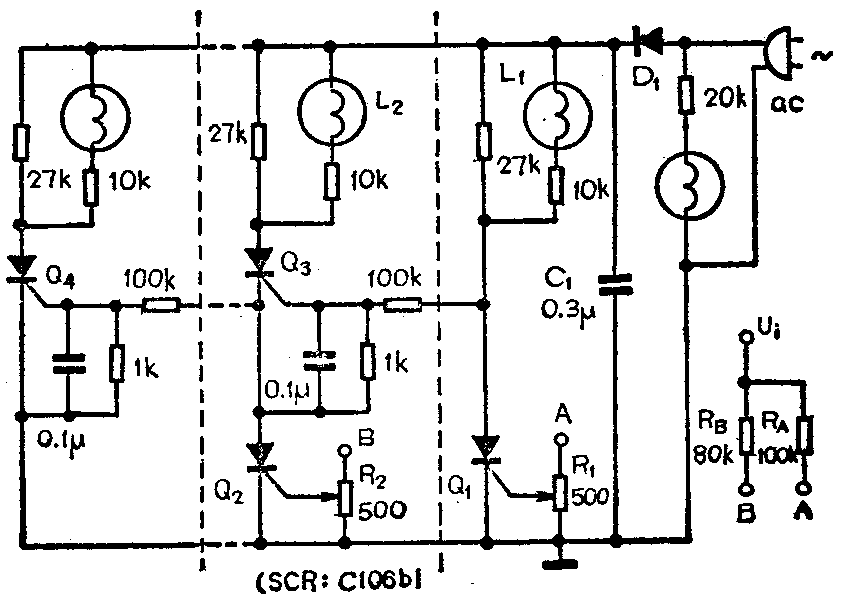

门限电平检测器
电路如图所示。其中每增加一中间级（两条虚线中间的电路），便可增加一个电压门限检测点。电压达到某一门限时，仅有一个相应的指示灯亮。
以3级为例，如果要求A点的检测门限为100V，B点为98V，可选R\(_{A}\)、RB分别为100kΩ、80kΩ，然后再细调R\(_{1}\)、R2得到准确的检测门限。
当C\(_{1}\)选值适当时，该电路既可在直流也可在交流状况下工作。
例如当U\(_{1}\)为101V时，Q1断Q\(_{2}\)通，由于Q1断使Q\(_{3}\)通，Q2通使Q\(_{4}\)断。因此仅有L2发出指示标明此电压在98～102V或低于98V时，仅有L\(_{1}\)或L3有指示（以上均为晓琳编译）
