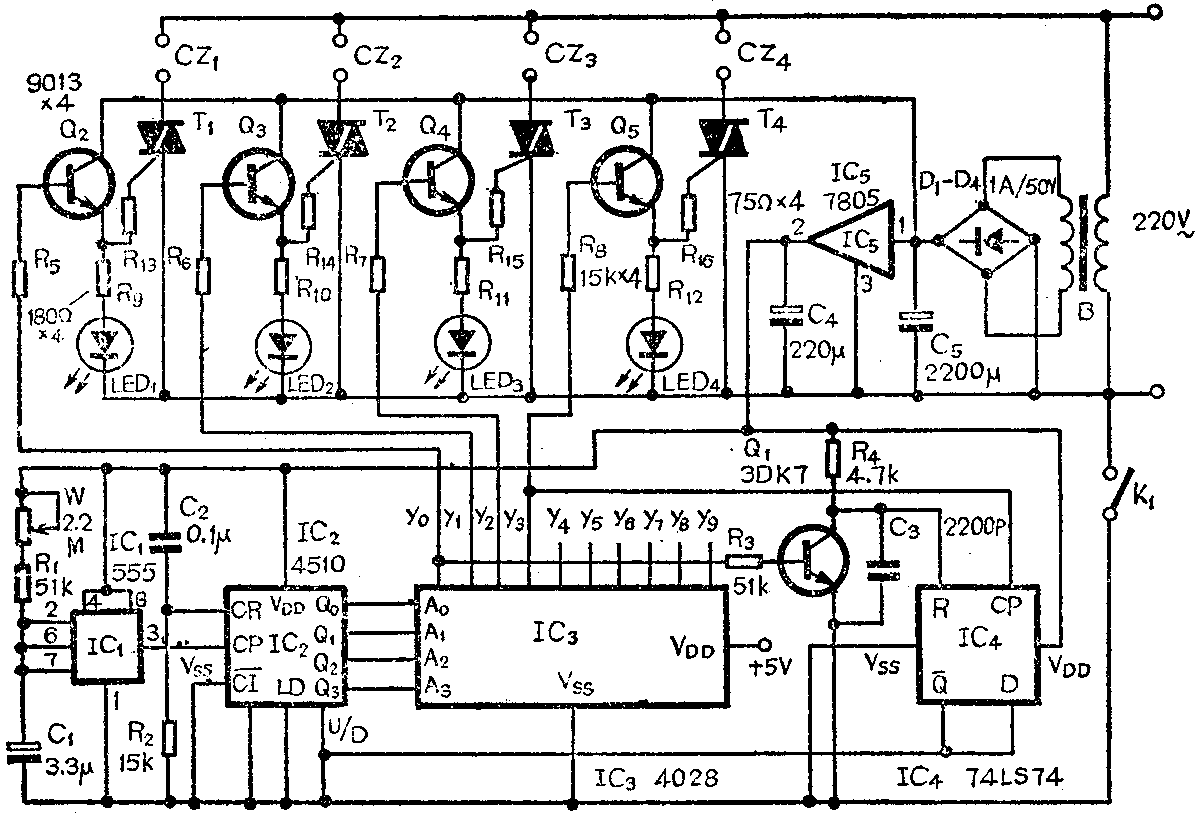

目前，流动式灯光控制器一般采用分立元件制作，本文介绍一种采用集成电路的控制器。图1为该电路的电原理图，主要由电源、时钟、逻辑电路、可控硅输出四部分组成。
1．电源部分：
220V市电经过变压器B变压、D\(_{1}\)～D4整流，C\(_{5}\)滤波后，一路供给可控硅驱动部分，一路经过IC5稳压后，输出稳定的+5V电压供给时钟、逻辑电路。
2．时钟部分：
由IC\(_{1}\)及外围元件W、R1、C\(_{1}\)、组成的自激多谐振荡器产生时钟信号，改变W可以控制灯光移动的速度。
3.逻辑部分：
主要由IC\(_{2}\)、IC3、IC\(_{4}\)组成。IC2（CD4510）、为二一十进制可预置同步加／减计数器，当时钟CP端有上升沿时钟脉冲输入时，其输出端 Q\(_{0}\)～Q3输出8421四位二进制BCD编码。
IC\(_{3}\)（CD4028）为四线一十线BCD码译码器。由CD4510计数器输出的BCD码，经译码后在其Y0～Y\(_{9}\)输出端依次输出高电位。IC4（74LS74A）为TTL双D触发器，这里利用了其中的一个D触发器且接成计数器状态。当CP端有上升沿脉冲时，其输出端Q-反转，并一直保持到下一个上升沿脉冲输入为止。
下面简述逻辑部分的工作原理；当开机后，由R\(_{2}\)、C2组成的微分电路产生一个正向脉冲作用于IC\(_{2}\)的CR端，使计数器复位，其输出端Q0～Q\(_{3}\)均为低电位，译码器IC3的Y\(_{0}\)～Y9输出端也均为低电位。同时由R\(_{4}\)、C3组成的积分电路产生一个负脉冲作用于IC\(_{4}\)的R端，D触发器复位，使IC4的输出端Q为高电位，同其相连的计数器IC\(_{2}\)的U／D端也为高电位，使计数器作加法计数。当有时钟CP输入时，经计数器IC2计数编码，IC\(_{3}\)译码后，Y0～Y\(_{3}\)依次输出高电位。当第一位Y0输出为高电位时，通过电阻R\(_{3}\)作用于Q1的基极，使Q\(_{1}\)导通，其集电极由高电位变为低电位，使D触发器复位，Q端为高电位，IC2计数器继续作加法计数C\(_{3}\)是为了防止Q1受干扰误动作而设）。当最后一位Y\(_{3}\)（本电路只用4路）输出高电位时，有一个上升沿作用于D触发器的CP端，使D触发器翻转，Q-端输出低电位，这个低电位作用于IC2计数器的 U／D端，使计数器作减法计数，使Y\(_{3}\)～Y0依次输出高电位。这时作为输出部分的灯光就作反向流动。当高电位到达Y\(_{0}\)时。又使Q1导通，D触发器的R端为低电位，D触发器复位，Q-端输出高电位，IC\(_{2}\)的U／D控制端又为高电位，计数器又作加法计数，如此反复循环下去。
本电路的输出路数可在十路以下任意选择，只要把双D触发器的CP端接于IC\(_{3}\)相应的输出端，就可达到所需要的路数。例如需要七路输出，可把IC4的CP端改接在Y\(_{6}\)的输出上，即可产生七路双向流动的效果。
4．可控硅输出部分：
从IC\(_{3}\)输出的高电位经各路的限流电阻后送入驱动三极管基极，使三极管导通。一路经过一个180Ω电阻限流后，驱动发光二极管使其点亮，作为该路的输出显示用，一路经75Ω电阻驱动双向可控硅T，使其导通，该路灯光点亮。
5．元件选择：
IC\(_{2}\)用CD4510、MC14510，对应国产型号为：C218；IC3可用CD4028、MC14028，对应国产型号为：C331；IC4也可用国产T076、T077代替、双向可控硅T可根据负载大小适当选取。其它元件数值均标于图上。（陈树先）
