LD 505是一种低压、低功耗、高增益线性放大器，特别适用于装制小型助听器。用分立元件装制的助听器，不仅调整困难，而且体积也大。而用 LD 505装制的助听器，外围元件少、体积小，而且由于其性能一致性好，几乎无需调整，特别适合批量生产。 LD 505也可在其它场合下作为低压、低功率音频放大器或振荡器使用。

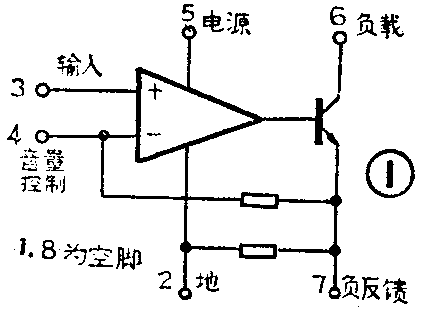

LD505的等效原理图如图1所示，它主要由一个运算放大器和一只偏置在甲类的单管输出级组成。其工作电压为l～1.6V，电压增益72dB，失真5％，运放典型工作电流0.21 mA，输出管工作电流 1.5 mA。由于 LD 505加有负反馈，故具有较高的温度稳定性。 LD 505采用标准的 8脚双列直插式封装，各管脚功能也已标在图1中。

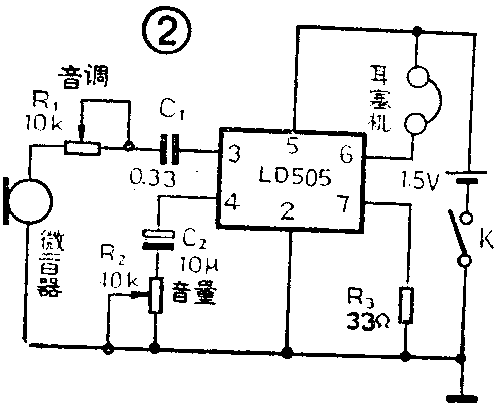

图2是用LD 505制作的助听器的电路图。图中R\(_{1}\)为音调调节电阻，R2为音量控制电阻，R\(_{3}\)是外接负反馈电阻。电路中使用的是助听器专用的微音器及高阻抗耳塞机。以图2电路制成的助听器采用1.5V电池供电，声音清晰。可供轻、中度耳聋患者使用。（林源）
