为了更好地学习数字电子技术和掌握数字集成电路的应用，现介绍一种经济实用的“TTL数字集成电路实验机”（以下简称“DIC实验机”）。
结构特点

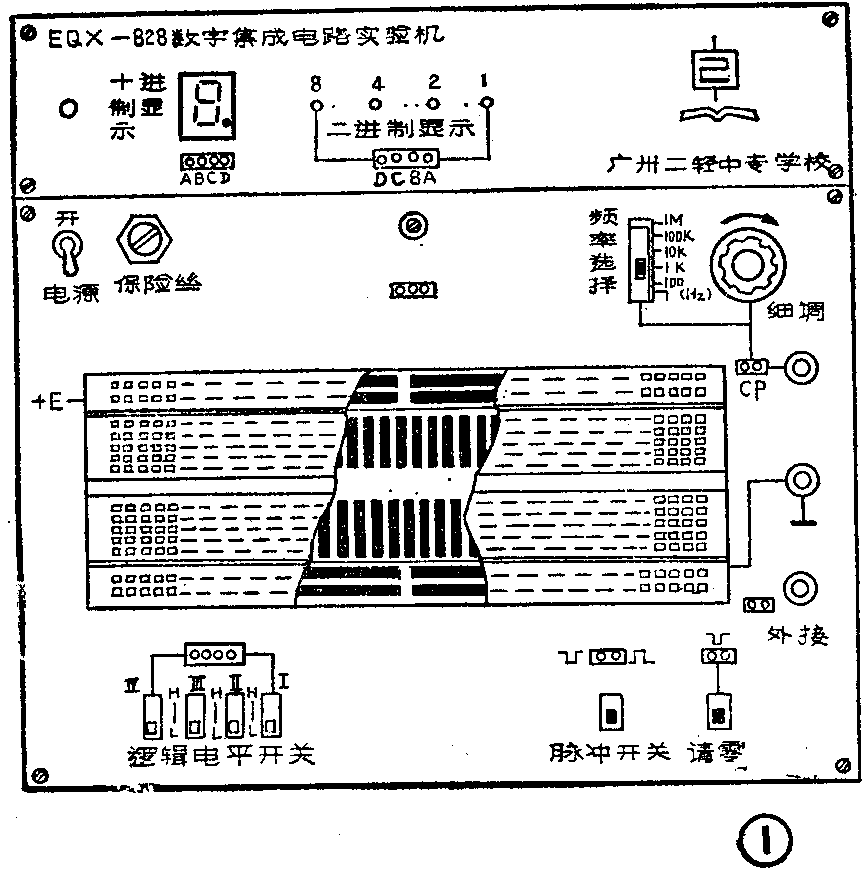

“DIC实验机”外形见图1，其主要特点有：
1．适用大、中及小规模TTL集成电路进行脉冲及数字电路的实验和逻辑设计，也适用于使用模拟集成电路或分立元件的实验。
2．提供了灵活的插件板，又自备各种信号源、显示器和稳压电源等、无需借助其它仪器就可以满足数字逻辑电路的静态功能实验和调试 。一次试验可同时容纳六块中规模集成块，因而可进行较复杂的数字电路（或系统）的试验。
3．采用双列直插式（DIP）集成电路进行电路实验。实验器件和电路不需焊接，用导线直接连接；因而既能方便地修改实验电路，又省时、省工。

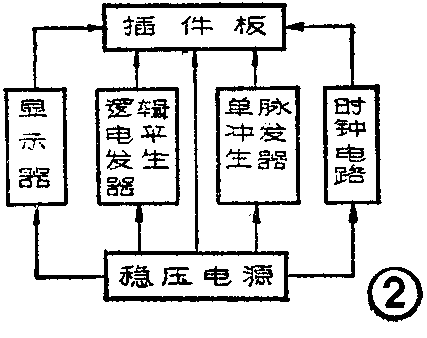

电路组成
1．插件板：插件板由一块SCB－128型和两块SCB－128B型多孔插座板并成。其中中间一块由两行六十二列弹性接触簧片构成。每个簧片有五个插孔，这五个小孔在电气上是连通的，插孔间及簧片之间均为双列直插式（DIP）集成电路标准间距。为此适合插入各种双列直播式集成块，亦可插入引脚直径为0.5～0.8mm的任何元件或导线。当集成电路插入两行簧片之间时，空余的插孔可供集成电路各引脚的输入、输出或互联。上下一排双行的插孔分别接入正电源与地线及各用。各行每半行的插孔内部相互连通（本机中电源与地线所用的行，外部已将左、右接通整行使用），这对于需要多电源供电的线路实验提供了很大的方便。电路联线用单股导线，22号为宜。
2．时钟电路：实验机设有连续矩形脉冲输出，频率从1Hz～1MHz分五档，各档连续可调，并在面板上由“CP”插孔输出。该时钟电路是一个典型的RC环形多谐振荡器，由四与非门（74LS00）构成。其中通过K\(_{7}\)改变不同电容实现频率粗调，改变W实现脉冲频率细调。由于各组件性能的差异，脉冲频率范围与电容值可通过实验最后确定。
3．单脉冲发生器；单脉冲发生器是由一个微动开关K及两个与非门(1／274LS00）构成。两个与非门构成一个基本的RS触发器，用以防止微动开关簧片的抖动对输出波形的影响，所以按钮K\(_{6}\)每按动一次，其输出仅输出一个正（或负）的脉冲，故也称为“无抖动开关”电路。

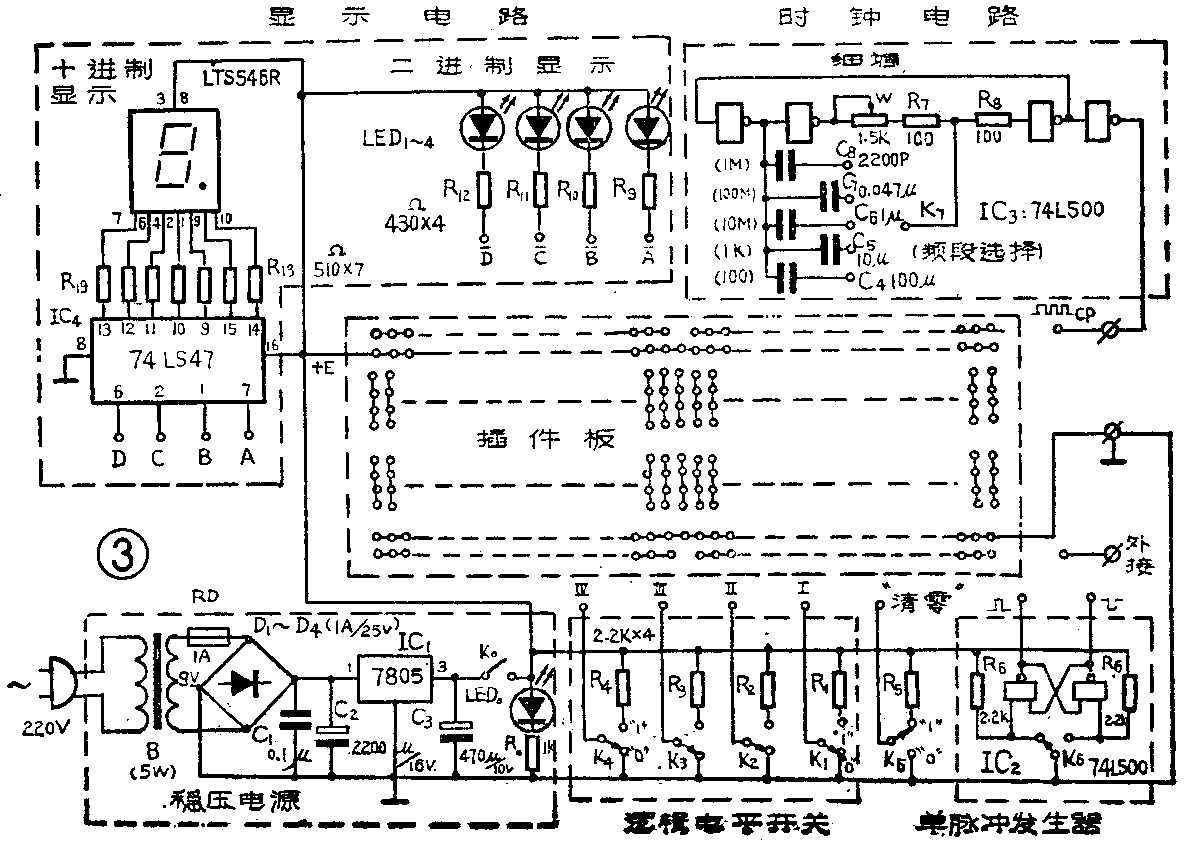

4．逻辑电平发生器：电路主要由四个拨动开关（K\(_{1}\)～K4）和电阻（R\(_{1}\)～R4）组成，向电路提供四个“1”（高电平）和“0”（低电平）信号，见图3。
5．显示电路：本机显示电路有四位“二进制”发光二极管（LED）和一位“十进制”七段数码管显示两种，以供不同数制的计数电路显示使用。
二进制显示电路由四个限流电阻与四个发光二极管组成，直接由实验电路或元件输出驱动。当其输入端（A-B-C-D-）为“0”（低电平）时，LED导通点亮，为“1”（高电平）时熄灭。
十进制显示电路是由LED七段数码管和BCD译码器（74LS47）组成。当显示电路各输入端分别接入8421码时，通过译码器，数码管便能显示十进制数。其中LED数码管是共阳极的，R\(_{13}\)～R19为各段发光管的限流电阻，以使各段笔划发光均匀。
6．稳压电源：本机设有0.5A／5V直流稳压电源，采用一块7805集成三端稳压器。
此外，电路还专门设有“清零”输出以供计数器（电路）实验之用；另机上备有一个电位器供实验需要时使用。
元件选用

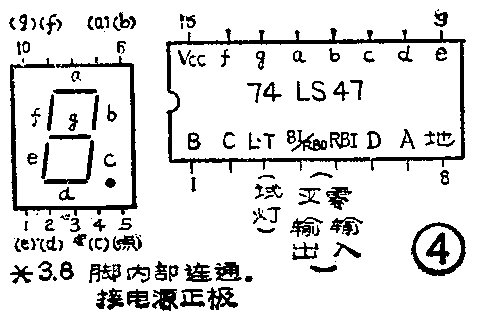

本机采用了三只74LS系列TTL集成块和一只7805的三端稳压器。图4给出74LS47及数码管的引脚。发光二极管（LED）均采用φ5的发光二极管，其中LED\(_{0}\)为红色（作电源指示），LED1～LED\(_{4}\)可用绿色、低耗的管子。K1～K\(_{4}\)为1×2小型拨动开关，K5、K\(_{6}\)用1×2的微动开关（也可用小型按钮代替），K7采用1×5的小型拨动开关或波段开关。电容宜采用误差小的涤纶或金属化电容。变压器B的容量为3～5W，次级为6～9V。调试时可先依次拨动I～IV开关分别置高或低电平(相当四位二进制人工置数），这时十进制显示的数码管应能相应显示出0～9十个数码，则表示这两部分电路工作正常。然后按几下“脉冲开关K\(_{6}\)”，这时连接的两只发光管应随按钮开关而交错亮或灭;按“清零”开关K3时则对应的发光管应一亮一灭。（甘德）
