目前市场上销售的电子点火器,采用电子脉冲技术产生连续放电火花,是家庭煤气点火的理想用具。现以南通晶体管厂生产的“王”字牌高效电子点火器为例,将本人的修理经验介绍给读者。

电子点火器的故障,一般都是无放电火花,修理起来并不难,关键是要判断准确。“王”字牌电子打火器的电路原理如图1所示:BG\(_{1}\)是振荡晶体管,R1是偏置电阻,B\(_{1}\)是振荡兼升压变压器,D是整流管,R2、R\(_{3}\)是限流电阻,3CTS是双向可控硅, 2CTS是双向触发二极管,C1是触发器的储能电容器,C\(_{2}\)是充电主电容器,B2为升压变压器(高压),L\(_{X}\)为放电针及外管组合体(发火管),K为开关,电池为1.5伏,1节2号电池。

图1
图1 🔍原图 (693×395)

当揿下按钮开关无放电火花时,应首先检查电池部分。电池夹断线、松动,电压不足都会引起故障。第二步,检查开关触点。打开塑料壳,检查触点是否接触良好,因为开关簧片在上下方向有可能松动,按钮按下时,将接触的开关簧片推下,造成两个簧片接触不上,需重新将开关底座烫牢或用环氧树脂胶牢。

将电流表接在开关的两端检查工作电流应有100mA左右。若无,说明有开路性故障,可能是电源没有接入电路,或者BG\(_{1}\)断脚,R1\(_{1}\)其中有断路;若电流》100mA,则可能是B1内部短路或BG\(_{1}\)击穿。检查B1振荡兼升压变压器输出两端应有35伏左右(有效值)交流电压(非正弦波),否则说明振荡电路没有工作;若B\(_{1}\)输出端只有几伏交流电压,说明C2电容器漏电。

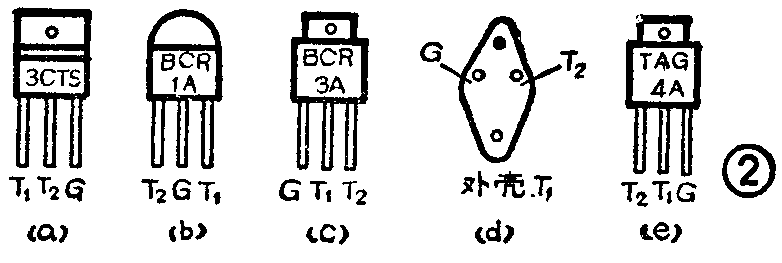

在有工作电流100mA左右及35伏交流电压存在的情况下,应着重检查双向可控硅3 CTS。其外型见图2,(a)为国产件的接脚图,(b)、(c)、(d)、(e)为部分进口件接脚图。G是控制极(触发极)。G极和T\(_{1}\)极间的正反向电阻都很小,一般为100Ω左右。为了判断它是否损坏,可从电路上拆下,用万用表的R×1Ω档,不分表笔的正负,分别将笔接至T2极和T\(_{1}\)极。用和T2相接的表笔在保持和T2相接的情况下,同时和G极相接。这时可控硅阻值应明显变小,说明双向可控硅可能因触发导通而处于通态,再在保持该表笔和T\(_{2}\)相接的情况下和G极断开,双向可控硅仍应处于通态,否则,一般地说是双向可控硅损坏。对双向触发二极管 2 CTS而言,它没有正负极性之分,若怀疑它损坏,可在电路通电的情况下,在双向触发二极管与双向可控硅G极的连接点上用表笔点几下(小金属起子也可),若点火器出现放电火花,就可肯定是它损坏。有时新换上一只 2 CTS,同样无放电火花,但只要将两只管脚对调一下位置,就能放电工作了。一般2CTS管的阻断电压为20~60伏,当加在它两端的电压超过它的阻断电压时,管子导通。若手头一时没有2CTS管,可用两只完好的 NPN三极管按图3所示连接,临时代用。它工作正常时,用万用表直流电压档可测得两端电压约25伏左右(黑表笔接G与2CTS连接的点,红表笔接R2、R\(_{3}\)、C1与2CTS连接的点)。

图2
图2 🔍原图 (782×263)
图3
图3 🔍原图 (435×96)

若触发器的储能电容器C\(_{1}\)漏电或引脚断,无容量,都不能触发双向可控硅3CTS工作。判断电容器的好坏,可用万用表的R×10kΩ档,将表笔不分正负搭在电容器两端(无极性电容),接上电容的一瞬间,表针从∞处向右摇动一个角度。表针的摆动幅度与电容量的大小有关,一会表针很快又返回∞位置。测量时如果表针不摆动,说明被测电容内部开路;若表针指在零欧姆刻度上,说明电容器内部击穿短路。假如表针偏转到某一位置就停下来,而不返回∞位置,则属于电容器漏电。

有时能听到放电的“叭叭”闷声,却不见放电火花,应仔细观察升压变压器B\(_{2}\)是否匝间短路,或者发火管内部放电针的绝缘层破了,与外管之间有内打火现象。对升压变压器B2匝间短路,如手头无备件,可细心拆下漆包线,找出断头,将两断头拧成一股,粗线可用电烙铁焊好,细线用火柴烧一下,就可连好,用涤纶胶带包平,按原样重新绕好。对放电针的绝缘层破损,只要抽出放电针,用涤纶胶带包一下即可,或用单股线剥去上端绝缘层,将原先的换下,套入绝缘套中,塞入外管之内,就成了放电针。(周锦程)
