本文对进口及国产数十种洗衣机的电路及使用的电器件的型号、参数等详尽加以介绍，供用户及维修人员参考。

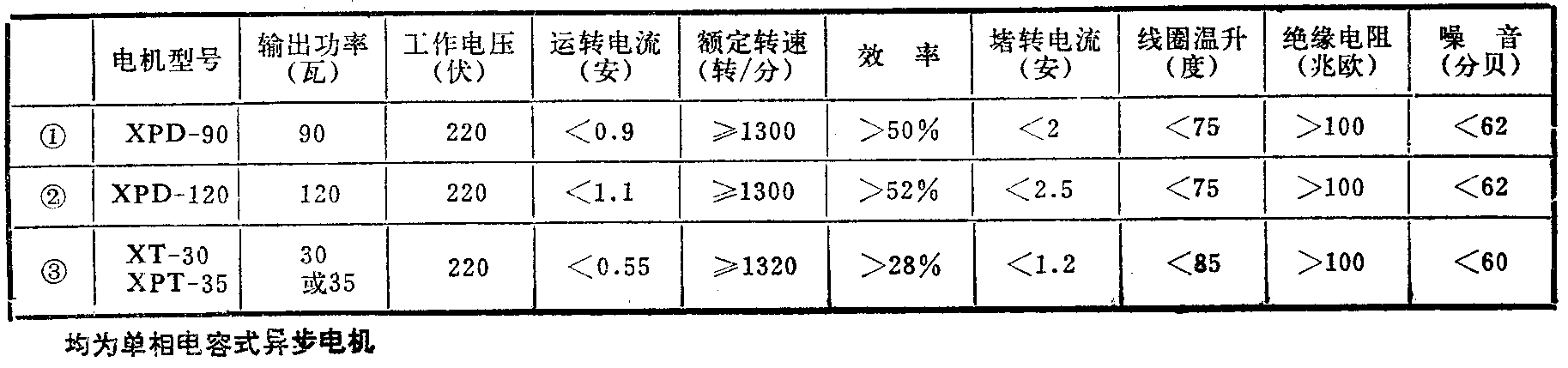

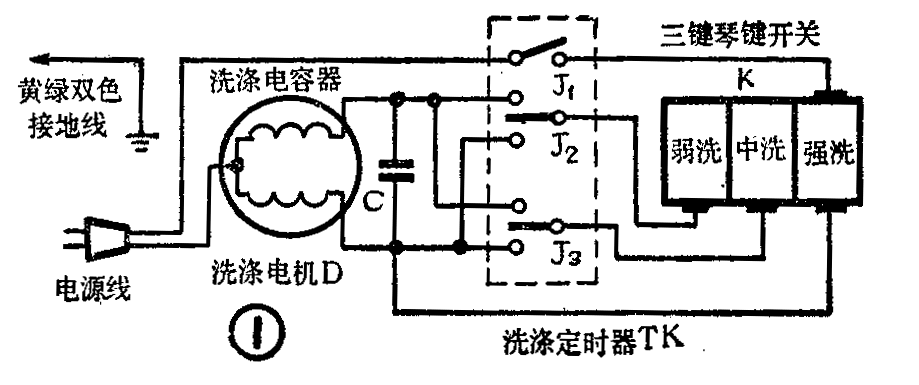

图1是有强、中、弱洗的波轮式单缸洗衣机电路。容量1.5公斤的洗衣机，洗涤电机的参数见附表中第①项。容量2公斤或2.5公斤的洗衣机，洗涤电机的参数见附表中第②项。洗涤电容C是金属化聚丙烯电容器，规格10μF±5％/AC400伏或12μF±5％/AC400伏，型号CBB 60或CBB 61，损耗角正切值要小于0.004，极壳间绝缘电阻应大于100兆欧，外壳温升低于20℃。三键琴键开关K的型号是JQK－1，规格250伏2.5安，触点接触电阻要小于0.2欧，能连续工作10000次，带电部分与外壳能承受2000伏/分的电压，绝缘电阻大于100兆欧。TK是机械式15分钟双凸轮洗涤定时器，型号DXT15－ST－1或SR－4－15WR，规格250伏2.5安，应能承受2000伏／分电压，绝缘电阻要大于100兆欧，轴的操作力矩应小于883×10\(^{-}\)3牛顿·米，噪音小于60分贝，使用寿命大于10000次，触点接触电阻要小于0.035欧，走时误差小于±2分钟。J\(_{1}\)是定时器主触点，J2是弱洗（轻柔洗）触点，15分钟内约工作45个周期，J\(_{3}\)是中洗（标准洗）触点，15分钟内约工作15个周期。该电路特点是简单、实用、可靠性较高，所以国产90％的单缸洗衣机都采用该电路。

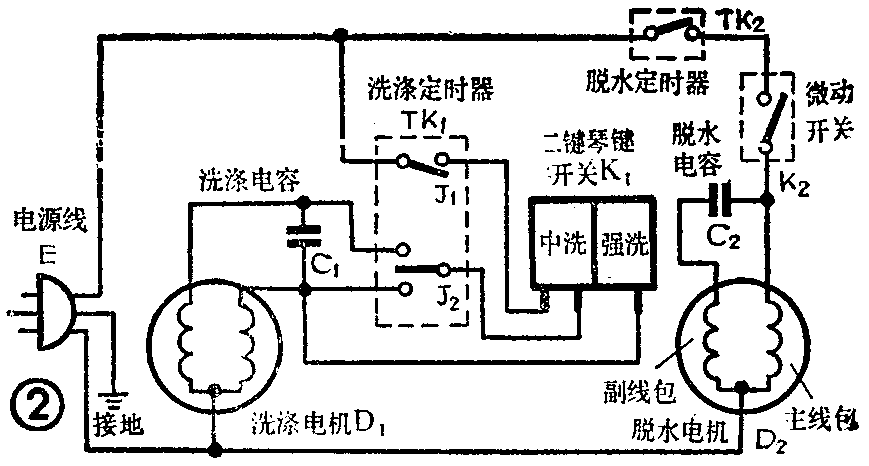

图2是有强、中洗的双缸波轮式洗衣机电路。洗涤电机D\(_{1}\)和洗涤电容C1的型号、规格、要求与图1中的D和C相同。脱水电机D\(_{2}\)的参数见附表中第③项。脱水电容C2是金属化聚丙烯电容器，规格3μF±5％／AC 450伏或4μF±5％／AC 400伏，其型号和要求与洗涤电容C\(_{1}\)相同，也可用CZJS型油浸式电容器。K1是KQX型二键琴键开关。微动开关K\(_{2}\)允许通过的最大电流是3安。TK2为机械式5分钟脱水定时器，型号 DXT－5 B－1或 DXT 5-3，轴的操作力矩要小于638×10\(^{-}\)3牛顿·米，走时误差小于±1.5分钟。TK\(_{1}\)为机械式单凸轮15分钟洗涤定时器，型号DXT－15－5或 SR 4－15 SR。K1、K\(_{2}\)、TK2、TK\(_{1}\)的其它要求和图1中的K1、TK相同。J\(_{1}\)是定时器主触点，J2是中洗触点。该电路是在图1电路基础上加上脱水电路而形成的，所以波轮式有强、中、弱洗的双缸洗衣机，则洗涤部分电路可按图1接线。该电路特点是造价低，接线少，维修方便，因此国内1985年以前生产的双缸机有95％采用该电路。

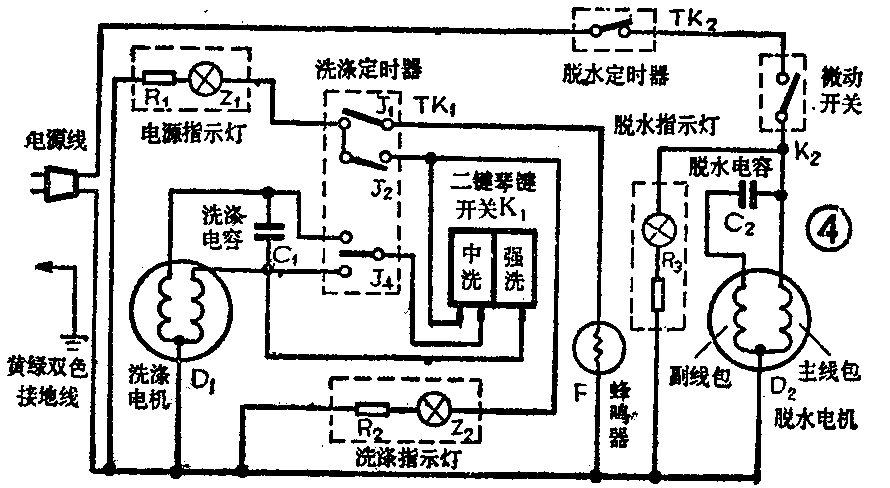

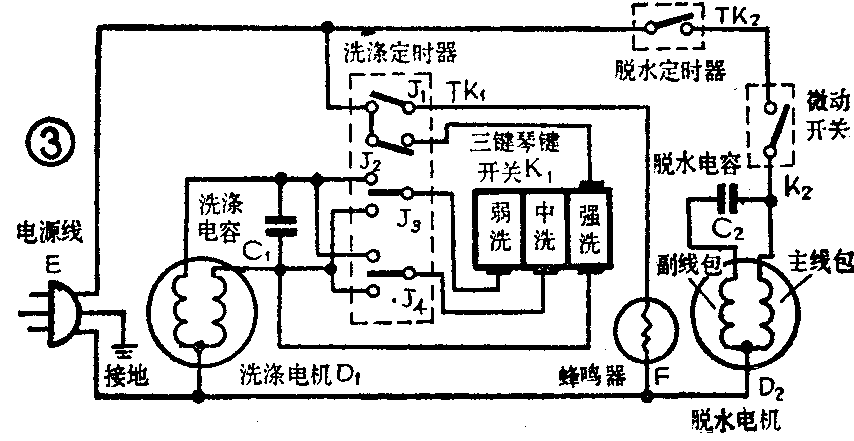

图3和图4是洗涤结束有蜂鸣或有指示灯的波轮式双缸洗衣机电路。R\(_{1}\)、R2、R\(_{3}\)是金属膜电阻，型号JR－0.25，规格1／4瓦。氖灯Z1、Z\(_{2}\)、Z3的型号是NH0－150或 NH 0－170，工作电流 0.0015安。蝉鸣器 F可用电子音乐FA－E型，规格 220伏 0.02安。也可用可调电磁式蜂鸣器，型号是FM－1或FM－2；工作电压220伏，频率50赫，最大响度时的电流小于0.03安，响声大于82分贝，通电15分钟后的线圈温升要低于65度，能连续工作5000小时，绝缘电阻要大于100兆欧。图3的TK\(_{1}\)是带蜂鸣机械式15分钟双凸轮洗涤定时器，型号DXT－15WF，图4的TK1是带蜂鸣机械式15分钟单凸轮洗涤定时器，型号DXT－15 SF－5型。上述定时器和电路上其它电器件的型号、规格、要求等与图2和图1相同。Z\(_{1}\)是电源指示灯，Z2是洗涤指示灯，Z\(_{3}\)是脱水指示灯。平时J1处在断开状态，蜂鸣器不响，在洗涤或漂洗快要结束前45秒左右，J\(_{1}\)触点导通，约鸣响30秒后J1触点在凸轮的作用下自动断开，洗涤或漂洗结束。J\(_{2}\)是主触点，J3是弱洗触点，J\(_{4}\)是中洗触点。有蜂鸣器和指示灯电路的洗衣机能增加造形的美感，能及时告知用户外电压和洗涤脱水部分工作是否正常。上海水仙牌XPB20-9S、杭州金鱼牌XPB20-2S、宁波新乐牌XPB20－6S、广州威力牌XPB20－2S等双缸机采用的是图3电路。上海司其乐牌XPB20－3S、南京莫愁牌XPB20－7S双缸机采用的是图4电路。（吴忠义）
