问：一台西德产罗兰士牌20英寸彩电，使用不久即无图无声。经查稳压管D\(_{658}\)（ZPY120－SB14296）击穿，用3只40V稳压管串联后代换该管不能使彩电正常工作。不知D658的具体参数如何？能否用国产管代换？
答：D\(_{658}\)是起过压保护作用的稳压二极管。当电路中115V主电压因异常情况影响而突然剧升时，D658便击穿短路，使主电压消失，从而保护电路元器件不被高压损坏。对D\(_{658}\)要求一般较高，不是随便用一只稳压管就可代替的。通常应选稳定电压为130V左右的稳压二极管，并要求反向漏电流小于100μA（反向电压为120V时）。目前较难找到如此特性的国产管，但可用进口管SR2M、EX0074CE或EX0152CE来代替。如果购不到，也可以用多只低压稳压管串联后代替，但需注意其总稳定电压应在125～140V内，并且反向电流不大于10(电压120V）。由于稳压管的标称稳压值与其实际稳压值有一定误差，而且反向电流通常是不标出的，故一般应通过实测挑选才行。（德沅)
问：夏普C－3700DK型37cm彩电由于IX0465CE损坏，而无法使用，请问有什么型号的类似电路可以替代？

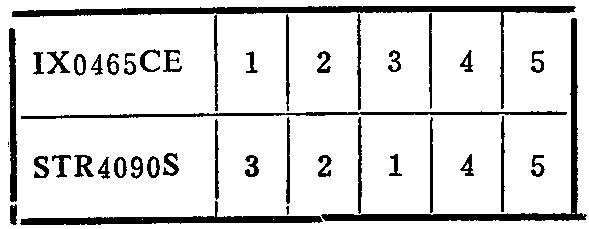

答：IX0465CE为电源专用集成电路，与其功能完全相同的集成电路有STR4090S，但它们的管脚排列顺序不同，如下表所示。
当用STR4090S进行替代时，只要按上表关系焊入电路，电视机便可恢复正常工作。 （高雨春）
问: 为改善“射频连接”放象方式不尽人意的效果，拟采用“视频连接”方式，但不知录象机如何与“汤姆逊”20英寸彩电背面的20芯插座配接？

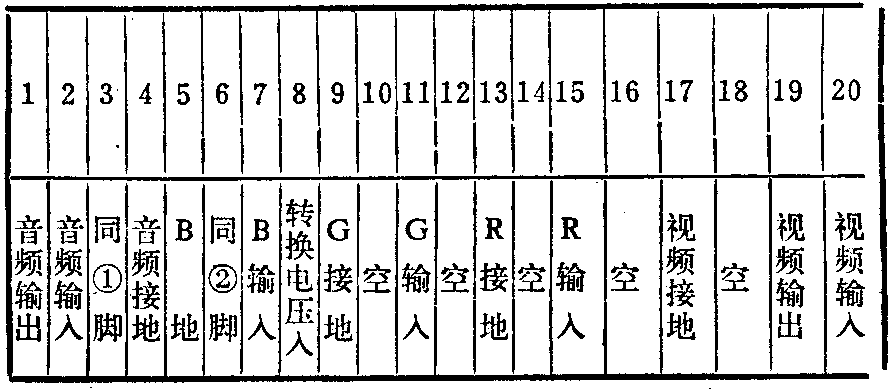

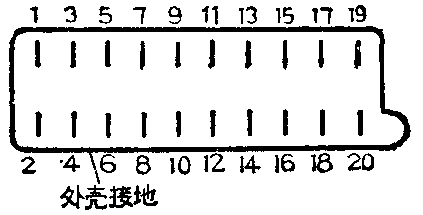

答：“汤姆逊”彩电背面的20芯插座的各脚功能见下表所示。由表可见，视频输入为、。配接时把录象机或放象机视频输出信号通过75Ω同轴电缆连接至、即可（电缆芯线接）。20芯插座的引脚排列顺序见上图所示，连接时注意不要搞错。放象时，一般应按一下电视机节目预选器上的“AV”键，否则可能会出现图象上部扭曲等现象。（申源）
问：检修一台成都C47－851型18英寸彩电，130V主电源电压仅20V左右。查测电源部分各有关元件均无损坏，先怀疑是负载有问题，用另一台机器电源接到负载后，一切正常，说明故障还是出在电源部分，问应如何检修？
答：此机采用的是三洋83P机芯，电源为自激调宽式开关稳压电源。从故障现象分析是开关电源没有振荡或虽已振荡但振幅很小、振荡频率不准。影响振荡或造成停振的原因很多，但从所述无元件损坏来分析，其主要原因可能是因为开关调整管BG\(_{311}\)电流放大系数β值偏低，不能满足振荡的振幅平衡条件。BG311的自身质量对振荡参量的影响很大，其β值应大于10，否则很难正常工作。在业余条件下是无法准确检测大功率三极管β值的，简单的方法是更换管子试之。BG\(_{311}\)原机用的是日产2SC3089型大功率塑封管，可用2SC1403、BU508A、2SC1942、3DD103C等代换。不过后两种管子需在散热片上重新钻孔安装。检修时先将130V电源与负载断开，接上-50W、500Ω电阻作为假负载，以免损坏行输出管而扩大故障。（陈克军）
问：一台彩色电视机收看时图象、伴音均好，但外壳有轻微带电感觉。用测电笔测外壳上银灰色涂层表面，氖管断断续续发微红，在关机的短时间内氖管明显红亮，此时用手触摸机壳还能拉出可见的电弧光，这种情况应如何处理？
答：这种情况说明电视机外壳表面的银色喷涂层内含有导电的金属细颗粒，在静电场作用下带电。这种静电场是由显象管的第二阳极所连接的石墨层电容器产生的。解决的办法是首先检查显象管的外壳石墨涂层接地是否良好，若接地良好而仍带电，则可在机壳内壁上贴一层锡箔，引一根导线接在公共地线端，机壳带电现象即可消除。 （钟景云）
问：一台汤姆逊彩色电视机出现无光无声故障，经检查是脉宽调制稳压电路中的开关管PL\(_{54}\)（BU807）损坏，查最新国内外晶体管手册无BU807的资料，市场上也买不到此管，用BU804代替，一开机BU804就击穿，不知如何解决？
答：BU807损坏后，可用3DD15D和3DA87D两管组成的复合管代用，我曾用此方法修复过这样的故障，收看一年多，至今效果良好。（汪晖)
问：一台上海L316C录音机放音时声音微弱，检查发现前置放大级各级电压均很低，怀疑是晶体管或滤波电容器短路或严重漏电，焊下测量均完好。不知是何原因？
答:这种故障很可能是滤波电阻（1.2kΩ）阻值增大引起的。该机前置放大电路简图如下，正常时各极电压如图所示，当1.2kΩ电阻变大至5kΩ以上，即使不足0.8毫安的电流通过变值的滤波电阻，也会产生足够大的电压降，造成各级电压很低。检修时可用镊子将1.2kΩ电阻短路一下如果放音正常，则证明是滤波电阻变位，换一只1.2kΩ电阻即可，否则就应该重点检查晶体管和滤波电容器。（梁怀斌）
问：一台蝴蝶牌107-2型袖珍式集成电路收音机声音时断时续、时轻时响，尤其在调谐电台时更为明显。有时，时轻时响故障消失，但只能收到一两个强力电台，并且音量明显不足。检修中曾怀疑是双连可变电容器接触不良引起，但经清洗及换新均没能排除故障。不知故障原因何在?
答：造成这种故障的原因大都是磁性天线的初级线圈将要断线。由于107－2型机的磁性天线线圈用纱包线绕制，引出线较长，常与调谐度盘相碰，故发生引线将断未断故障时往往不易被发现，并会随调谐电台而变。因此只要仔细找到断头处并接好就可使故障消除。 （王德沅）
问：一台益声牌YS－120立体声收录机，录放音走带均正常，倒带时出现“嚓嚓”响声，检查带仓及机芯传动部分也没发现异常现象，不知是何原因？
答：遇到这种故障可先不装磁带，按下快倒按键观察机械传动部分走动情况，这时如仍有嚓嚓声，则是机芯本身的故障。如无“嚓嚓”声，则可能是磁带的问题、不妨换上一盒好磁带试试，如果这种响声消除，则证明是原磁带盒的故障，可打开磁带盒检查，大都是平整度较差，盘芯和导轮表面粗糙，上下半盒对起来不严实，中间张开较宽（约1毫米）的缝，所以快倒或快进卷带时，带盒里面的零件与盒体会产生较大的磨擦声；粗糙的盘芯、导轮也会与卷轴、导轴发生不正当的磨擦。另外，如果该盘磁带系在不良的机器上使用造成的卷带不齐所致，只要把未卷整齐的磁带平放在桌上拍几下，即可消除故障，无需换新带。（良友）
问:一部40瓦高淳放大头，输出功率不足15瓦。经查末级并联推挽悬浮功放栅对栅激励功率和各极电压正常，换两只6P3P和输出变压器无效。不知何因？

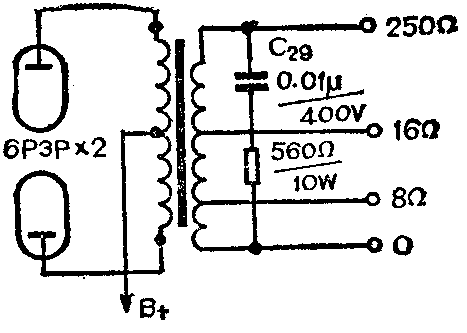

答:经换管和输出变压器无效的话，可能是C\(_{29}\)击穿所致。C29和R\(_{43}\)串联并接在输出端子0－250Ω之间（如附图）。它的作用是防止变压器空载时，因音频电压过高而将层间绝缘击穿，起着过电压保护的作用。当C29不良或耐压不足时，负载偶而开路或输出电压过高均可能造成C\(_{29}\)击穿。C29击穿后，R\(_{43}\)直接并接在0－250Ω端子间，使次级输出阻抗降低失去匹配，相当于负载加重，导致输出电压降低、功率不足的毛病。（刘正成）
问：一台宝石花SL－2202型收录机，功能选择波段开关的收音部分那组接点极易接触不良，检修时发现那部分波段开关内部接触片发黑。用砂纸打光装上就好，但不长时间又烧黑，如此反复几次。怎么办？
答：接触片烧坏，多数是由于切换的电流过大所引起，一般收录机为其收音部分装有电子滤波器，其输出接有几百微法大电容器Ce。在电源接通瞬间，可流过较大电流，这一电流也经过波段开关接触片。所以会烧黑接触片。
处理办法：①若Ce本身数值不太大，可在电源输出处串接一只100～200Ω的电阻R。②将波段开关的电源接通处直接用线连接，以解决收音部分因无电源而不能工作的问题。 （张国华）
问：一台珠江牌LSL－7型立体声收录机在放音和收音时，右声道扬声器发出时大时小的“喀嚓”杂音，即使把音量电位器调至最小也不能免除。但测功放ICTA7232P的各脚工作电压却基本正常。这是何故？
答：对于这种故障，应该先查右声道功放部分的几个电容器（C\(_{144}\)、C145、C\(_{146}\)、C147)和印制线路有无漏电现象。测量电容器时最好断开它们与线路的联系，因为在路测量有时不易判别是否漏电。如果测出某个电容器有不稳定的漏电电阻，即可断定故障由它而引起，只要换上新电容器即能排除故障。若查出印制线路漏电，通常可用无水酒精擦净。在电容器和印制线路均无问题的情况下，一般就表明功放IC出了故障，这就需要更换TA7232P了。（申沅）
