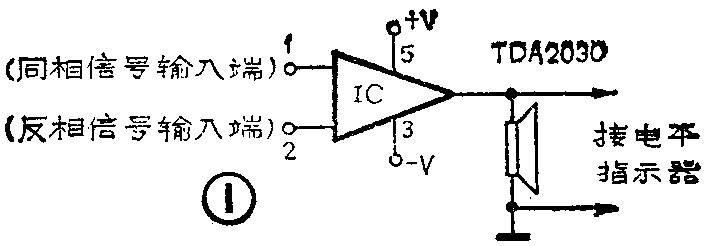

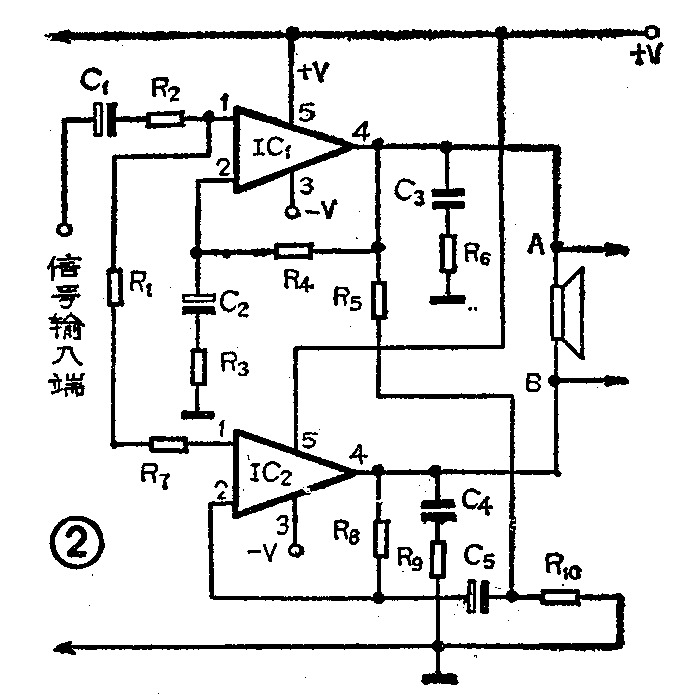

目前已有不少无线电爱好者组装了家庭音乐中心，其功率放大器部分有OTL式的也有BTL式的。至于OTL式的功率放大器（我们以TDA 2030功放块组装的为例）接电平指示灯还较容易，如图1所示即可。但有不少爱好者已不满足于OTL式功率器，他们在OTL的基础上将其略加改动便成为功率更大的BTL式放大器。这时如何接电平指示灯呢？如果照搬OTL的接法从扬声器两端去接指示灯是不会正常发光的。所以我们首先分析一下BTL式的工作原理：图2是一典型的BTL式电路，图中只画出左声道电路，右声道的与此相同，IC\(_{1}\)是同相放大器，IC2是反相放大器。IC\(_{2}\)的输入信号是由IC14脚输出的U\(_{1}\)经R5、R\(_{1}\)0分压衰减以后再通过C5得到。故此IC\(_{1}\)和IC2两个输出信号幅度相等且相位相反， IC\(_{1}\)和IC2在共用的负载（扬声器）上合为一个完整的输出波形。所以加到电平指示灯上的信号应该取扬声器两侧A、B两点的信号。如果只取A点或B点与地之间的信号，只相当于取出一个完整的正弦波信号的一半，指示灯是不会正常发光的。但是BTL中IC\(_{1}\)和IC2的两个输出端是绝对不能碰到正、负电源和地端的，更不能自相短路，所以BTL放大器与电平指示器相连接时，其中一个输出端与电平指示器地端连接之前必须串接一只隔直电容器，如图3所示，这样接好以后指示灯发光就正常了。隔直电容需在调试时确定，笔者选定4.7μF，爱好者也可以选其左右的电容器，但绝对不可不用。尤其是在各部分电路的地端都相通，而且共用一个电源变压器供电的情况下更应该引起注意。图3是电平指示器的部分电路，爱好者可以根据自己功放器的功率大小向后面继续添加指示灯。与功放器的功率吻合的电平指示器才显得美观。 （高燕冰）
