编者按：放象机结构简单、使用方便且价格便宜，很适合我国目前消费水平，因此市场上销售量较大。为了帮助读者及维修人员学习和了解放象机的工作原理，约请作者以海南省长海电子联合有限公司生产的VF－2215型放象机为例，介绍放象机的信号处理系统、伺服系统和控制系统。本文首先介绍该机的信号处理系统。
视频信号处理电路

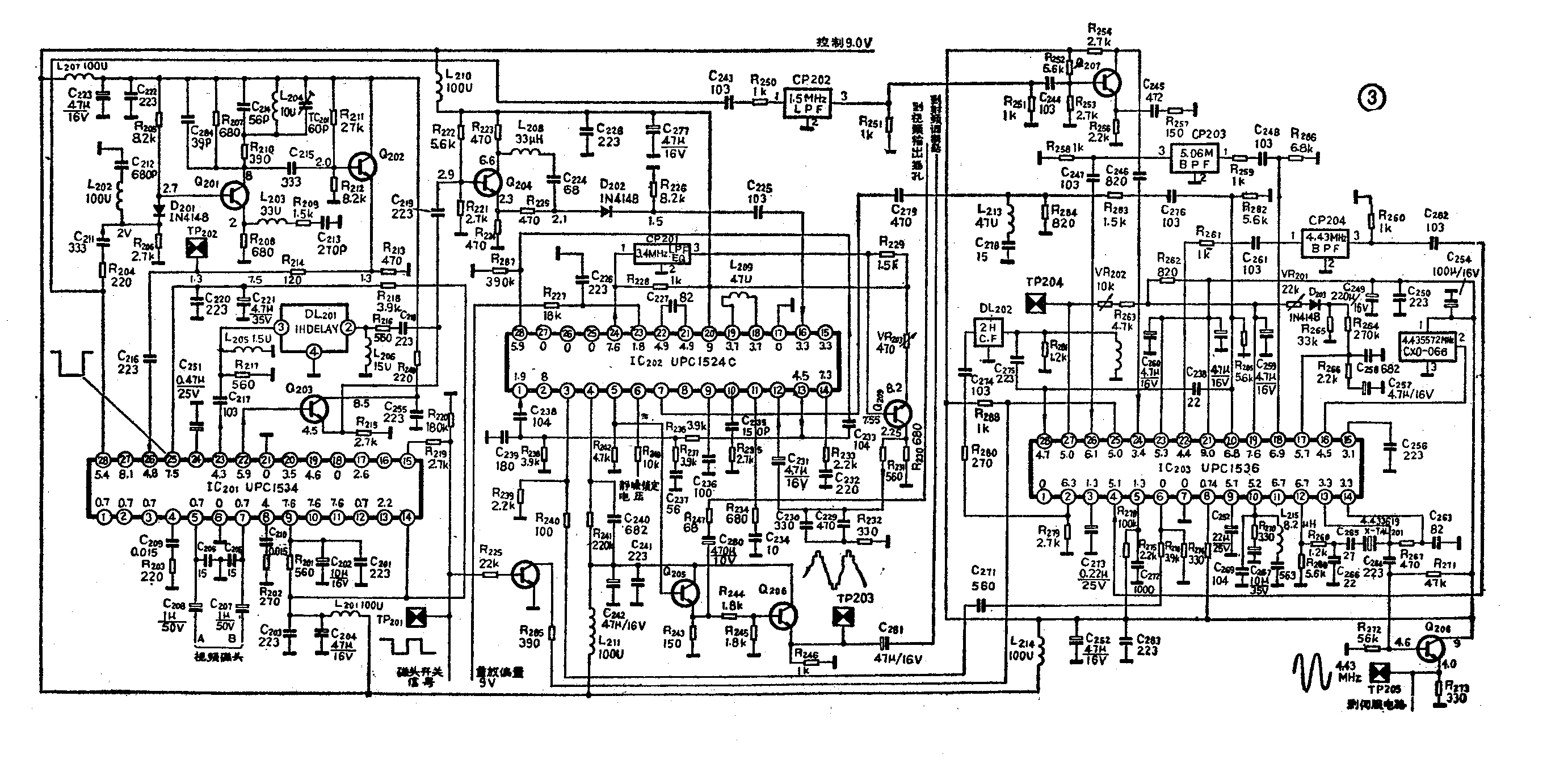

家用录象机中视频信号是采用亮度信号调频和色度信号降频以及两个信号分开处理的办法。VF－2215型放象机无信号记录过程，因此电路比较简单，图1、2、3是该机视频信号处理电路原理图。其中集成电路IC\(_{2}\)01和IC202组成亮度信号处理和亮度与色度信号混合电路，IC\(_{2}\)03构成色度信号处理电路。下面分别加以介绍。
1．亮度信号处理电路：录象机录制节目时，将0～4MHz亮度信号取出对低载频信号进行调频，然后再记录到磁带上。放象时就是从磁带上取出这个调频亮度信号，进行适当处理后恢复原来标准亮度信号。
图1是VF－2215型机的亮度信号处理电路简化框图。由磁鼓的上旋转视频磁头A和B交替扫描磁带而拾取的记录信号，由IC\(_{2}\)01的5脚和7脚输入到两个前置放大器中进行放大。这是因为视频磁头感应出的信号再经过旋转变压器取出后已经很弱，大约只有0.3mV左右，必须经过放大后才能进行处理。经放大的两个信号送入开关转换电路，该电路中开关变换受伺服电路来的25Hz磁头开关信号的控制，以保证开关变化与磁头A和B交替扫描磁带的变化相协调。在开关电路中将两个信号合成为连续信号由28脚输出，一路送到IC203的色度信号处理电路。从图3看出另一路信号先经由R\(_{2}\)04、C211、L\(_{2}\)02和C212组成的带通滤波器，滤掉色度信号而取出调频亮度信号。再经过由Q\(_{2}\)01和Q202组成的均衡放大器进行频率补偿和放大后，由IC\(_{2}\)01的26脚输入到AGC放大器。它输出的稳定信号加到失落检测电路和开关电路，通过开关电路的信号经22脚和Q203放大后分两路输出。一路经1H延时线DL\(_{2}\)01后又从23脚送入，经失落放大器放大后再送到开关电路。上述延时线、失落放大器、开关电路和失落检测电路组成失落补偿电路，用来补偿由各种原因（如磁带损伤、磁粉脱落等）造成的调频亮度信号的丢失。另一路信号经Q204和其它元件组成的均衡器后，由IC\(_{2}\)02的16脚输入加到限幅电路进行限幅，以防止由于过调制引起的黑白反转现象。限幅后的信号送到FM解调器，恢复原来的标准亮度信号。亮度信号经开关电路由24脚输出，经均衡器CP201进一步滤掉可能残存的调频载波分量，并使亮度信号延迟约0.6μs，以便同色度信号在时间上保持一致。延时后的亮度信号经Q\(_{2}\)09放大后再由12脚输入加到去加重电路，调整Q209发射极电阻VR\(_{2}\)0可改变亮度信号的输出电平幅度。去掉记录时加重量的亮度信号经消噪电路后从13脚输出，一路经C238从1脚输入加到同步分离电路，为色度信号处理电路和其它电路提供同步信号。另一路经C\(_{233}\)由28脚输入加到箝位电路。经箝位的信号送到亮度和角度信号合成电路，与经7脚送来的色度信号合成视频信号。再经静噪电路和放大器放大后从5脚输出，经Q205和Q\(_{2}\)06分别送到视频输出端和射频调制器。
2．色度信号处理电路：录象机在录制节目时，将4.43MHz色度信号降频为627kHz后再记录到磁带上。放象时从磁带上取出降频色度信号，经色度信号处理电路后恢复原标准色度信号。

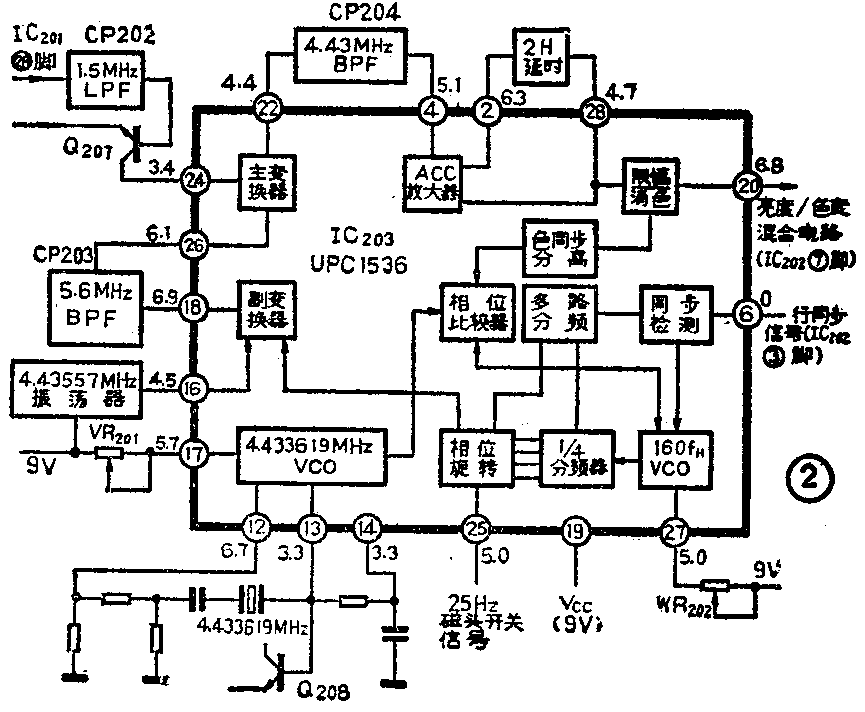

图2是VF—2215型放象机色度信号处理电路简化框图，结合图3对该电路工作过程介绍如下。
由IC\(_{2}\)01的28脚送来的信号，经过低通滤波器CP202取出降频色度信号并去掉调频亮度信号，然后经Q\(_{2}\)07放大再从IC203的24脚输入加到主变换器中。在变换器中降频信号（627kHz)与由副变换器送来的本振信号（5.06MHz）进行差频，得到4.43MHz标准色度信号。色度信号由22脚输出，经带通滤波器CP\(_{2}\)04滤掉其它谐波后，再由4脚输入加到ACC（自动色度控制）放大器。从ACC放大器输出稳定的色信号，一路从2脚输出经过2H延时线DL202后又从28脚输入，与另一路直通信号相加再送入限幅／消色电路。当输入信号过大时，该电路将使输出信号限制在一定的范围；当输入信号很弱时，使色通道电路停止工作（即消色），只能看到黑白图象。经过这个电路的色度信号从20脚输出，经IC\(_{2}\)02的7脚输入送到亮度／色度信号合成电路。
正如上述，副变换器为主变换器提供5.06MHz本振信号。这个信号由40f\(_{H}\)振荡信号与4.43557MHz振荡信号合成，即5.06MHz=（40×0.0156254+4.43557）MHz。4.43557MHz振荡器产生的振荡信号由16脚输入加到副变换器。160fH压控振荡器产生的160f\(_{H}\)信号，经1／4分频器后输出40fH信号，再经过相位旋转电路移相后送入副变换器。在这里40f\(_{H}\)信号逐行反方向移相90°，使在记录时逐行移相90°的视频信号，在主变换器中进行差频变换时相位得到复原。
相位旋转电路受两路信号控制。一路是由40f\(_{H}\)信号经多路分频器得到的1／2fH和1／4f\(_{H}\)信号，这两个信号在相位旋转电路中进行逻辑组合而使40fH信号产生逐行反相移相90°。另一路是由25脚输入的25Hz磁头开关信号，它控制移相电路使40f\(_{H}\)信号对一条磁迹有相移而另一条相位不变（即隔磁迹有相移），这是为了与从磁带上拾取的信号相对应，消除邻迹串扰现象。
160f\(_{H}\)压控振荡器与主变换器以及同它们之间的相连电路，构成一个AFC（自动频率控制）闭环回路。当从磁带上拾取的信号由于某种原因有频率波动时，经亮度信号处理电路分离出来的行同步信号也发生频率波动。因160fH压控振荡器受从6脚送来的行同步信号控制，所以它输出的振荡信号也必然产生频率波动，这样40f\(_{H}\)信号以及5.06MHz本振信号都会产生频率波动。由于在至变换器中进行差频的色度信号来自同一磁带所拾取的信号，因此色度信号也产生与本振信号相同的频率波动，这样在差频变换中频率的波动相减而抵消。这种用波动信号作基准反过来又消除波动的方法称伪时基方法。
4.433619MHz压控振荡器和160f\(_{H}\)振荡器构成APC（自动相位控制）环路。由色同步分离电路输出的色同步信号与4.433619MHz振荡信号，在相位比较器中进行比较，其输出的误差电压对160fH振荡器输出信号的相位进行调整。其中4.433619MHz振荡信号是基准信号，它也是伺服电路的基准信号。AFC和APC电路基本上都在集成电路IC\(_{2}\)03之中，因此它们的工作十分稳定可靠。
音频信号处理电路

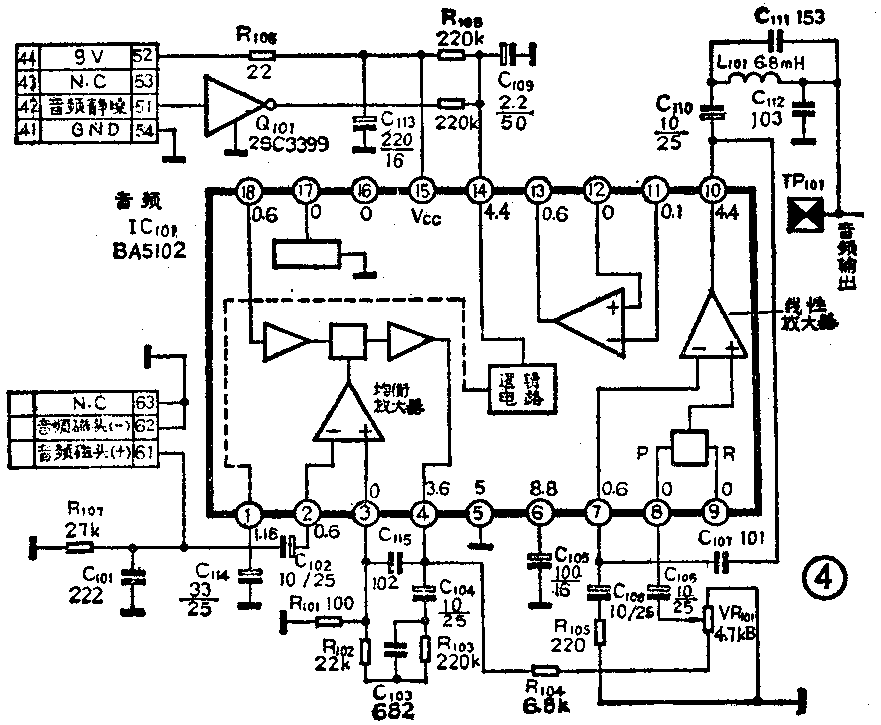

VF－2215型机的音频信号处理电路与录音机基本相同，由一块集成电路IC\(_{1}\)01和外部元件构成，如图4所示。
音频磁头从磁带上拾取的音频信号，从IC\(_{1}\)01的2脚输入加到均衡放大器，放大器的增益约45dB。放大后的音频信号从4脚输出，经电位器VR101又从8脚输入加到静噪控制门电路。调节VR\(_{1}\)01可改变音频信号的输出幅度。音频信号再经线性放大器（增益约35dB）放大后从10脚输出，分别送到音频信号输出端和射频调制器。
音频信号的输出由控制电路送来的信号控制。当不进行放象或处于前后快速搜索和静象工作状态时，控制电路发出一个高电平静噪信号经Q\(_{1}\)01加到与14脚相接的逻辑电路，逻辑电路发出信号使静嗓门关闭而无音频信号输出。只有当放象时，控制电路无静噪信号输出，逻辑电路经2秒钟延时后打开静噪门而输出音频信号。这就是机器在放象时，监视器的伴音总是落后于图象出现，以及在前后快速搜索和静象时没有声音的原因。（郑大光）
