目前，国外已普遍使用一种高效能的电路保护器件——TVP（TRANSIENT VOLTAGE SUPPRESSOR），可译作瞬变电压抑制器，或瞬变电压抑制二极管，其电路符号和普通稳压二极管相同。它的外形与普通二极管无异，但却能“吸收”高达数千瓦的浪涌功率。TVP具有体积小、功率大、响应快、无噪声、价格低等诸多优点，使它广泛应用于家用电器、电子仪器、精密设备、自动控制、计算机系统等各个领域。
TVP器件的主要特点是，在反向应用条件下，当承受一个高能量的瞬时大脉冲时，其工作阻抗立即降至很低的导通值，允许大电流通过，同时把电压箝制到预定水平。因此，可有效地保护电子线路中的精密元器件免受损坏。TVP所能承受的瞬时脉冲电流峰值可达数百安培，其箝位响应时间仅为1×10\(^{-}\)12秒；TVP所允许的正向浪涌电流，在25℃、1/120秒的条件下，也可达50～200安培。另一类TVP是双向的，它正负两个方向均可“吸收”瞬时大脉冲，把电路电压箝制到预定水平。这类双向TVP用于交流电路是极方便的。

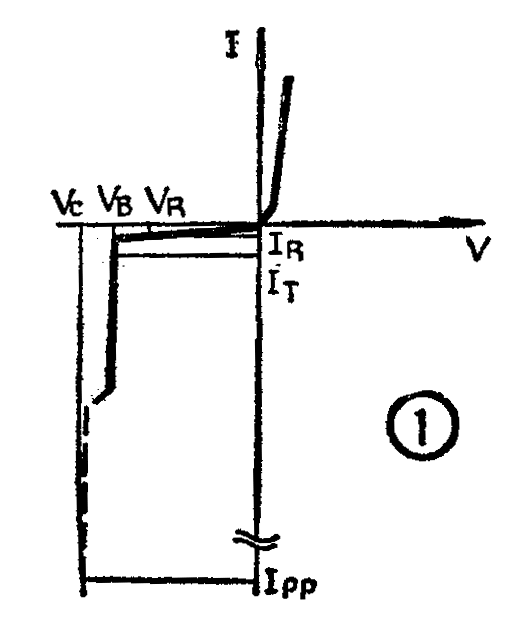

TVP的V-I特性曲线如图1所示。TVP的正向特性与一般二极管没有什么区别；反向击穿拐点近似“直角”，表明器件为典型的PN结雪崩器件。虚线表明，假设在瞬时大脉冲条件下，那么器件的击穿电压便升至略高些的箝位电压值，并保持在这一稳定水平上。图示各参数定义如下：I\(_{R}\)—规定的最大反向漏电流；VR—变位电压，对应于电流I\(_{R}\)的电压值，这个电压约为击穿电压VB的85％；I\(_{T}\)—规定的测试电流；VB—击穿电压，对应于电流I\(_{T}\)的电压值；IPP—瞬时峰值脉冲电流；V\(_{C}\)—最大箝位电压，在峰值脉冲电流IPP下测得的最大电压值。最大箝位电压与击穿电压之比称为箝位因子，表示为：C\(_{f}\)=WC/V\(_{B}\)，一般箝位因子仅为1.2～1.4。

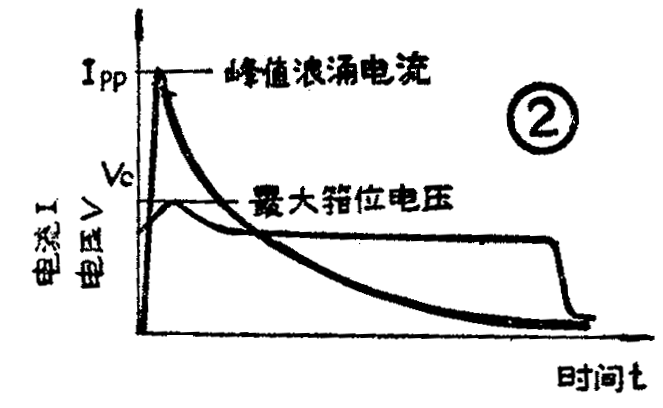

主要参数V\(_{C}\)、IPP反映了TVP器件的浪涌抑制能力。在承受额定的瞬时峰值脉冲电流I\(_{PP}\)时，用特殊的取样方法观察TVP的特性，得到如图2那样的曲线。图中表明，当瞬时峰值脉冲电流出现时，TVP被击穿，并由击穿电压上升至预定的箝位电压值；在规定的脉冲时间内，稳定在最大箝位电压水平以下。随着脉冲电流呈指数下降，箝位电压亦下降，恢复原来状态。因此，TVP将抑制可能是经常出现的浪涌功率的冲击，而有效地保护电子线路。
瞬时脉冲功率由下式决定：P=∫I(t)·V（t）dt。TVP的最大允许脉冲功率则为：P\(_{M}\)=VC·I\(_{PP}\)。显然，最大允许脉冲功率愈大，TVP所能承受的峰值脉冲电流愈大；另一方面，额定的PM确定以后，TVP所能承受的峰值脉冲电流，随着箝位电压的降低而增加。因此，如果电路的最大电压较低（即所要求的箝位电压较低），那么就允许承受更大的峰值脉冲电流。
TVP最大允许脉冲功率除了和峰值脉冲电流及箝位电压有关外，还和脉冲波形、脉冲持续时间及环境温度有关。
对于几种不同的脉冲波形，P\(_{M}\)=K·VC·I\(_{PP}\)。式中K为功率系数，图3中给出了几种典型波形的K值。

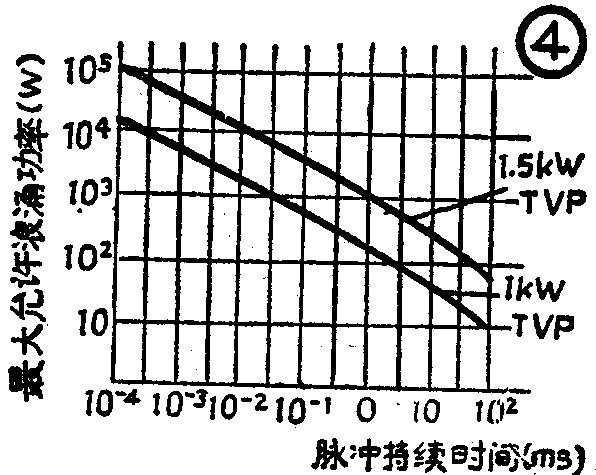

图4所示为最大允许脉冲功率和脉冲时间的关系曲线。图中描绘了0.5kw和1.5kw系列TVP的最大允许脉冲功率随脉冲持续时间增加的降额曲线。典型的脉冲持续时间为1ms。

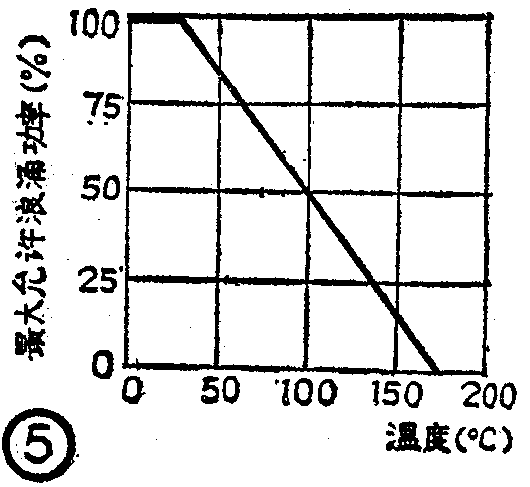

最大允许脉冲功率随环境温度增高的降额曲线，如图5所示。曲线表明，环境温度超过30℃，最大允许脉冲功率呈线性下降；在175℃时，脉冲功率为零。
一般地说，TVP所能承受的瞬时脉冲指的是不重复的脉冲。而实际应用中，电路里可能出现重复性脉冲。TVP器件规定，脉冲重复率（脉冲持续时间和间歇时间之比）为0.01％。如不符合这一条件，脉冲功率的“积累”有可能使TVP“烧毁”。电路设计人员应注意这一点。
TVP的工作是可靠的。即使长期承受不重复性大脉冲的高能量冲击，也不会出现所谓“老化”问题。试验证明，TVP安全工作于10000次脉冲后，其最大允许脉冲功率仍为原值的80％以上。
在选用TVP时，必须根据电路的具体条件而定。一般有以下几点原则：（1）最大箝位电压不大于电路的最大允许电压；（2）变位电压不低于电路的最大工作电压；（3）在标准脉冲持续时间10～1000μs下测定的最大允许脉冲功率必须大于电路中出现的峰值脉冲功率。
下面是几个TVP在电路应用中的典型例子。

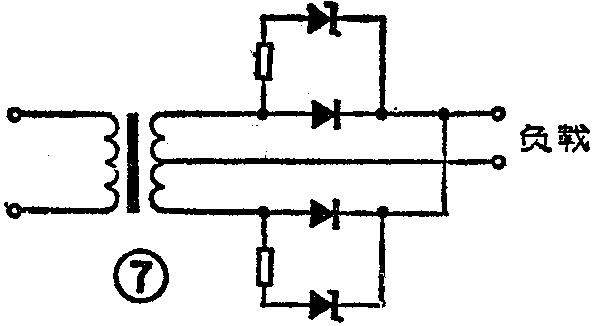

TVP用于交流电路：见图6，这是一个双向TVP在交流电路中的应用，可以保护整流桥及负载中所有的元器件。TVP的箝位电压不大于电路的最大允许电压。图7所示，是用单向TVP并联于整流管旁侧，以保护整流管不被瞬时脉冲击穿。选用的TVP必须和整流管相匹配。

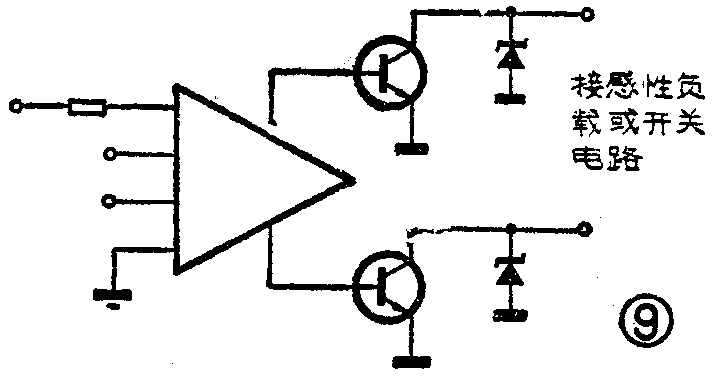

TVP用于直流电路：图8所示为两个单向TVP连接在电源线路中，用以防止直流电源反接，或电源通、断时产生的瞬时脉冲使集成电路损坏。当电路连接有感性负载，如电机、继电器线圈、螺线管时，会产生很高的瞬时脉冲电压。图9中的TVP可以保护晶体管及逻辑电路，从而省去了较复杂的电阻／电容保护网路。（阎平）
