(轶奇)电源稳压集成电路是彩电中的易损器件。STR系列稳压器件在各种国产和进口彩电中的应用很广。但该系列中有的品种很难购到，爱好者往往用分立元器件组成相应电路来代换它们。本文对STR系列中几种常见品种的内电路、封装外形和代换要点等作些介绍，供爱好者维修时参考。
1．厚膜器件STR440

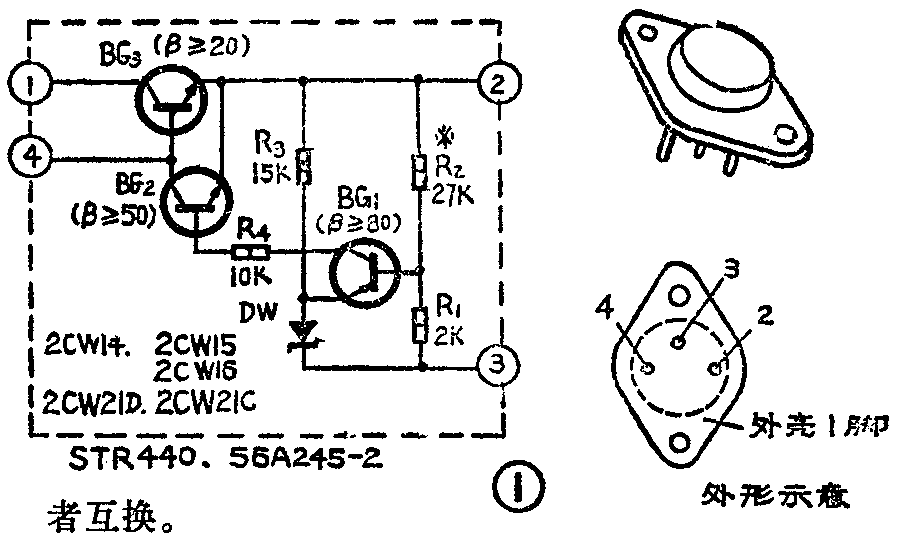

STR440的内电路见图1所示，图中各元器件的编号为笔者所注（以下均同）。STR440采用4脚（外壳算1脚）金属圆壳封装结构（见图1右边），类似于一般采用T03或F2型封装的大功率三极管。应用STR440电路的常见彩电有：日电牌CT－1401PDH、CT－1802PDH、CT－2001PDH、CT－20T774PDH型机，飞鹿牌CT－1401PDH、CT－1802PDH、CT－2001 PDH型，爱美牌D9121型、K3121S型等，其中有用56A245－2的，与STR440同。
2．STR450、STR451、STR454、STR456

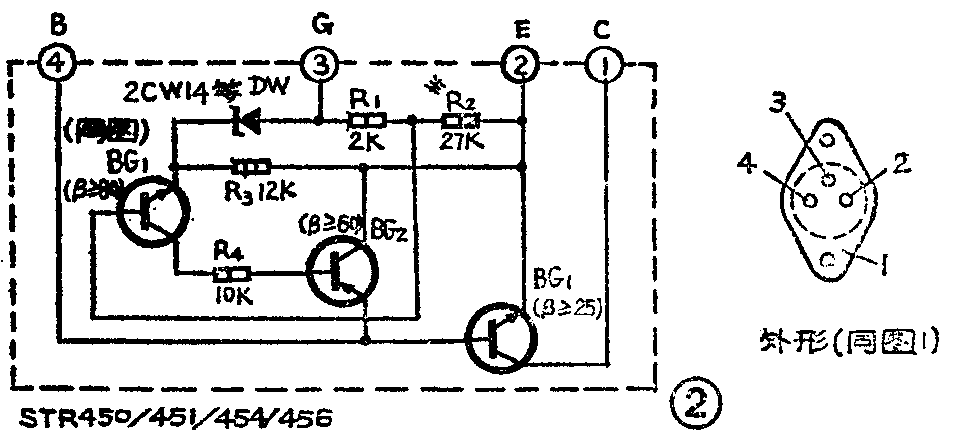

STR450／451／454／456 4种厚膜器件的内电路基本结构一样，见图2所示。它们也是采用4脚金属圆壳封装结构，与STR440相同，4种器件的各引脚功能也一致。它们之间的主要区别在于内电路某些元器件不同，因而适用的开关稳压电源也有所不同。但从通常的代换角度来看，用分立元器件装出的相应电路均可以代替这4种器件，一般只需将输出电压调至原机的规定值即可。
STR450／451／454／456应用在夏普C－1411DF、东芝C－2020F、南日NA－833及NA－813、日立CAP-169D、日立CPT－1468、日立CPT－1668（此三机采用日立NP80C机芯）、日立CEP－169D、NATIONDCS－405ME、珊瑚C－1411DF等牌号的彩电中。
3．STR5412

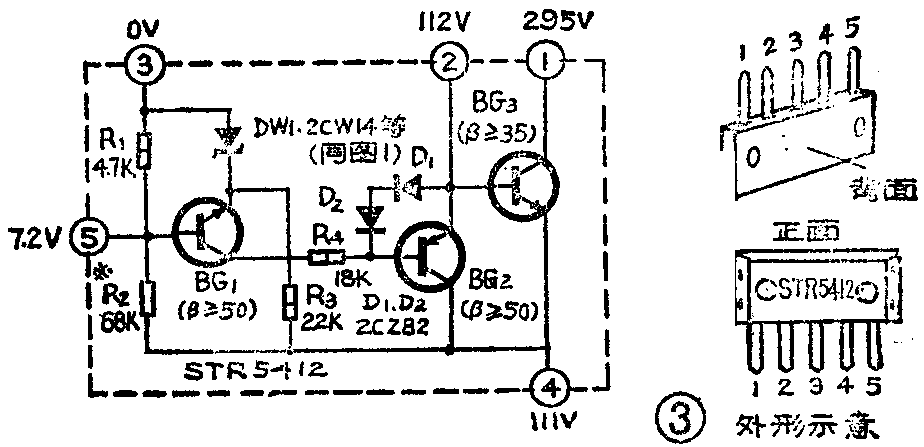

STR5412厚膜器件采用单列直插5脚封装结构其外形及内电路结构如图3所示。
应用STR5412电路的常见进口彩电主要是东芝近期产品，如东芝202E5C型彩电等。国产彩电中应用STR 5412的机型较多，有黄河HC47－Ⅲ、华日C47－3A、C47J－3A、C37J－3A、长风CF47－3、CF47－3A、宇航EC227D等机。
4．STR6020、STR6020S

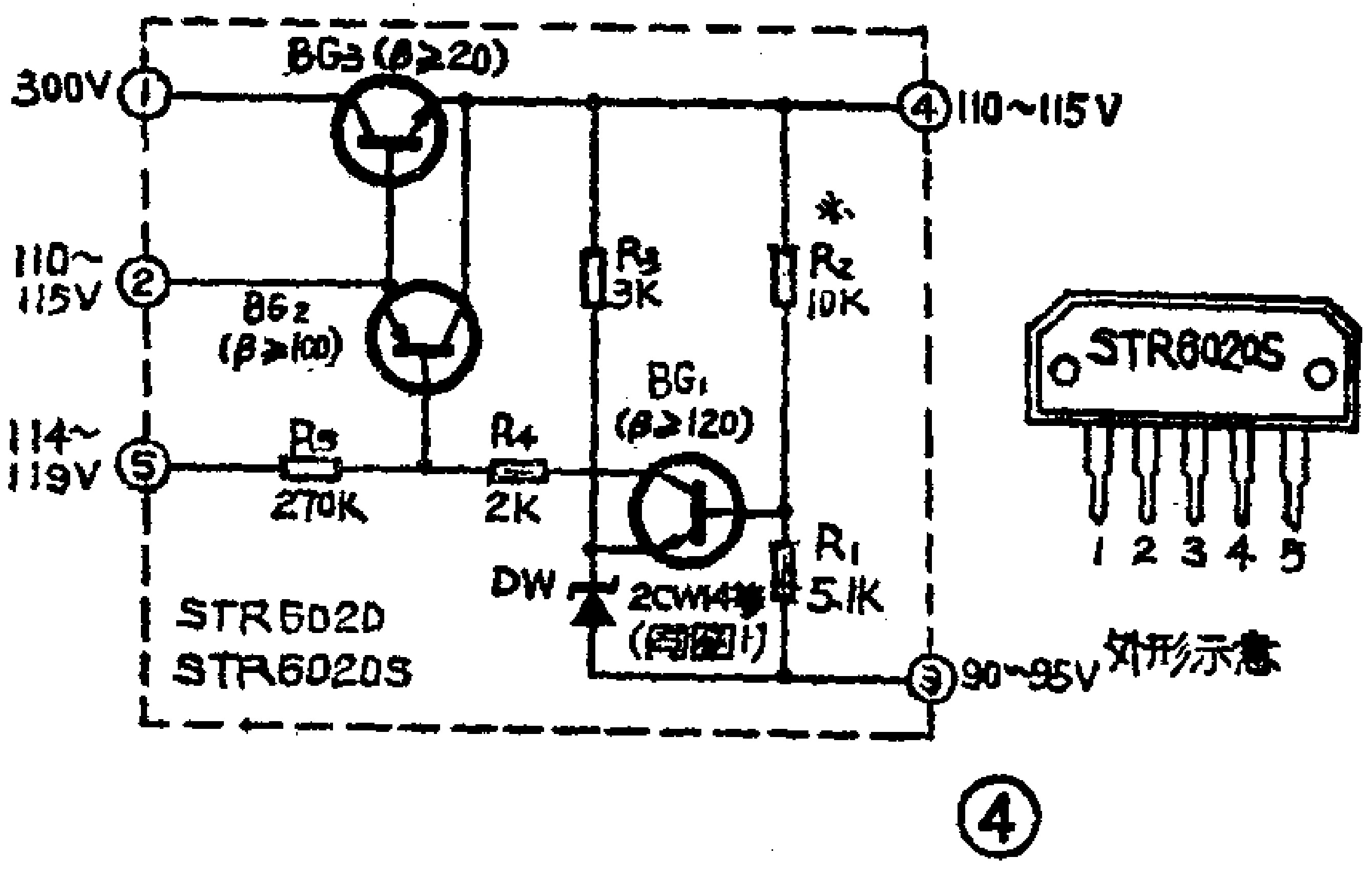

STR6020和STR6020S是很相似的两种电源厚膜器件，其外形及内电路结构见图4所示。两者区别仅在外形及个别元器件参数上，一般不影响两者互换。
应用STR6020或STR6020S电路的主要是采用日立NP82C机芯的彩电。常见牌号有：日立CAP-161D、CTP－233 D、CTP－237D、CEP－321D、CEP-323D、CEP－327D、CTP－1838D、CTP－2038D、CRP－451D；金星C472、环宇CPS－182HB、CEP－321D、CEP－201HB、福日HFC－161、HFC－220、HFC－237、HFC－237R、HFC－321、HFC－321R、HFC－451等。
5．代换要点

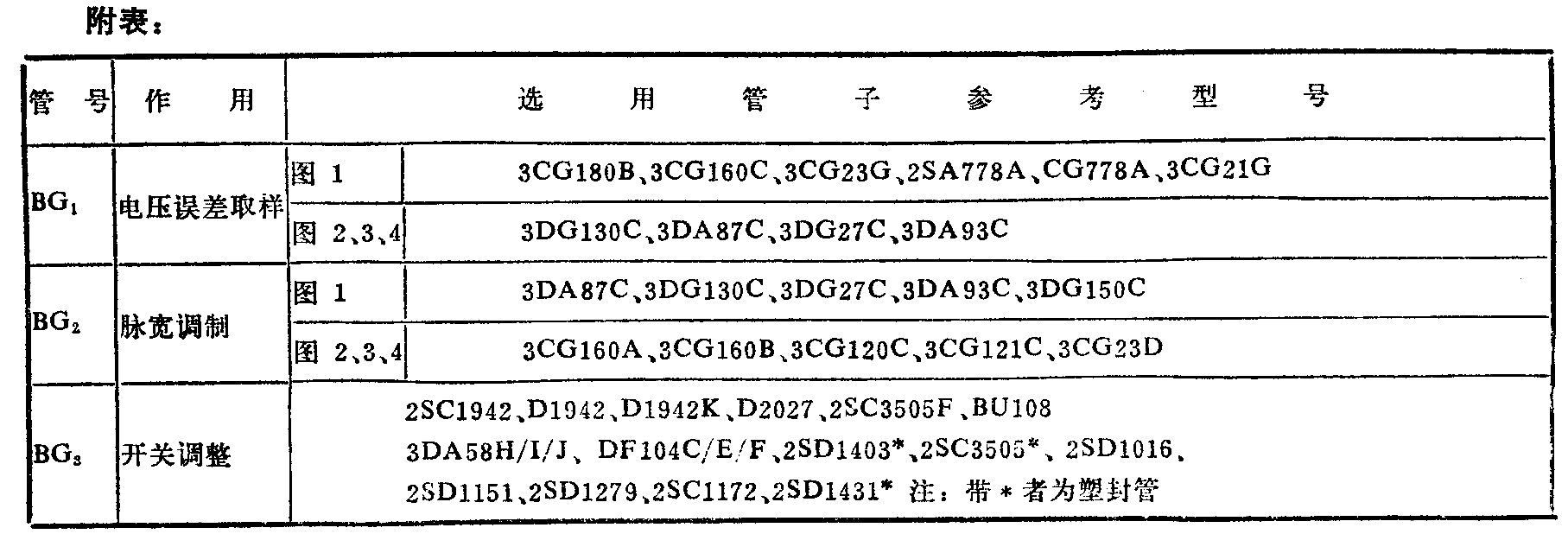

以上介绍的几种厚膜器件均可用分立元器件组成相应的电路来代换。代换用的晶体管选择请参考附表，其它元器件型号或参数已标注在图1～图4中。代换时请注意下列要点：
（1）一般将除BG\(_{3}\)外的元器件均焊装在一块小印制板上，并固定在安装厚膜器件的散热板上。
（2）STR440／450／451／454／456中的BG\(_{3}\)最好选用T03或F2封装外形的大功率管；STR5412、STR6020／S中的BG3则最好选用塑料封装外形的大功率管。这样容易将BG\(_{3}\)安装到原固定厚膜器件的散热板上去，一般仅需钻几个孔即可。
（3）BG\(_{3}\)不宜用带有阻尼管或输入保护电阻的行输出管，否则会使开关电源不能正常工作或引起管子烧坏故障。
（4）代换后若输出电压有误差，可通过改变R\(_{2}\)的阻值来调整（可临时用电位器调试，但不得在通电时拆焊R2及其它元件）。
（5）在代换前必须查明引起厚膜器件损坏的原因并处理之，彻底清除电路中存在的隐患，否则新换上去的电路很可能再次被烧坏。
