浅谈双向二极管

🏠 首页 《无线电》杂志 1989年 🔗 第9期 🔗 第39页 分类:答读者问 🔗 徐达林 🔗

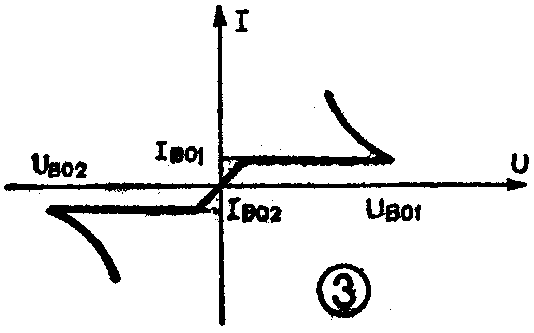

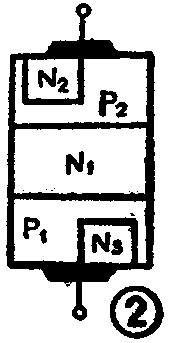

在双向可控硅的触发电路中,常出现如图①所示的符号,它表示的就是双向二极管,又叫双向触发二极管。它是一种小功率的5层2端元件,而不是由两只反并的二极管所组成的,如图②所示。由于制作工艺上的原因,使它具有两个方向对称的伏安特性,如图③所示,图中U\(_{BO1}\)和UBO2叫转折电压;I\(_{BO1}\)和IBO2叫转折电流;把|U\(_{BO1}\)-UBO2|则转折电压偏差(ΔU\(_{BO}\)),实际应用中,转折电压偏差ΔUBO越小越好。附表为南通晶体管厂生产的2CTS双向二极管的主要参数。

图1
图1 🔍原图 (261×160)
图2
图2 🔍原图 (173×343)
图3
图3 🔍原图 (534×333)
图4
图4 🔍原图 (868×477)
图5
图5 🔍原图 (464×249)

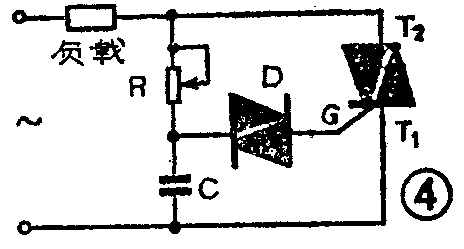

双向二极管主要用于触发双向可控硅,其基本电路如图④所示。电路的工作情况是:当电源电压为上正下负时,电源通过负载和R向C充电,C上的电压为上正下负。当C上的电压达到双向二极管D的转折电压时,D突然转折导通,给双向可控硅的控制极G一个正向触发脉冲,可控硅导通。在电源电压过零瞬间,双向可控硅自动截止。当电源电压为上负下正时,电源对C反向充电,C上的电压为上负下正,当C上的电压达到双向二极管D的转折电压时,D突然反向转折导通,给双向可控硅的控制极G一个反向触发脉冲,可控硅导通。如此循环往复,双向二极管周期性的向双向可控硅提供触发脉冲。(徐达林)
