家用电器的绝缘电阻是国家标准规定的必测项目，500V直流电源就是电子兆欧表上的关键部分。长期以来，500V电源都是由简单的电路提供的，有的甚至不经稳压，直接由整流滤波电源供给，这就大大地影响了绝缘电阻的测量精度，给使用带来了很多的不便。这里介绍一种实用的500V稳压电源，用它作为绝缘电阻的测量电源，效果十分理想。
电路原理 电路见图1，其工作原理如下：450V交流电压经整流滤波后得到约610V的直流不稳定电压加至调整管BG1的集电极，当输出电压U\(_{0}\)未到稳定值500V时，运放的输入端电压为U+＜U\(_{-}\)，运放输出低电平，BG2截止，BG1的输出U0跟随输入电压U\(_{i}\)；当输出电压U0达到500V时，电路进入闭环负反馈，此时运放的输入端有U\(_{+}\)=U-，BG2建立起一定的工作点，其集电极流过的电流为I\(_{c2}\)。如果由于Ui的不稳定或者负载的变化使得U\(_{0}\)下降时，电路进行如下调整：U+下降、U下降、U\(_{bc2}\)下降、Ic2下降、I\(_{b1}\)上升、Uce1下降、U\(_{0}\)上升，使输出电压U0达到稳定，同理，当U\(_{0}\)上升时，通过调整使U0回到稳定值。由于运算放大器具有很高的增益，所以电源的电压调整率和负载调整率都相当好。W1可以调节输出电压，本电源的输出电压可以在400～600V之间连续调节。
元件选择 由于电源的输入输出电压较高，每一元件的功耗和耐压都有一定的要求，R\(_{1}\)、R2、R\(_{3}\)、R4、R\(_{5}\)、R8、R\(_{9}\)均选用功率为2W的金属膜电阻。R7的功率要大于5W，一般可用几个2W的电阻串联而成，W1选用调节范围宽，稳定性好为精密电位器，运算放大器除了选用μA741外，其它的同类通用运放均可代用，如果选用单电源运放，效果将更好。三极管BG1、BG\(_{2}\)均用耐压大于800V，功率为50W的BU326，其它同类的管子均可代用，不过BG1、BG2的β应尽量选大，并且要给BG1、BG2加上足够大的散热器，以防过热烧坏。电解电容C1，C\(_{2}\)，C9如果单个耐压不够，可用2个耐压为450V的串联而成。

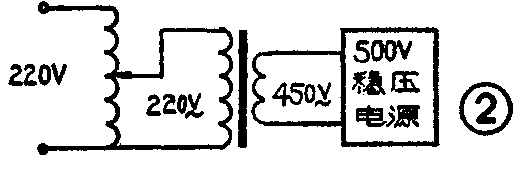

调试 调试时，接调压器于变压器初级间，如图2。把W1调至中间位置，调压器从0伏开始往上调，用万用表监视输出电压U\(_{0}\)，它应随调压器输出电压的升高而升高。再用万用表测量U-，约为6.2V，U\(_{+}\)小于6.2V，运放的输出电压U小于1.2V，调整调压器，使其电压继续升高到220V，此时输出电压U0应稳定在某一个值，同时U\(_{-}\)=6.2V，U+=6.2V，运放输出电压U\(_{0}\)1应在3～5V之间，调整W1使输出电压U0为500V，稳压电源便调好了。如有条件可用示波器观察U\(_{0}\)，发现有自激振荡时可适当加大C4，C\(_{5}\)的容量以消除振荡。
电源性能 输出电压400～600连续可调；输出电压稳定性：当市电变化220V±20%时，输出电压U\(_{0}\)变化＜0.1V，当输出电流从0～100mA变化时，输出电压U0变化＜0.1V；4 小时漂移：＜0.5V；纹波电压：＜50mV（峰值）。（郝春旗）
