本文介绍的逆变电源由于其变压器采用铁氧体磁芯制作,故体积小、重量轻、功率大、造价低,广泛用于备用照明等场合。

电路如图1所示,LED做工作指示,R\(_{1}\)为限流电阻。J、D、K组成启动电路兼电池接反自动保护电路。当电池极性连接正确时:合上开关K,二极管D正向导通,继电器J通电吸合,继电器触点Ja闭合,电路通电工作。当电池极性接反时:二极管D反向截止,继电器不工作,整机得到保护。BG1、BG\(_{2}\)、R2、R\(_{3}\)和变压器B组成自激振荡逆变电路,工作原理与同类型普通逆变器相同,不再赘述。

图1
图1 🔍原图 (794×598)

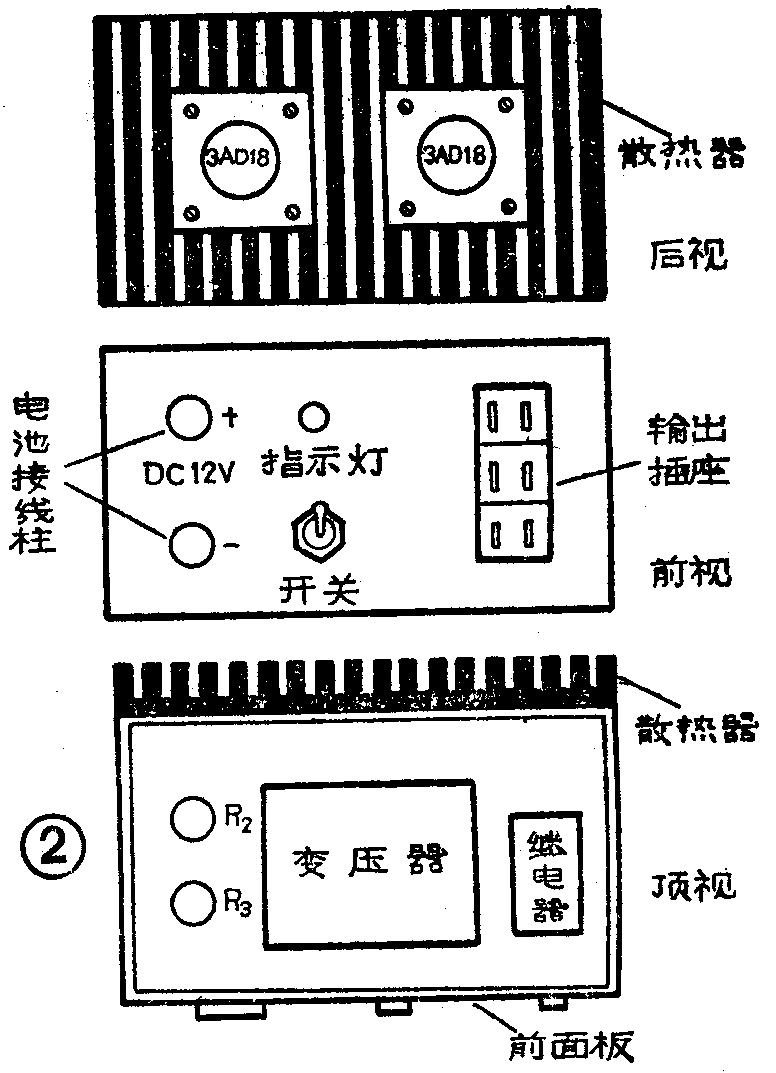

本机结构示于图2机壳用铁皮自制。散热器可根据所使用的晶体管参照手册的要求选用型材,也可用铝板自制。但散热面积应符合参数要求。机壳两侧面要设散热窗。各元件、接点与机壳绝缘要良好。连接线尽量做到粗而短。各元件要固定稳妥、连接可靠。如嫌变压器噪声大,可用薄铁皮做壳,里面衬上海绵、毛毡等吸音材料进行隔噪处理。整机安装无误后开始调试。步骤是:先用导线将继电器触点Ja跨接短路,接入从0~1V起调、输出电流不小于10A的直流稳压电源(如果没有直流稳压电源也可用蓄电池的两格代之),并将电源电压调节电位器反时针旋到底。开启电源,细调电压调节电位器使稳压电源输出3~4V,逆变电源工作正常时应能听到变压器叫声且工作电流不大于3A(空载),否则,将变压器N\(_{1}\)的1、3两端或N2的互、3两端互换一试。起振后,将跨接于Ja两端的导线去掉,接入12V蓄电池。在逆变电源输出端接入一只150W的照明灯泡并在灯泡两端并接一只交流电压表。合上开关K,仔细调整R\(_{2}\)、R3至输出电压正常且电池供电电流最小即可。如果所使用继电器的触点有足够的容量(10A以上),消火花电路的电阻R\(_{1}\)无需调整。当触点容量较小时,可采用多触点并联使用并微调R1以获得最佳消火花效果。BG\(_{1}\)、BG2用3AD18A、C、D或3AD19A、C、D大功率晶体管。两管放大倍数应尽量一致或相近。R\(_{2}\)、R3用RX 21型或其他型号的电阻,功率不应小于8W。继电器J可用汽车喇叭继电器或其他中、大功率继电器。开关K用小型钮子开关。

图2
图2 🔍原图 (776×1073)

变压器制作:用两付E20铁氧体磁芯合为一副使用。N1用φ0.59高强度漆包线双线并绕15匝;N\(_{2}\)用φ1.5高强度漆包线双线并绕20匝;N3用φ0.59高强度漆包线绕420匝,分别在380、400匝处抽头。因逆变电源输出的是非正弦波,其输出电压随负载的变化而有所变化。所以,变压器设计分三档输出,以适应不同负载的要求。每档输出各接一只输出插座,以保证使用不同负载时均能获得220V左右的供电电压。(咸隆堂)
