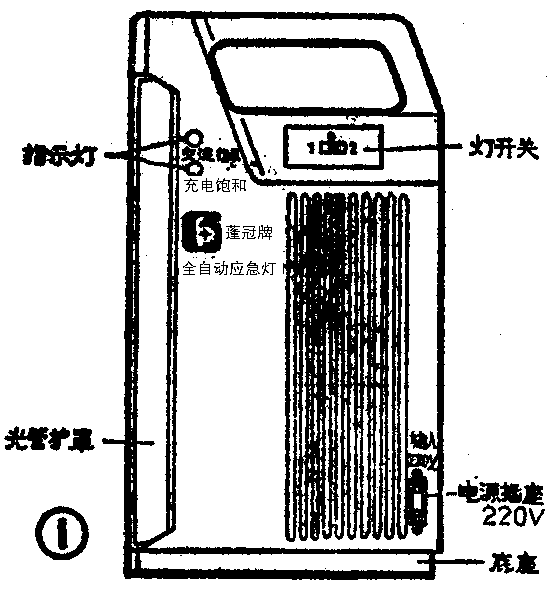

自动应急灯在电网突然停电时，能自动转换至照明状态；当电网恢定供电时，自动熄灭并转换至充电状态。应急照明时间大于4小时，可以手提或挂在墙上使用。其外观见图1。

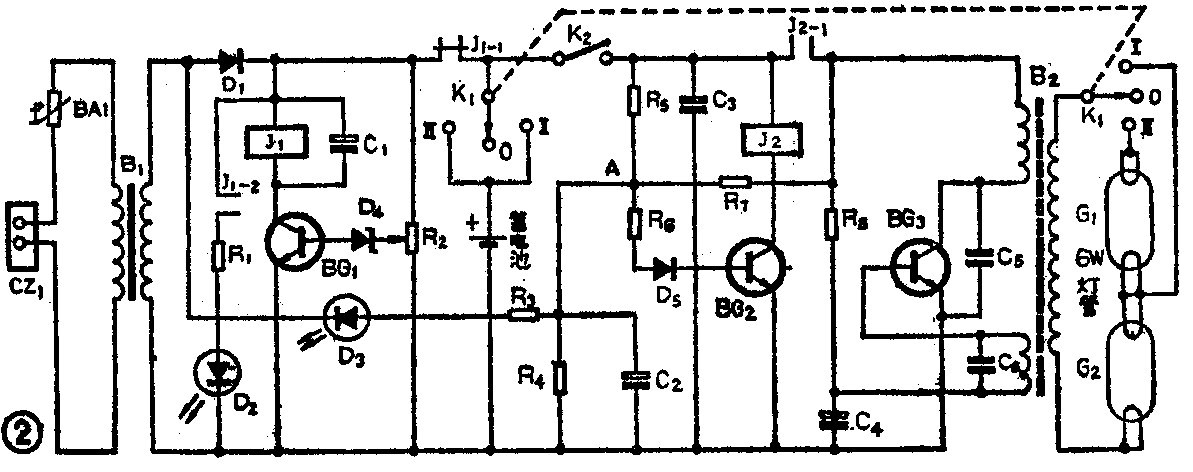

图2为ZY－1型应急灯电原理图。它由充电及过充保护电路、铅钙蓄电池、过放及自动转换电路、功率变换电路等组成。
①充电及过充保护电路由B\(_{1}\)、D1、130℃温度控制熔断器BA\(_{1}\)、D3、D\(_{2}\)、D4、BG\(_{1}\)、J1、R\(_{1}\)、R2、C\(_{1}\)组成。当蓄电池电压充至6.9～7.1V时，稳压管D4和BG\(_{1}\)导通，J1吸合，切断充电电路，过充指示红色发光二极管D\(_{2}\)亮。K1处于“0”位为贮存运输位置。K\(_{2}\)是应急选择开关。BA1在电源变压器一次线包及其附近的温度达到130℃时熔断，自动切断电源，以防止因元器件故障而造成火灾。
铅钙蓄电池采用6JM4型全密封式，额定电压6V，容量4Ah，内部无流动性电液，具有不渗漏，不腐蚀外界，不需维护补液，可在任意倾斜位置使用。
②过放及自动应急转换电路由BG\(_{2}\)、D5、J\(_{2}\)、C2、C\(_{3}\)、R3、R\(_{4}\)、R5、R\(_{6}\)、R7、D\(_{3}\)组成。当蓄电池已充满6V电压时，如果电网停电（平时应急选择开关K2闭合，运输时将K\(_{2}\)断开），这时A点电位为+1.5V，D5和BG2处于导通状态，J\(_{2}\)继电器工作，J2的接点J\(_{2}\)-1闭合，接通BG3工作电路，使灯管点燃，处于应急照明状态。当电网恢复供电时，D\(_{3}\)绿色发光二极管亮，作交流充电指示，这时在R4上产生一电压降，使A点电位为-2V，BG\(_{2}\)截止，J2释放，转换至交流充电状态，灯管熄灭，停止照明。当蓄电池放电至电压低于5V时，A点电位低于+1.3V，BG\(_{2}\)截止，J2释放，切断BG3供电电路，停止照明，起到过放保护作用。
③功率变换电路即为一个由BG\(_{3}\)2、C\(_{4}\)、C5、C\(_{6}\)、R8组成的26kHz方波产生器，输出高频电流点燃灯管。输出变压器磁芯选用R4K铁氧体，以提高变换效率。C\(_{5}\)、C6用来吸收谐波，以改善输出波形。开关K\(_{1}\)处于“Ⅰ”位为单灯照明，处于“Ⅱ”位为双灯照明。(张仕熊)
