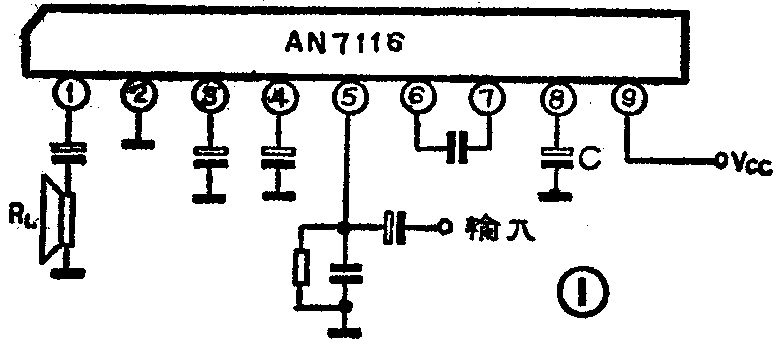

AN7116集成电路是日本松下电器公司产品，主要用于UNTSEF等型号袖珍收录音机做功率放大器，它是单列直插式封装，有九只管脚，其外电路如图1所示。

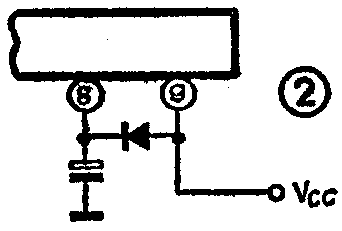

这种集成电路在使用中较容易损坏。损坏后的现象一般为无输出，或虽有输出但音量开大后产生阻塞失真。经分析认为，电源V\(_{CC}\)经9脚内部的一只电阻降压后再经8脚及外接电解电容器C滤波后，为集成电路内部的输入级、驱动级供电。损坏原因为输入信号太强，驱动电流增大，引起8脚与9脚内部连接电阻损坏，至使输入级、驱动级失去所需工作电压，使AN7116集成电路不能正常工作。如按图2在8脚与9脚之间连接一只二极管，可在不改动原线路的基础上，使集成电路恢复正常工作。使用二极管的好处是当信号过强时驱动级电流上升，通过二极管的电流也上升，二极管结温上升，内阻增大，管压降增大，使驱动级供电电压降低。二极管一般选2CP型。（黄玉章）
