本文向大家介绍一种多功能优质扩音板，电路板上除了2×100W低瞬态失真功率放大器外还含有唱机均衡放大器（RIAA）、扬声器保护器、话筒混音电路和音调控制电路。所有电路均装在一块电路板上，使用时接上电源变压器和扬声器即可工作。
这个电路板上的功率放大器的主要特点是瞬态失真低。降低瞬态失真一般有下面几种方法。
①在放大器的每一级加入局部负反馈，使功率放大器具有较低的开环增益。
②功率放大器应具有较宽的带宽和较好的线性。
③采用互补对称电路。
④使用超前补偿。
这个电路板上的功率放大器就是按照以上几项原则设计的。由于各级均加有局部负反馈。所以开环增益较低，没有深度大环路负反馈，瞬态响应较好。另外，电路采用互补对称结构，末级使用动态偏置“A”类线路，可以降低失真及功耗。

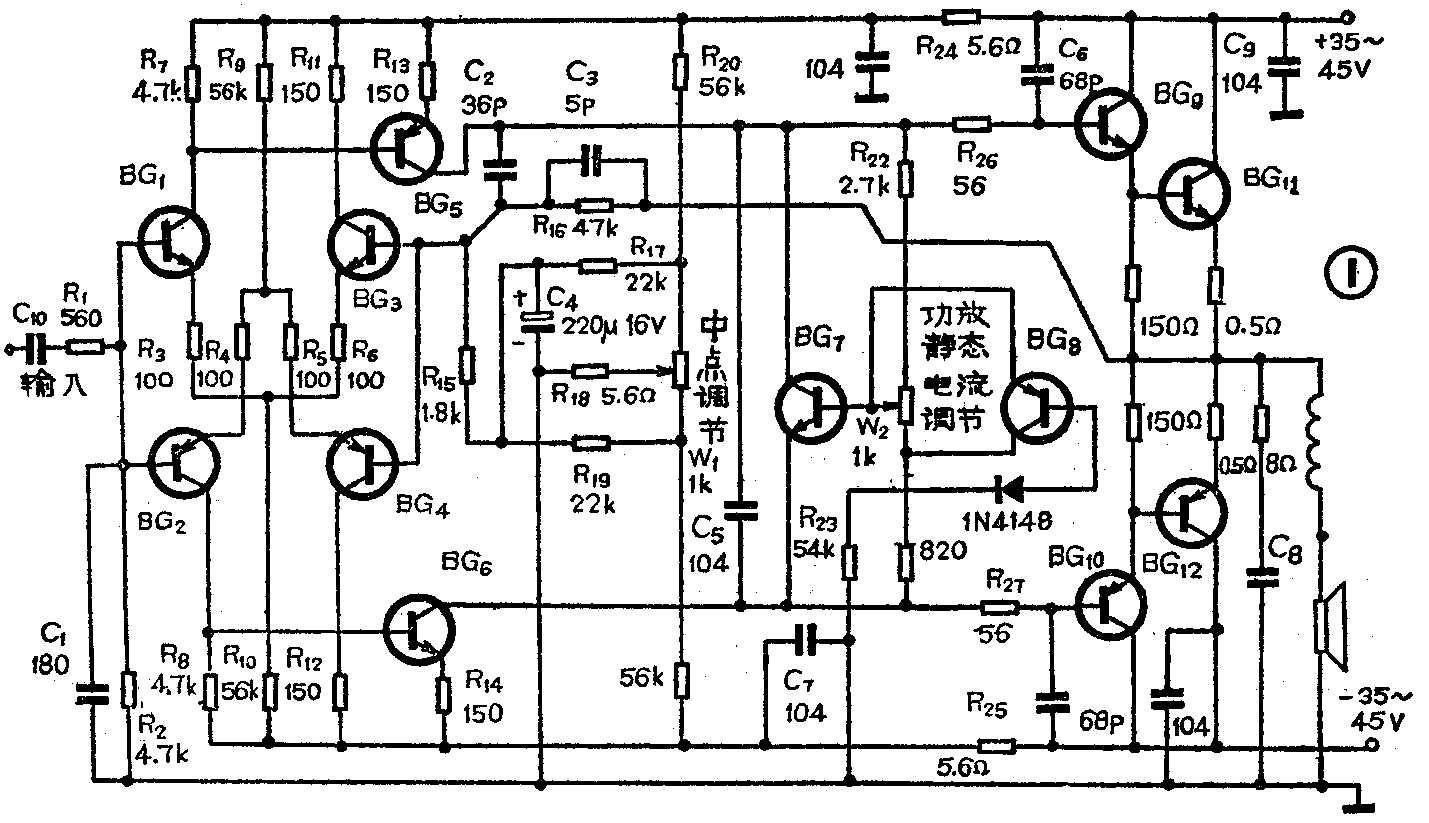

图1是功率放大器的原理图。电路中BG\(_{1}\)、BG3是NPN管差分放大器，BG\(_{2}\)、BG4是PNP管差分放大器。由这两组差分电路组成互补差分放大器作为输入级。R\(_{3}\)、R4、R\(_{5}\)、R6在这级电路中是电流负反馈电阻。大环路负反馈信号由BG\(_{3}\)、BG4的基极输入。这一级的信号由BG\(_{1}\)和BG2的集电极输出。BG\(_{5}\)、BG6组成推挽式激励级。BG\(_{9}\)～BG12组成复合管输出级。BG\(_{7}\)、BG8为输出级BG\(_{9}\)～BG11提供动态偏置工作电流。这个功率放大器的带宽为0.5Hz～150kHz。负载为8Ω时输出功率为80W，负载为4Ω时输出功率可达100W。在20Hz～20kHz范围内额定输出功率时总谐波失真小于0.2％，在低于额定功率时，失真更小，一般为0.03％。经多次试听认为效果较好。特别是当乐曲中含有较强的高频成份和打击乐音时。更能体现这个功放的优越性，在中、低频段坚实有力，高频段和谐流畅。
电路板上其它部分电路和功能如下。
唱机均衡放大器 它采用高速低噪声运放RC4558组成。具有RIAA（美国唱片工业协会）补偿电路和音调控制放大器。
扬声器保护电路 该电路具有以下功能：1.3秒钟延时接通扬声器。2．输出端短路保护。3．当输出端出现较高直流电位时能切断扬声器。
话筒混音电路 接上话筒后可以实现“卡拉OK”功能。也能做会议扩音机。
本电路板在使用时请注意以下几点：
一、电源变压器的功率应大于200W，次级电压为32V×2。电源变压器应远离前置放大器安装，以免引起干扰。
二、扬声器保护电路的测试方法是：接上电源后，电路板上的LED便闪亮，显示电源接好，但继电器未接通功放级输出端。约经3秒钟后，LED由闪亮变为长亮。这表明保护继电器吸合，电路板上接扬声器的端子将有信号输出。（覃方春）
