故障现象：一台红梅牌WHD－17型14英寸黑白电视机图象下部压缩，场幅不足并且不同步。

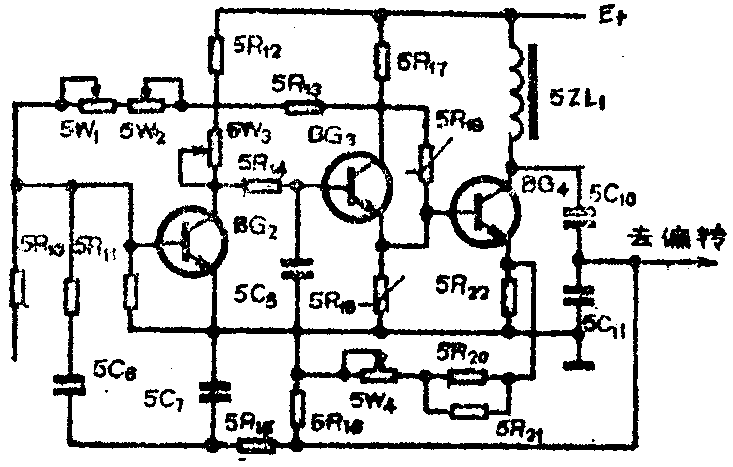

分析与检修：该机的场扫描部分采用的是常见多谐变形振荡电路，见附图。根据故障现象，首先调整线性调整电位器5W\(_{4}\)，场幅电位器5W3，场同步调整电位器5W\(_{2}\)，图象虽有变化，但都不能恢复正常。
检查5BG\(_{2}\)集电极电压和5BG4发射极电压，这两点电压都偏低。由于光栅下部压缩和同步失调现象同时出现，所以，怀疑耦合电容器5C\(_{1}\)0损坏。焊下5C10用万用表R×1k档检查，发现表针摆动幅度较大，并且电阻最终值大于500kΩ，从检查结果看不象5C\(_{1}\)0损坏。再检查各回路的电阻及三极管，未发现异常。为了使光栅下部拉长，减小固定电阻5R20，此时光栅下部仍被压缩，并且光栅有位移现象，因此，认为故障点仍是5C\(_{1}\)0，将5C10重新焊下，用万用表R×10k档测量，发现最终电阻值为50kΩ，说明该电容器在高电压情况下漏电严重，更换新电容器故障排除。
小结：此故障是由于5C\(_{1}\)0严重漏电后，通过反馈使5BG4的静态工作点发生变化，造成图象下部被压缩，同时，此电压反馈到5BG\(_{2}\)的基极，造成场频变高，因而出现不同步现象。
用万用表检查电子元件是维修者的常用方法，但是一定要掌握正确的使用方法，在测试元件时一定要让测试条件接近于元件的工作条件，以免造成误诊。（李振鹏）
