录像机的鼓电机和主导轴电机是机器的关键组件。它使用的是直流电机，传统的直流伺服电机是用整流子（换向器）和电刷来完成电枢若干绕组的切换和电流的换向，电刷和整流子的摩擦会引起整流子的磨损，电刷的粘污又会造成接触不良和火花干扰，这些都影响机器的性能和寿命。70年代末由于集成电路的发展和霍尔元件的应用，设计出一种电子开关来取代机械整流子和电刷的无刷直流电机，霍尔元件做在定子内，自动控制电子开关按时切换。现代录像机就是采用这种电视。以下就霍尔元件的特性和在录像机中的应用电路作些简单介绍。

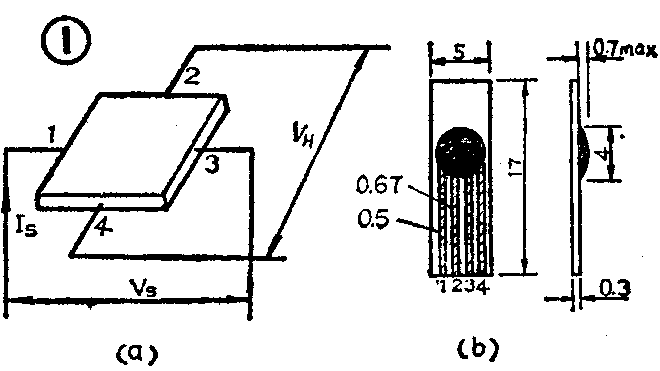

1．霍尔元件：霍尔元件是利用霍尔效应制成的磁敏传感器。它是一块有四个接点的长方形半导体晶片，称霍尔片，如图1（a）所示，图1（b）是它的外形图。其中接点1和3通以直流电流（I\(_{s}\)），被称为控制电流极；接点2和4产生电势差（VH），称霍尔电势极。

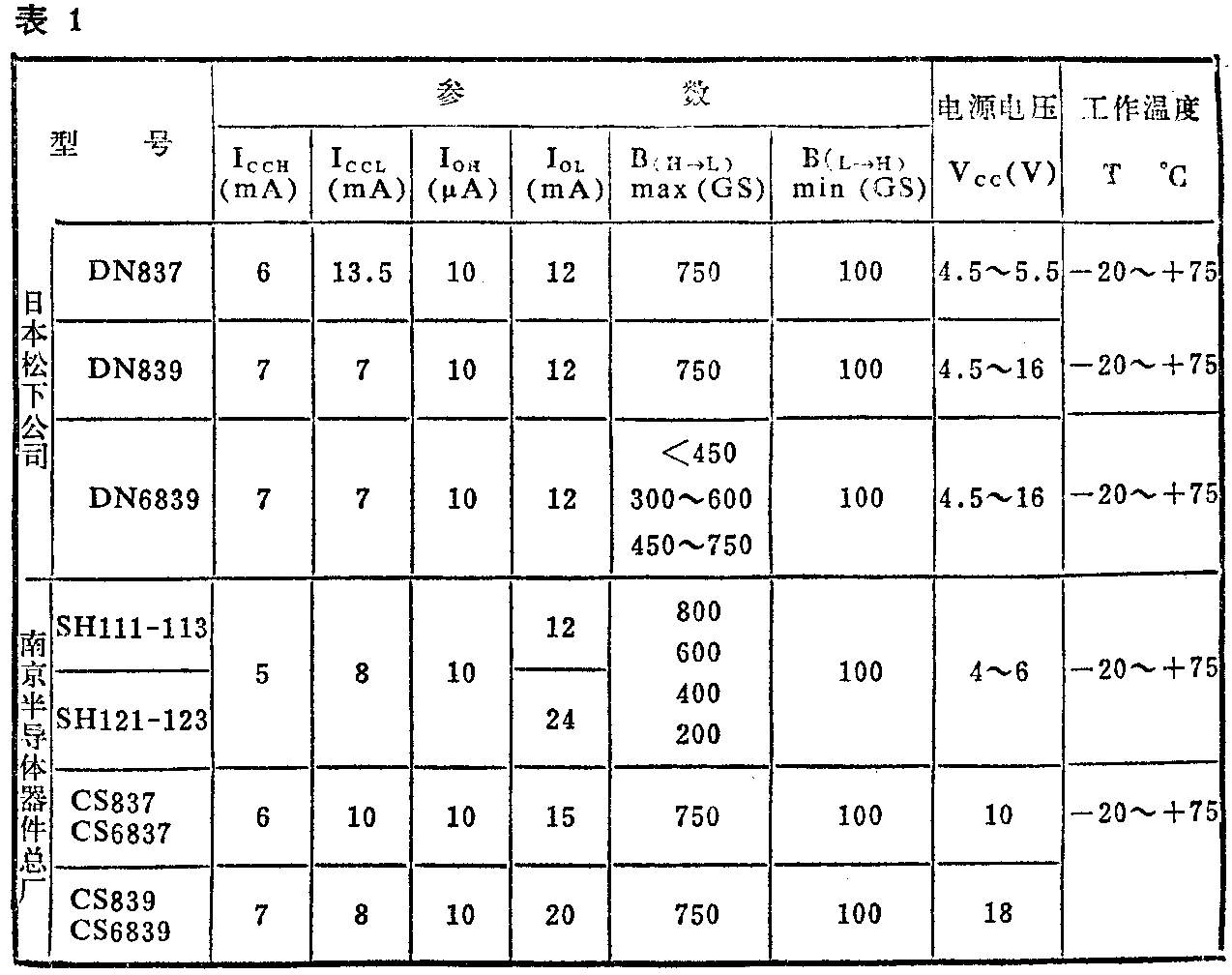

在实际使用中是将霍尔元件做在集成电路内部，传感的电压在集成块内经处理以后再输出，称霍尔集成电路。按输出信号分霍尔开关集成电路和霍尔线性集成电路两种。录像机中使用的是霍尔开关集成电路，用它直接驱动无刷直流电机。表1列出几种国内外型号电路参数供参考，表1 I\(_{CCH}\)表示电路输出截止时电源电流，ICCL表示电路输出导通时电源电流，I\(_{OH}\)表示电路输出截止时输出端漏电流，IOL表示输出导通时输出端最大负载能力，B\(_{（H→L）}\)表示电路由截止变为导通时所需的最大磁感应强度，B（L→H）表示电路由导通变为截止时的最小磁感应强度，V\(_{CC}\)表示集成电路的电源电压。

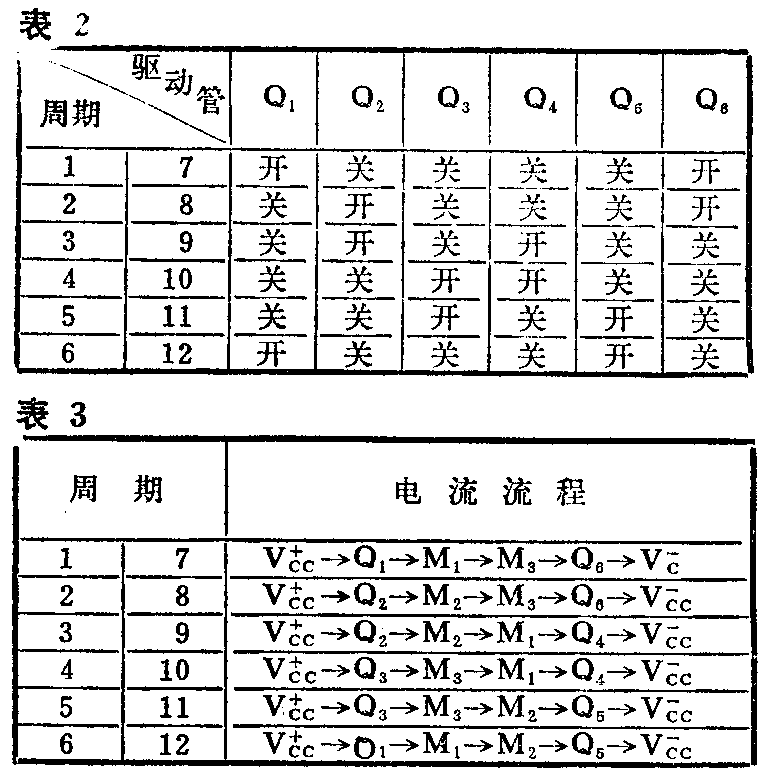

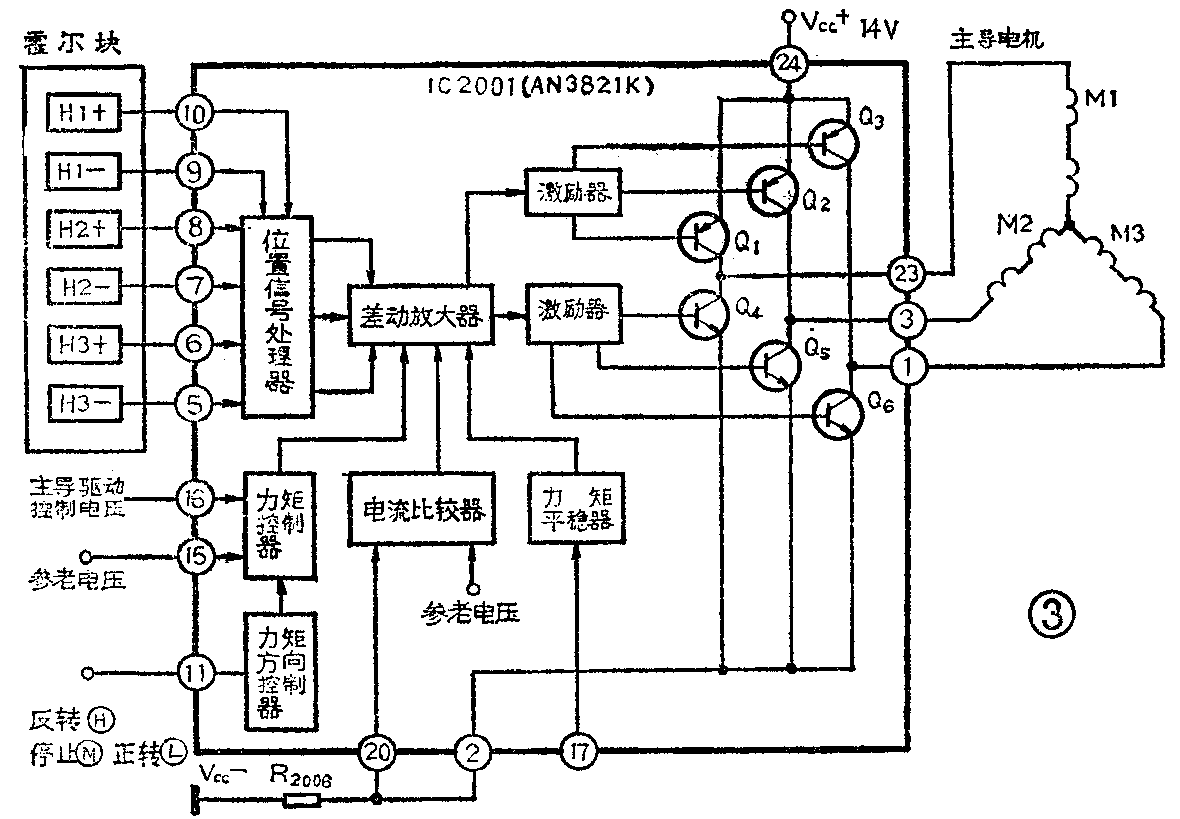

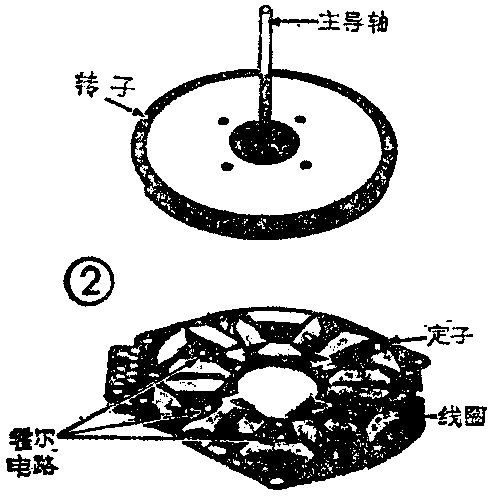

2.录像机中应用电路：这里以松下NV－G10机为例进行说明。图2示出该机主导电机结构的示意图，电机定子有六个扁平状绕组线圈，线圈平面和定子平面平行，每个绕组相差60°，相隔180°的两个绕组首尾相接串联成一相，因此共有三相并以M\(_{1}\)、M2、M\(_{3}\)表示，接成Y型如图3所示。每相绕组轴线上都有一块霍尔电路，三块霍尔电路的控制电流极串联通以直流电流，它们的电势正负极分别接到主导电机驱动电路IC2001的三组位置信号输入端（5～10脚）。在定子上面罩着一个拥有四对磁极的永磁体转子，磁极成扇形均匀分布（每个占45°），磁极对着定子线圈，磁力线垂直于霍尔片平面。当转子不动时，霍尔电极输出的霍尔电势不变。当转子旋转时，加到霍尔片的磁感应强度发生变化，霍尔电极输出的霍尔电势就随着变化，分别向IC\(_{2}\)001输入位置检测脉冲信号。三组信号经过IC2001内部的位置信号处理器和差放整形后产生如图4所示的位置信号，再经激励器去推动六只驱动管（Q\(_{1}\)～Q6），使它们轮流进入开（饱和导通和关（截止）两种状态，使流经定子线圈中的电流不断在三相绕组间切换和换向。表2和表3分别列出位置信号在不同周期时，驱动管的开关状态和电机线圈绕组中电流的流向。由表中看出驱动管有规则地开和关，而使绕组中电流也有规则地不断切换和变化，所以每个绕组线圈在定子平面法线方向都产生各自的交变磁场，线圈的磁场和转子永久磁体的磁场相互作用，就对转子产生同一方向拖或拉的力矩，形成电机转子的旋转动力，转子旋转磁体又不断使霍尔片产生交变电势脉冲，引起定子线圈中电流变化，又产生旋转交变磁场而推动转子运动。这样就使主导电机不停地旋转。IC\(_{2}\)001内部还有力矩控制电路、力矩方向控制器、电流比较器、力矩平稳器等，它们分别接到伺服电路相应的输出端，这样主导电机的力矩大小和方向受伺服电路的控制，使主导电机的速度和相位都满足走带的要求。

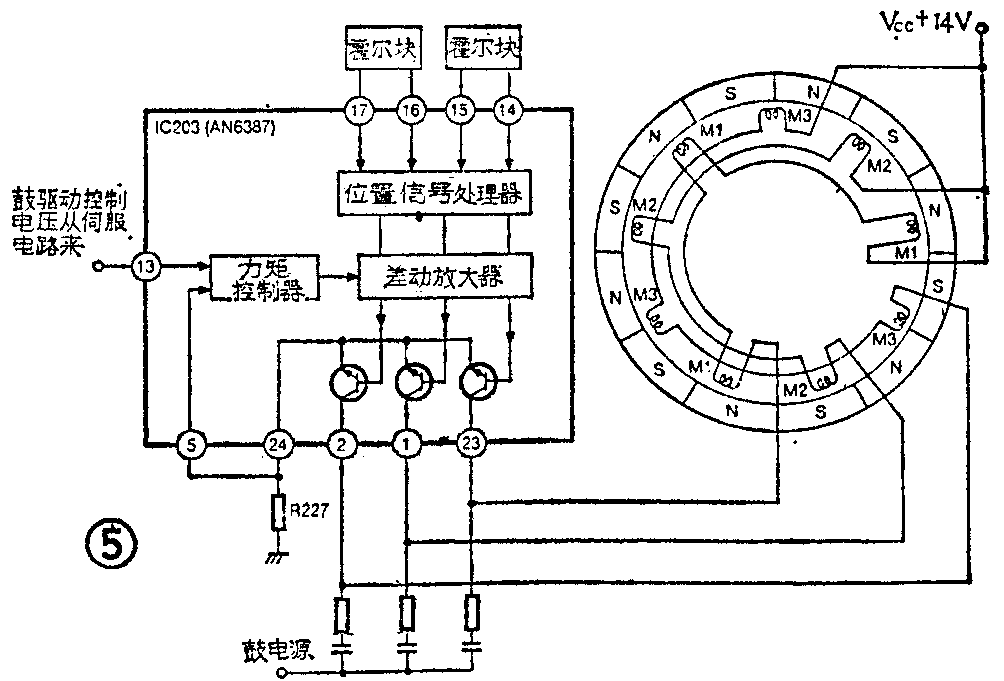

NV－G10机的鼓电机驱动电路如图5所示，它同主导电机的驱动原理是一样的。但从图看出具体驱动集成电路内部结构、霍尔片的个数、电机线圈绕组以及转子磁极对数却不一样。所以在维修时要注意选用各自对应的型号，否则就无法正常工作。（於志根）
